Re: Основы моделирования Tekla Structures (для новичков)

Сообщение vladimir_a » 10 июл 2012, 19:38

Stanislav писал(а): Технологи попросили одной деталью сделать, а они потом сами решат) Вот я чисто технически не могу смоделировать в Текле, что б была 1 деталь и вес считался адекватно. В спецификацию включается вес брутто. Спецификацию править нежелательно.
не сделать стандартными средствами в текла такую деталь ;)

Аватара пользователя
Stanislav
Сообщения: 75
Регистрация: 15 дек 2011, 14:28
Откуда: Белгород

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Stanislav » 10 июл 2012, 19:46

vla писал(а):
Stanislav писал(а): Технологи попросили одной деталью сделать, а они потом сами решат) Вот я чисто технически не могу смоделировать в Текле, что б была 1 деталь и вес считался адекватно. В спецификацию включается вес брутто. Спецификацию править нежелательно.
не сделать стандартными средствами в текла такую деталь ;)
Ясно, спасибо)

bdv06
Сообщения: 26
Регистрация: 23 май 2012, 22:31

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение bdv06 » 12 июл 2012, 21:19

Подскажите, можно ли при копировании объектов из другой модели перенести также разбивочную сетку осей для этих объектов? Или создавать оси каждый раз заново для присоединяемых моделей?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение CuPo>I<a » 13 июл 2012, 05:12

Сохранить атрибуты сетки, скопировать файл атрибутов в нужную модель, присвоить их имеющейся сетке (создать новые, если нужно несколько сеток)

Sergeich
Сообщения: 2
Регистрация: 17 июл 2012, 06:21

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Sergeich » 17 июл 2012, 06:25

Подскажите, люди добрые, есть ли в Текле связка объектов между собой? И как она осуществляется? Т.е. взаимозависимость - меняешь один объект и за ним меняются связанные.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Таран Д. А. » 17 июл 2012, 11:13

Sergeich писал(а):Подскажите, люди добрые, есть ли в Текле связка объектов между собой? И как она осуществляется? Т.е. взаимозависимость - меняешь один объект и за ним меняются связанные.
Текла как раз для этого и создана. Вариантов как сделать подобное море. Надо более детально понимать задачу. Параметризовать (магнитить) и тд можно любые объекты их группы и тд.
Что именно надо?

DimaSmo
Сообщения: 1
Регистрация: 20 июл 2012, 17:50

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение DimaSmo » 21 июл 2012, 00:15

Доброго вечера, хотелось бы уточнить как строить балку под определённым углом? Если ввожу угол через местоположение, то угол задаётся относительно Z, того же эффекта можно добиться с помощью специального перемещения -> поворот, но мне нужен угол относительно оси Y.
Спасибо.

Аватара пользователя
Stanislav
Сообщения: 75
Регистрация: 15 дек 2011, 14:28
Откуда: Белгород

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Stanislav » 23 июл 2012, 11:11

С помощью специального перемещения -> поворот можно задать поворот вокруг любой линии. Вместо "Z" выбирай - "линия"

Аватара пользователя
Stanislav
Сообщения: 75
Регистрация: 15 дек 2011, 14:28
Откуда: Белгород

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Stanislav » 02 авг 2012, 11:54

Имеется такой косяк
Деталь в детали. Удаляю деталь. Разрушаю компоненты. После сохранения все возвращается как и было. Опять 2 детали. Причем это только в многопользовательской модели. Если открыть как модель с 1 пользователем, то там вообще нет этой детали.
Стабильно появляется после сохранения ошибка в восстановлении модели. Как только сохранишь - опять то же самое.
Как быть?

rka
Сообщения: 100
Регистрация: 11 янв 2012, 12:19
Откуда: Курган

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение rka » 02 авг 2012, 14:41

Происходило когда выключали сервер во время сохранения, спасали только бэкапы.

Аватара пользователя
ZMK
Сообщения: 187
Регистрация: 06 дек 2011, 05:34

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение ZMK » 03 авг 2012, 04:42

Stanislav писал(а):Имеется такой косяк
Деталь в детали. Удаляю деталь. Разрушаю компоненты. После сохранения все возвращается как и было. Опять 2 детали. Причем это только в многопользовательской модели. Если открыть как модель с 1 пользователем, то там вообще нет этой детали.
Стабильно появляется после сохранения ошибка в восстановлении модели. Как только сохранишь - опять то же самое.
Как быть?
поможет дамп модели, создашь дамп потом по новой создашь модель со своим дампом. исправляет ошибки на 100%

rka
Сообщения: 100
Регистрация: 11 янв 2012, 12:19
Откуда: Курган

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение rka » 03 авг 2012, 07:44

Плохо только то, что дамп оставляет только стандартные компоненты, пользовательские не редактируются.

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение dimitriy_popov » 03 авг 2012, 10:01

rka писал(а):Плохо только то, что дамп оставляет только стандартные компоненты, пользовательские не редактируются.
Экспорт компонентов из старой модели и импорт в новую. все компоненты работают как и прежде.

Аватара пользователя
Stanislav
Сообщения: 75
Регистрация: 15 дек 2011, 14:28
Откуда: Белгород

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Stanislav » 03 авг 2012, 11:16

Только в дампе что-то с весом. Некоторые марки стали весить 0. Материал экспортировал. Проверял. Плотность есть - а вес все равно 0. Но вообще решил проблему врукопашную. Спасибо за помощь.

bdv06
Сообщения: 26
Регистрация: 23 май 2012, 22:31

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение bdv06 » 05 авг 2012, 12:54

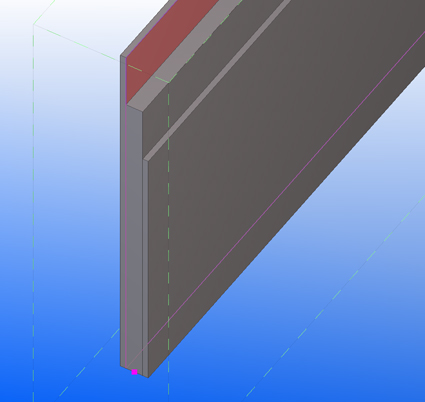

Привет! Хочу создать сендвич-панель с возможность задания ширины для каждого слоя. Возникла проблема: невозможно выбрать привязку граничных точек геометрии слоя, тк. доступны привязки только для ручек.
Как решить этот вопрос? Прошу вашей помощи.

Имею следующее:
Должно быть:

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Таран Д. А. » 06 авг 2012, 12:15

bdv06 писал(а):Привет! Хочу создать сендвич-панель с возможность задания ширины для каждого слоя. Возникла проблема: невозможно выбрать привязку граничных точек геометрии слоя, тк. доступны привязки только для ручек.
Как решить этот вопрос? Прошу вашей помощи.
Делать надо немного не так.
Привязываться к детали которая в совю очередь уже не свободна не совсем хорошо.

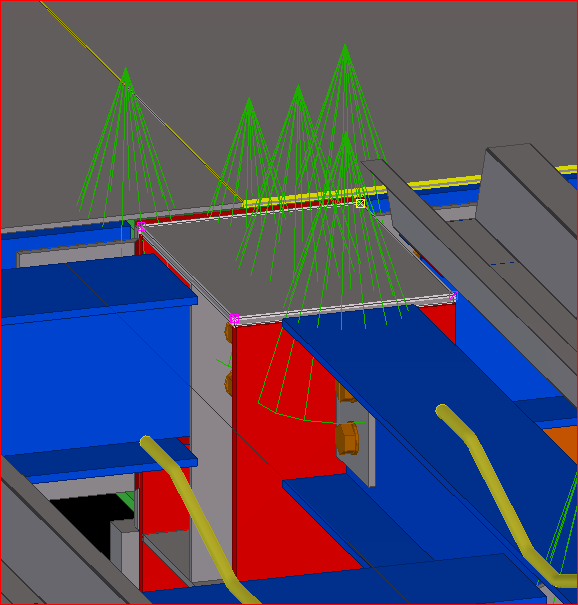

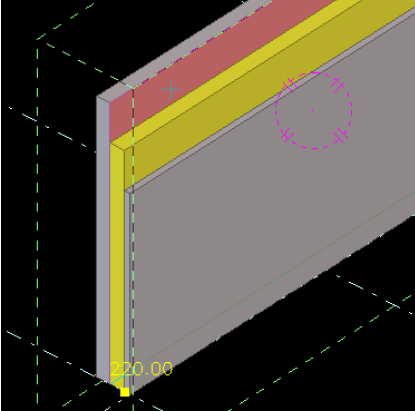

1. создай магнитную плоскость
2. создай переменную P1 (число) чтобы контролировать толщину пластин
3. создай переменную P2 (профиль) приравняй ее к переменной ="—"+P1 На выходе получишь готовый профиль
4. Задай смешение профиля относительно магнитной плоскости на толщину пластины а для второй на толщин обоих пластин


Есть менее хороший путь. Удерживая клавишу Shift скрой деталь. После этого можно привязаться к профилю как ты хотел. Но тут будет некоторые ограничения при рефреше компонента. Рекомендую первый способ.

bdv06
Сообщения: 26
Регистрация: 23 май 2012, 22:31

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение bdv06 » 08 авг 2012, 21:53

Спасибо за подробное решение!)

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Таран Д. А. » 09 авг 2012, 11:25

Stanislav писал(а):bdv06, если я правильно понял, возможно надо включить в новом виде Отображать - Точки.
Чертил водосточный желоб. Он под уклоном.
Создал пластины и с помощью "прикрепить деталь" создал его одной деталью (так как еще не известно, как будут его изготавливать). Теперь вес нетто и брутто отличается в 30 раз. Я так понял, Текла считает брутто полностью объем металла. В спецификации вес брутто не устраивает. Вопрос: "Как создать это по другому одной деталью или как схитрить с весом?" Спасибо)
Все достаточно просто. Я делаю такие детали профилем переменного сечения.
1. Создаем профиль с нужной геометрией и контролируемыми нужными нам параметрами.
2. создаем профиль переменного сечения на основе полученного профиля. Оба конца имеют одинаковый профиль но с разными настройками. выбираем нужные для контроля и отображения.
3. Параметрический профиль готов остается только применить его или в виде параметрического профиля либо создать на его основе постоянный (синий профиль с нужным нам именем без вводимых параметров допустим "Тонкостенный элемент 2мм") тога и масса считается правильно и в спецификации пишется так как нам надо.

Just_Dream
Сообщения: 16
Регистрация: 05 авг 2012, 23:11

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Just_Dream » 19 авг 2012, 19:47

Здравствуйте, в текле можно создавать скругления ,как в второстепенной балке(см. вложение)??И есть ли стандартные компоненты, когда уголок крепиться к главной детали на сварке, а второстепенной на болтах?или придется делать пользовательский?

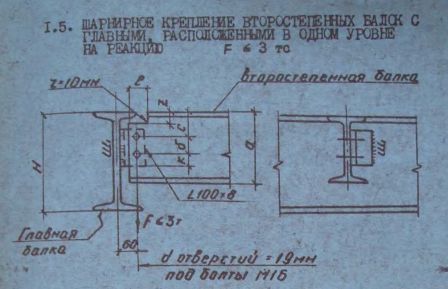

Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Таран Д. А. » 20 авг 2012, 11:31

Just_Dream писал(а):Здравствуйте, в текле можно создавать скругления ,как в второстепенной балке(см. вложение)??И есть ли стандартные компоненты, когда уголок крепиться к главной детали на сварке, а второстепенной на болтах?или придется делать пользовательский?
Такой есть в стандартных. Но проще его создать с нула. Сделать такой компоеннт у меня займет 2 минуты статичный и 15 минута параметрический.

Just_Dream
Сообщения: 16
Регистрация: 05 авг 2012, 23:11

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Just_Dream » 20 авг 2012, 21:20

А какой номер стандартного компонента?И есть ли пример пошагового создания параметрического компонента?Посмотрев ролик создания компонента торцевой пластины, честно говоря мало что понятно, т.к. без пояснений.Я просто недавно начал изучение теклы, понял что стандартными компонентами не обойдешься

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Айдар » 04 сен 2012, 10:32

Just_Dream писал(а):А какой номер стандартного компонента?
попробуй 141 компонент

dyr
Сообщения: 50
Регистрация: 26 авг 2012, 20:59

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение dyr » 04 сен 2012, 12:17

Как сделать чертежи фасадов? Без лишних линий, меток и т.д. Спасибо.
Фасад из профлиста.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Таран Д. А. » 04 сен 2012, 12:58

dyr писал(а):Как сделать чертежи фасадов? Без лишних линий, меток и т.д. Спасибо.
Фасад из профлиста.

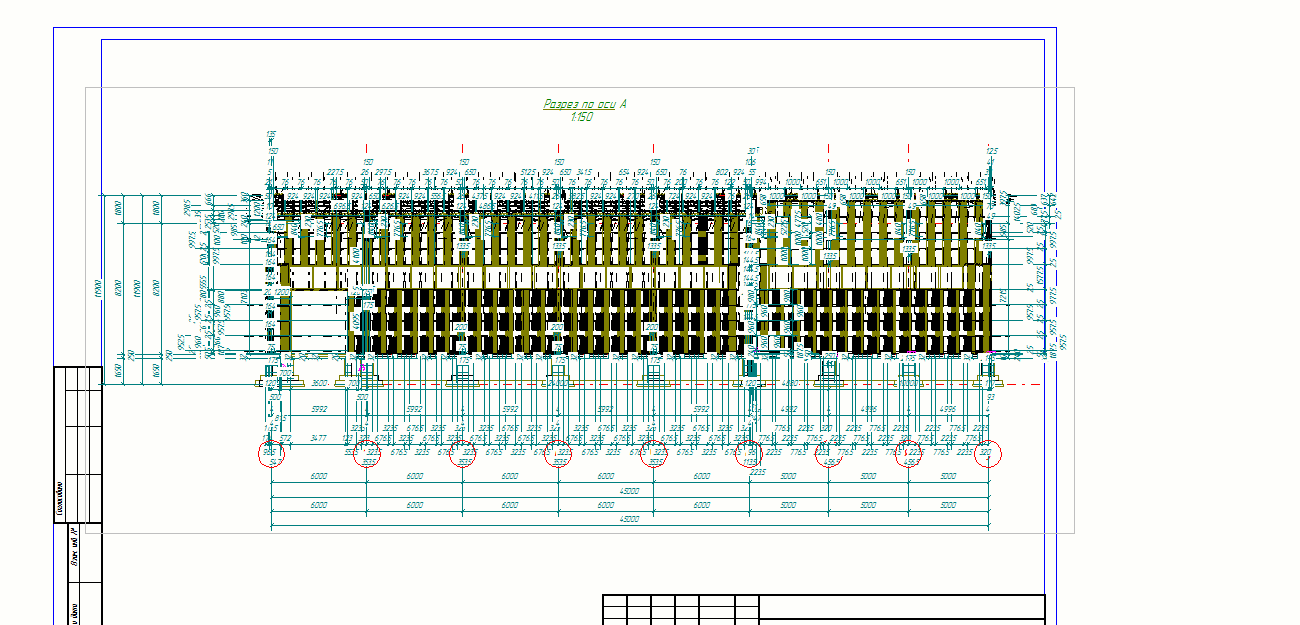

Скинь скрин того что у тебя сей час получается. И желательно образец того как ты хочешь.

dyr
Сообщения: 50
Регистрация: 26 авг 2012, 20:59

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение dyr » 04 сен 2012, 13:29

Туплю последнее время.
Вложения
Полная абра-кодабра.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Таран Д. А. » 04 сен 2012, 15:03

1. Вариант
Можно отключить любые типы размеров при генерации чертежа заранее.

2.Вариснт
Если чертеж уже создан переключит режим выделения на выделение только размеров выделить все и нажать кнопочку DEL. (Не забываем потом обратно поменять режим на выдилять все)

dyr
Сообщения: 50
Регистрация: 26 авг 2012, 20:59

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение dyr » 04 сен 2012, 16:43

Спасиба.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Таран Д. А. » 04 сен 2012, 20:53

Stanislav писал(а):Имеется такой косяк
Деталь в детали. Удаляю деталь. Разрушаю компоненты. После сохранения все возвращается как и было. Опять 2 детали. Причем это только в многопользовательской модели. Если открыть как модель с 1 пользователем, то там вообще нет этой детали.
Стабильно появляется после сохранения ошибка в восстановлении модели. Как только сохранишь - опять то же самое.
Как быть?
Если чертежей пока нет то лучше создай новую модель и скопируй туда.там глюка не должно быть.
Если есть немного чертежей то тоже проще склонировать с другой модели.
В текле действительно есть непоправимые глюки модели.
Причем я бы создал новую стадию перенес бы туда только металл без косяков и только эту стадию бы скопировал в новый проект.

Pavel
Сообщения: 17
Регистрация: 02 мар 2012, 14:57

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Pavel » 06 сен 2012, 16:48

Не включается точное отображение профилей в модели (нет скруглений на профилях)..в настройках вида..в отображении ..везде стоит точно и визуализированно.. Подскажите пожалуйста как включить??

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение vladimir_a » 06 сен 2012, 16:58

Pavel писал(а):Не включается точное отображение профилей в модели (нет скруглений на профилях)..в настройках вида..в отображении ..везде стоит точно и визуализированно.. Подскажите пожалуйста как включить??
shift+...

Pavel
Сообщения: 17
Регистрация: 02 мар 2012, 14:57

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Pavel » 06 сен 2012, 17:02

может в расширенных параметрах что-то вводить надо??

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Таран Д. А. » 06 сен 2012, 17:34

Pavel писал(а):может в расширенных параметрах что-то вводить надо??
1. Выдили объекты
2. Правой кнопкой мыши возьми свойста
3. Удерживая Shift выбири пункт "Показать точными линиями"

Pavel
Сообщения: 17
Регистрация: 02 мар 2012, 14:57

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Pavel » 06 сен 2012, 17:40

Таран Д. А. писал(а):
Pavel писал(а):может в расширенных параметрах что-то вводить надо??
1. Выдили объекты
2. Правой кнопкой мыши возьми свойста
3. Удерживая Shift выбири пункт "Показать точными линиями"
Ооо ништяг Спасибо большое))

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение dimitriy_popov » 07 сен 2012, 07:55

Pavel писал(а):может в расширенных параметрах что-то вводить надо??
Для постоянного отображения точного вида профилей можно добави строку
set XS_SOLID_USE_HIGHER_ACCURACY=TRUE
в файл user.ini (расположен обычно в c:\TeklaStructures\...\nt\bin\)
Однако использование такого параметра может влиять негативно на правильность создания пользовательского
компонента в модели.

Pavel
Сообщения: 17
Регистрация: 02 мар 2012, 14:57

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Pavel » 07 сен 2012, 09:03

Подскажите пожалуйста как сделать так..чтобы на экране линии на чертежах отображались нужной толщины? а то как-то некрасивенько получается))

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Таран Д. А. » 07 сен 2012, 09:29

Pavel писал(а):Подскажите пожалуйста как сделать так..чтобы на экране линии на чертежах отображались нужной толщины? а то как-то некрасивенько получается))
Красота это для художников.
Если есть необходимость различать толщины линий при редактировании чертежей то нажимай горячую клавишу ”B”. Вообще лучше использовать разные цвета. Так удобнее.

Pavel
Сообщения: 17
Регистрация: 02 мар 2012, 14:57

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Pavel » 07 сен 2012, 10:22

Таран Д. А. писал(а):
Pavel писал(а):Подскажите пожалуйста как сделать так..чтобы на экране линии на чертежах отображались нужной толщины? а то как-то некрасивенько получается))
Красота это для художников.
Если есть необходимость различать толщины линий при редактировании чертежей то нажимай горячую клавишу ”B”. Вообще лучше использовать разные цвета. Так удобнее.
Понял. Спасибо

beta
Сообщения: 44
Регистрация: 06 апр 2012, 11:51

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение beta » 10 сен 2012, 14:14

Подскажите пж как сделать вид рамы чтобы примыкающие элементы не захватывались?

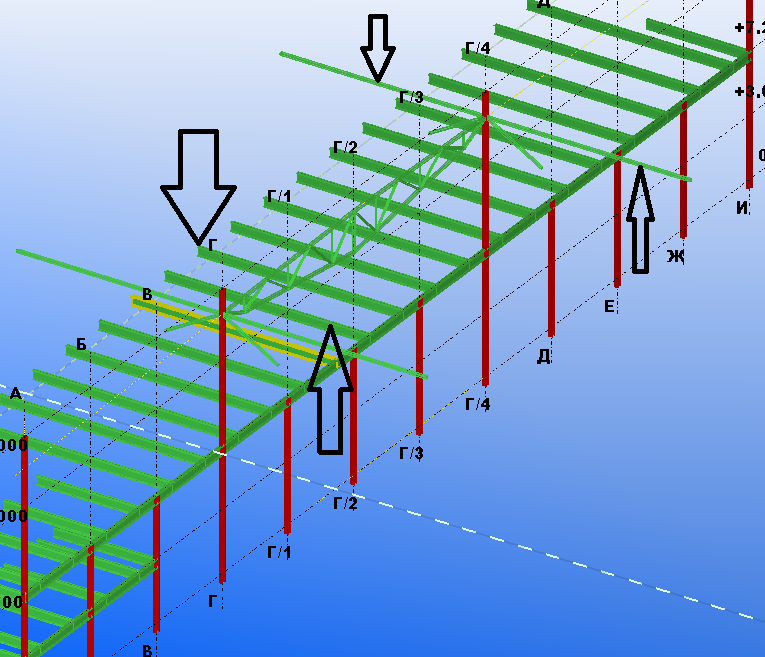

Вложения

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение vladimir_a » 10 сен 2012, 15:08

beta писал(а):Подскажите пж как сделать вид рамы чтобы примыкающие элементы не захватывались?
Вкладка вид=> уместить в рабочей области=> использование двух точек
Вложения
исп 2 точ.png
исп 2 точ.png (5.82 КБ) 15839 просмотров

beta
Сообщения: 44
Регистрация: 06 апр 2012, 11:51

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение beta » 11 сен 2012, 11:59

К сожалению не получается. Точки выбираются произвольно, обрезается не то что нужно :-( подробнее можете объяснить

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение vladimir_a » 11 сен 2012, 12:02

beta писал(а):К сожалению не получается. Точки выбираются произвольно, обрезается не то что нужно :-( подробнее можете объяснить
Перейди в 3d вид встань в плоскость вида и тогда получится. Еще можно построить вид по двум точкам

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Основы моделирования Tekla Structures (для новичков)

Сообщение Айдар » 13 сен 2012, 14:52

beta писал(а):Подскажите пж как сделать вид рамы чтобы примыкающие элементы не захватывались?
есть такой вариант: выбери нужные сборки, контекстное меню -- создать вид ...

Закрыто
phpbb3 styles

Вернуться в «3D моделирование в Tekla Structures»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
