Ограждение стремянок Tekla Structures

Сообщение daiman444 » 26 июл 2018, 18:46

Доброго времени суток коллеги. уже несколько раз сталкивался и все никак не могу решить проблему с ограждениями вертикальных стремянок.
На данный момент снова столкнулся с этими ограждениями(серия 3.407.9-172.2-КМ-8). Проблема в том что не получается средствами теклы сделать ограждение точно такое же как должно быть.

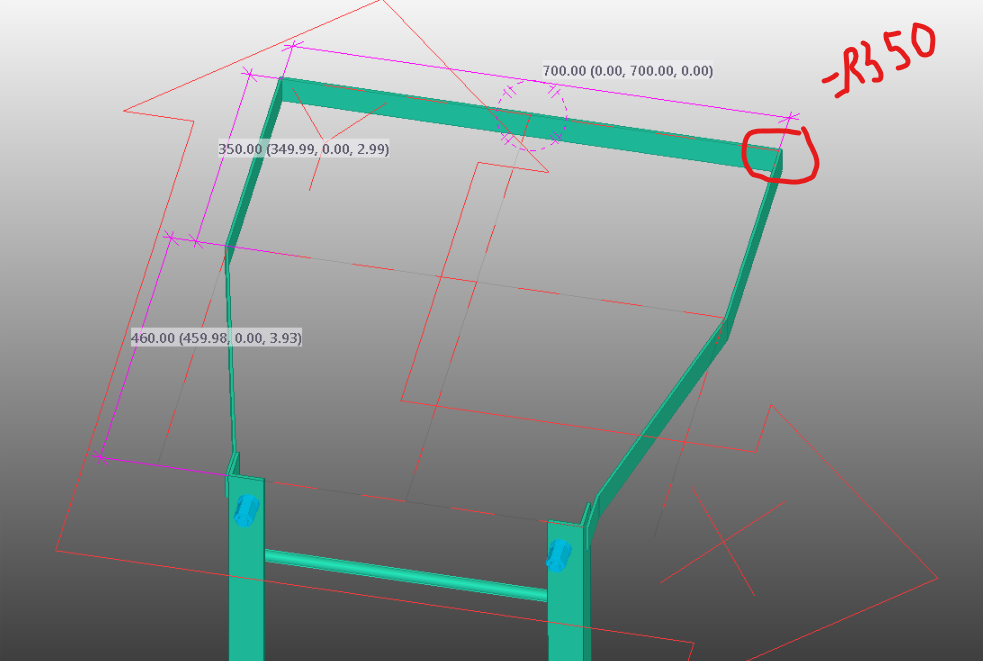

к примеру командой "составная балка" обрисовываю нужные размеры, задаю скругления и... полоса исчезает. см. пошагово в картинках.

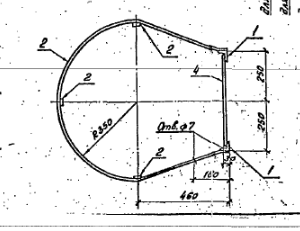

вот такой конфигурации ограждение должно быть
"изогнутой балкой" задаем необходимый контур и задаем радиус скругления
Причем радиус скругления допустимый не более 348.9. задаешь радиус 349 все исчезает.

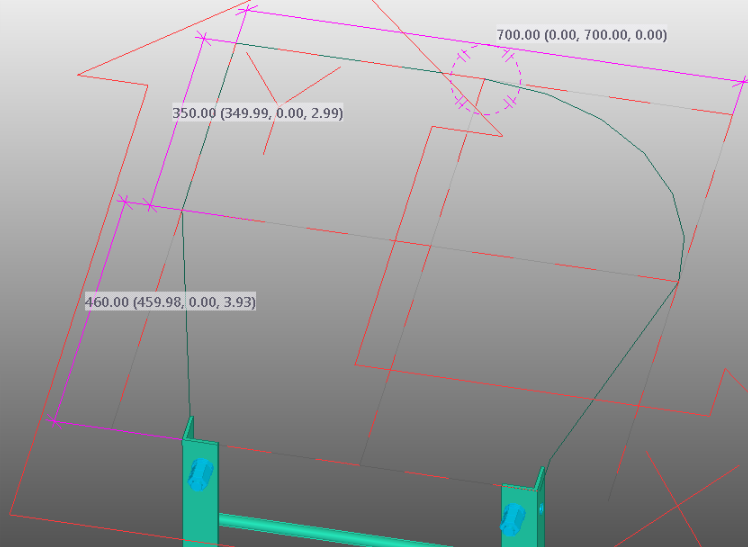

получаем результат с исчезнувшей деталью.

может ктонибудь подсказать действенный прием для создания гнутых пластин вот такой сложной конфигурации?
возможно я что то не правильно делаю?
буду признателен за помощь.
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Ограждение стремянок

Сообщение meart » 26 июл 2018, 20:47

Это делается так:

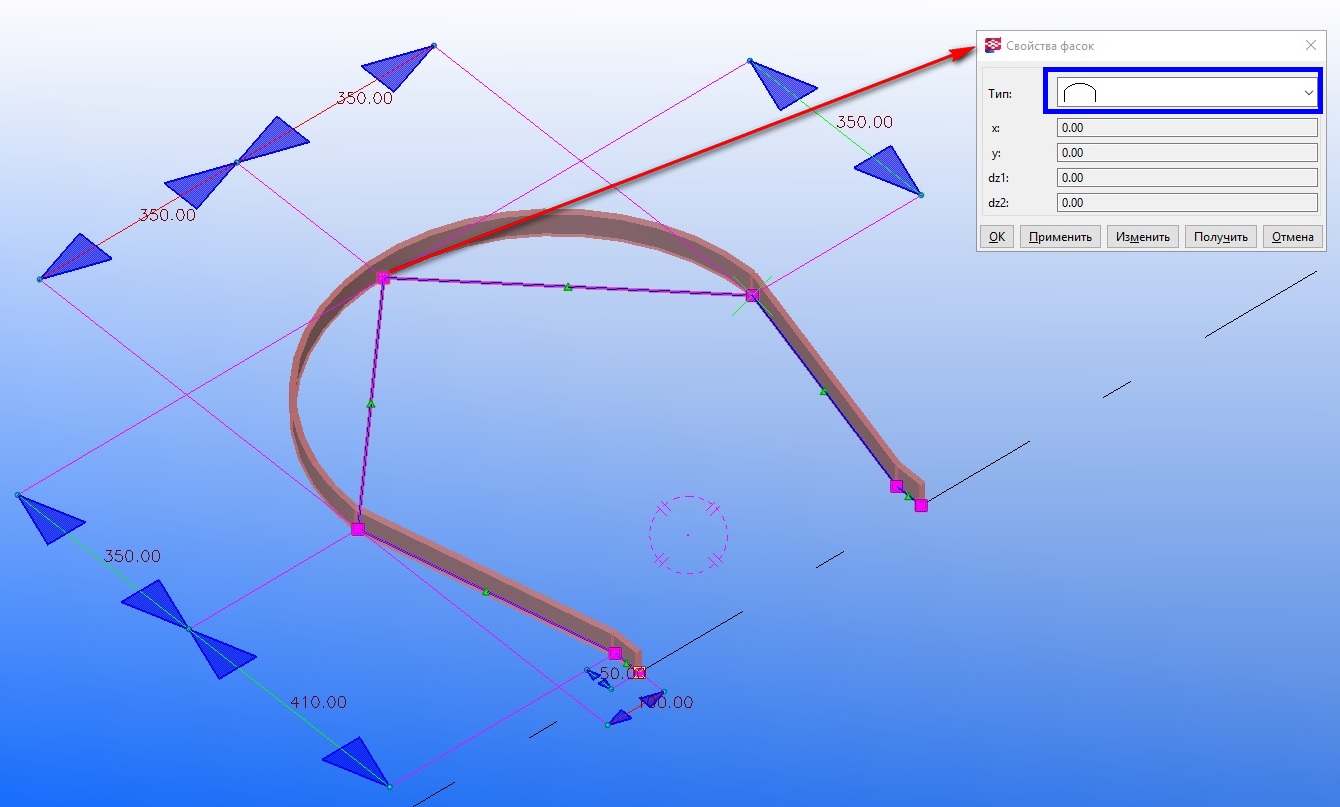

Нужно поставить одну ручку в месте круглого гиба и назначить ей тип фаски по дуге.
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

daiman444
Сообщения: 73
Регистрация: 04 май 2016, 13:12

Re: Ограждение стремянок

Сообщение daiman444 » 01 авг 2018, 18:52

meart писал(а):
26 июл 2018, 20:47
Это делается так:
Нужно поставить одну ручку в месте круглого гиба и назначить ей тип фаски по дуге.
Помогло. спасибо большое. как сам не допер до этого)
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!
