Возможно ли сделать подобную деталь с последующей разверткой Tekla Structures

Сообщение anatolymazur » 21 фев 2018, 14:44

Здравствуйте, хотел попробовать накидать вентфасад из композитных панелей, но столкнулся с тем что листовой профиль с изгибами задается только в одном направлении, а нужно в двух направлениях взаимно перпендикулярных. Во вложении показана панель в развертке. Может есть какие то тонкости о которых я не знал и можно задать изгибы в двух направлениях?
Вложения

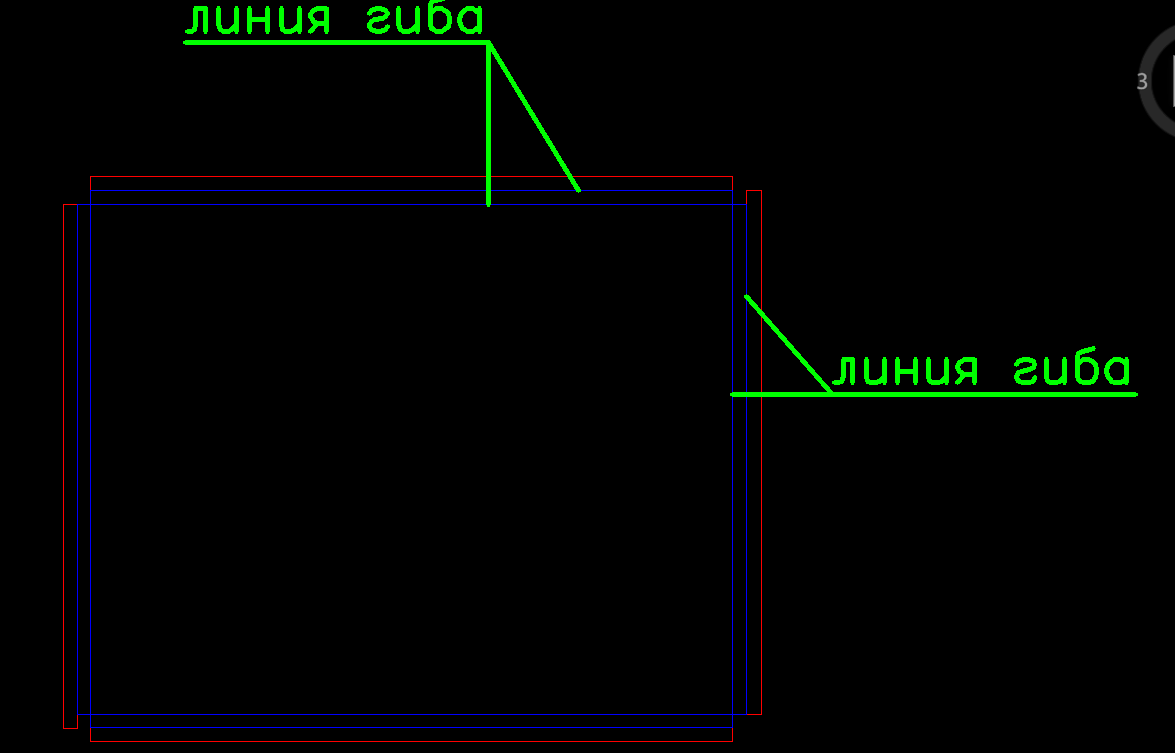

Развертка композитной панели

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Возможно ли сделать подобную деталь с последующей разверткой

Сообщение meart » 22 фев 2018, 08:21

попробуйте версию TEKLA последней версии
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Аватара пользователя
pavelkutas
Сообщения: 276
Регистрация: 16 янв 2013, 14:11
Откуда: Санкт-Петербург
Контактная информация:

Re: Возможно ли сделать подобную деталь с последующей разверткой

Сообщение pavelkutas » 10 мар 2018, 23:29

anatolymazur писал(а):
21 фев 2018, 14:44
Здравствуйте, хотел попробовать накидать вентфасад из композитных панелей, но столкнулся с тем что листовой профиль с изгибами задается только в одном направлении, а нужно в двух направлениях взаимно перпендикулярных. Во вложении показана панель в развертке. Может есть какие то тонкости о которых я не знал и можно задать изгибы в двух направлениях?
Такой функционал появился с версии 2016i, называется гнутая пластина (bent plate).
