Добавление высокопрочных болтов М16 в Tekla Structures

Сообщение anatox » 18 фев 2016, 09:52

Всем доброго времени суток!
Являюсь НЕ опытным пользователем Tekla Structures и столкнулся со следующей проблемой.
Во фрикционных соединениях проектом предусматривается использование высокопрочных болтов М16 по ГОСТ 52644-2006.
В каталогах у Tekla Structures таких болтов нет, хотя в ГОСТ они есть.

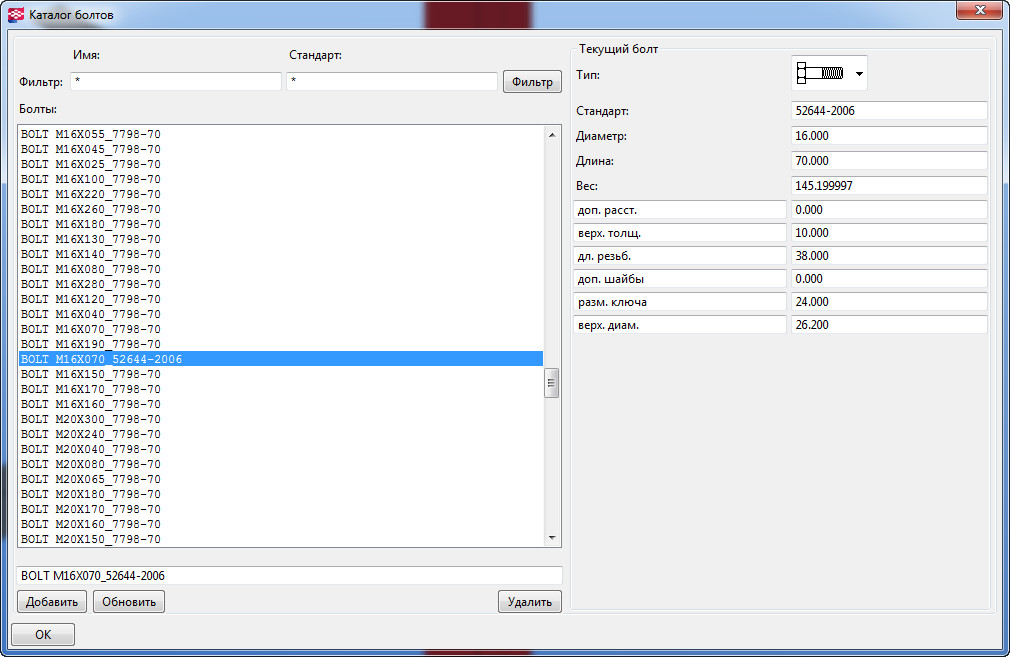

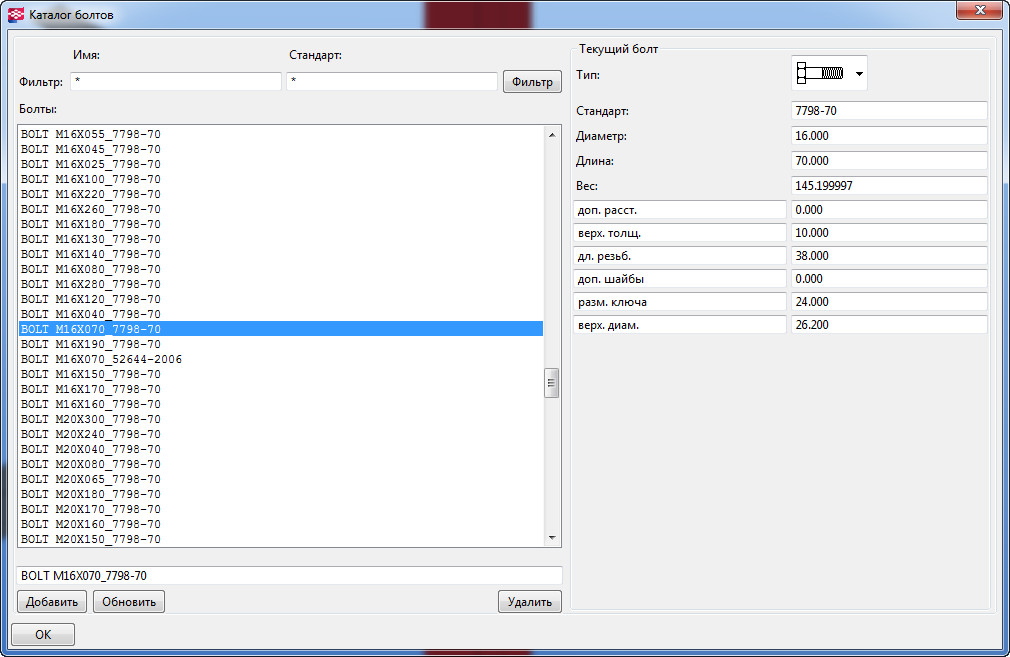

Добавление необходимого болта было выполнено в "Каталоге болтов" на основе уже имеющегося "обыкновенного" болта М16х70 (см. рис.).
Был заменен только ГОСТ в названии болта и номер ГОСТ в поле "Стандарт".

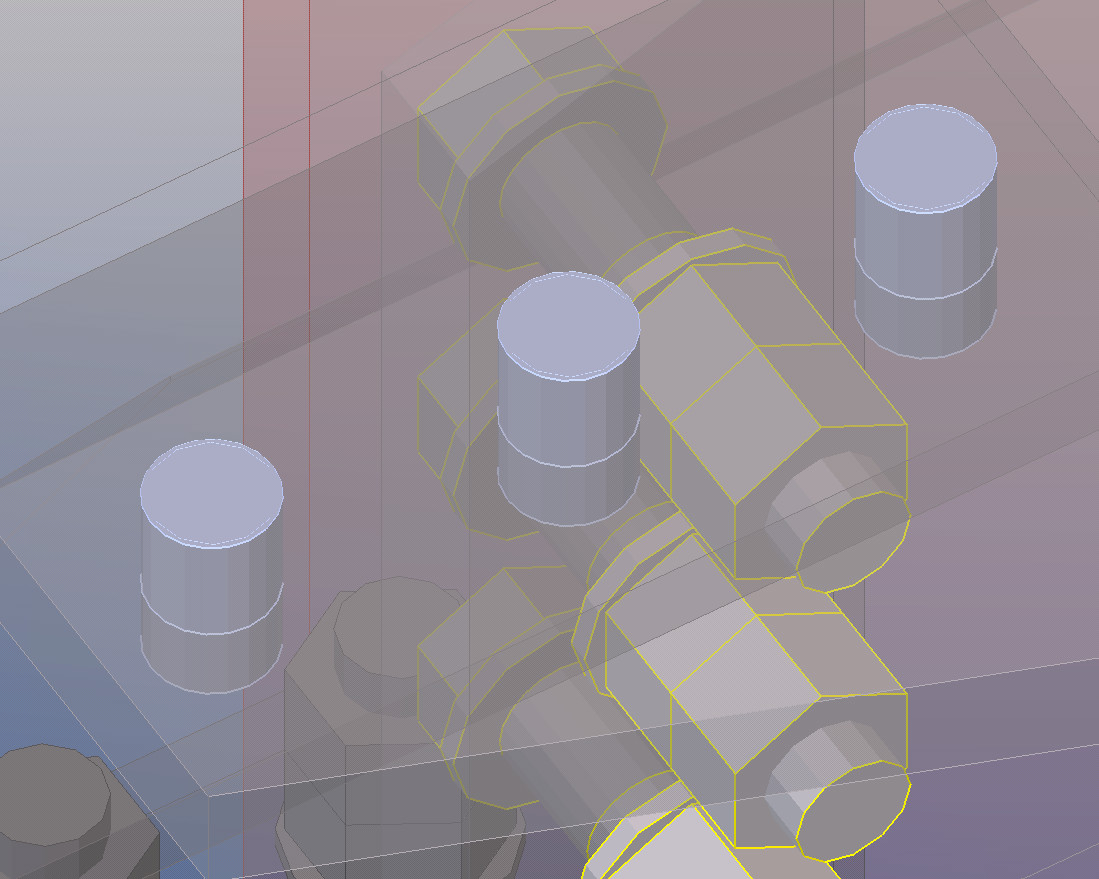

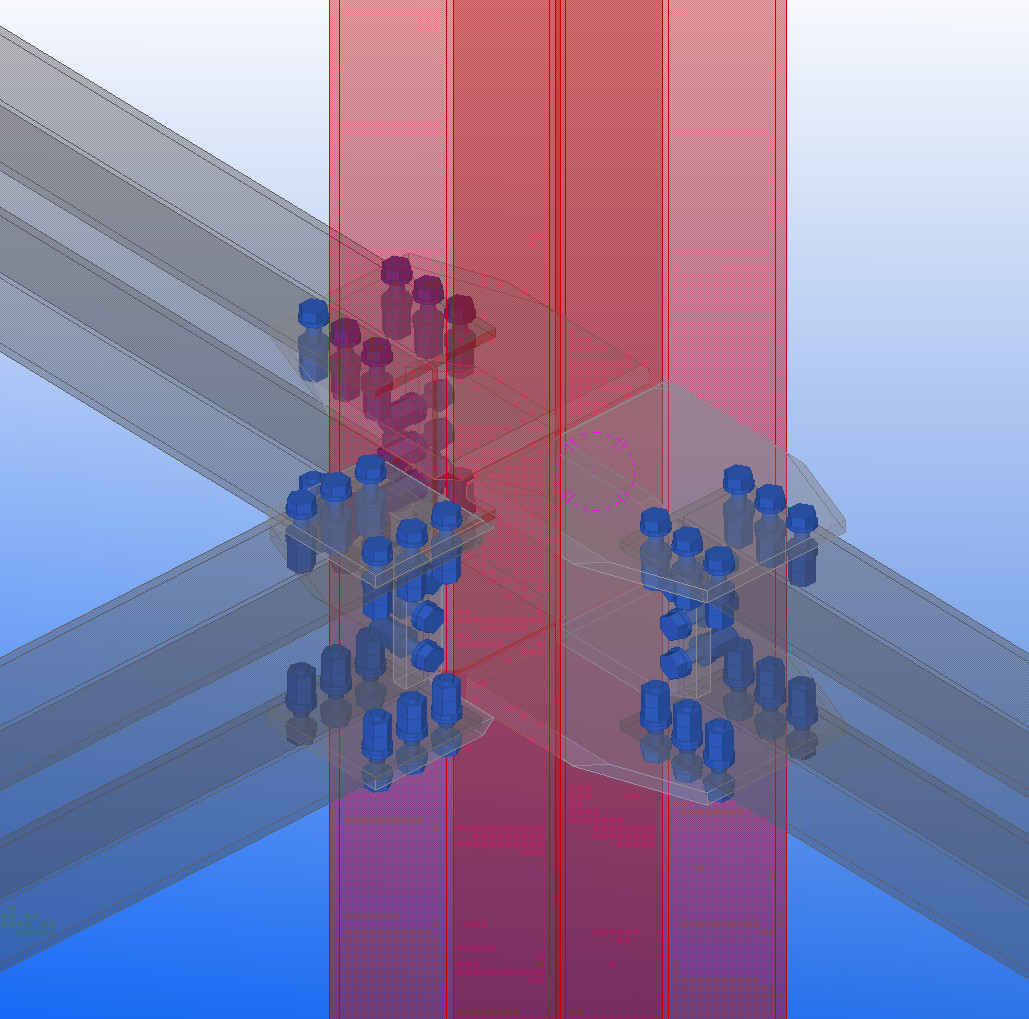

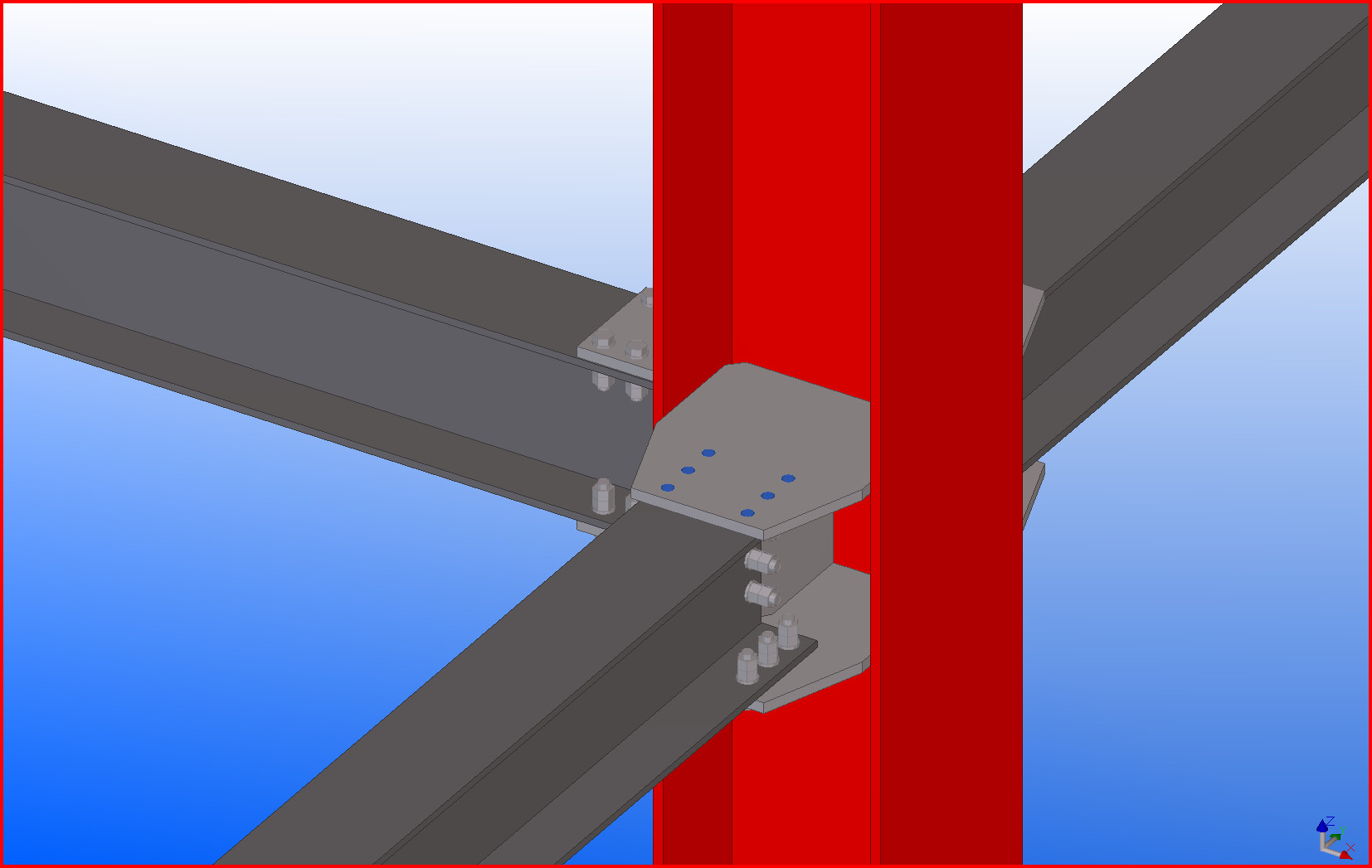

Поменяв на узле болты в одной группе они перестали отображаться как болты и стали синими "стержнями" со всеми свойствами и характеристиками болтов (см. рис.).
Т. е. все вроде бы и хорошо, но эстетика!!!
Очень хочется нормального отображения болтов в модели, ровно как и на листах.
Уважаемые форумчане, прошу помочь с этим вопросом.

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Добавление высокопрочных болтов М16

Сообщение meart » 18 фев 2016, 11:59

нужен скрин свойств болта и свойств комплекта болта
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

anatox
Сообщения: 6
Регистрация: 18 ноя 2015, 09:50

Re: Добавление высокопрочных болтов М16

Сообщение anatox » 18 фев 2016, 12:09

Не совсем понял.

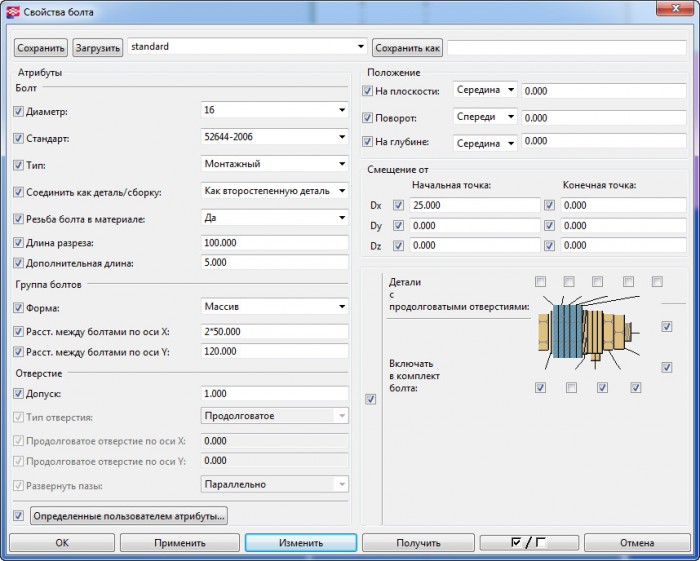

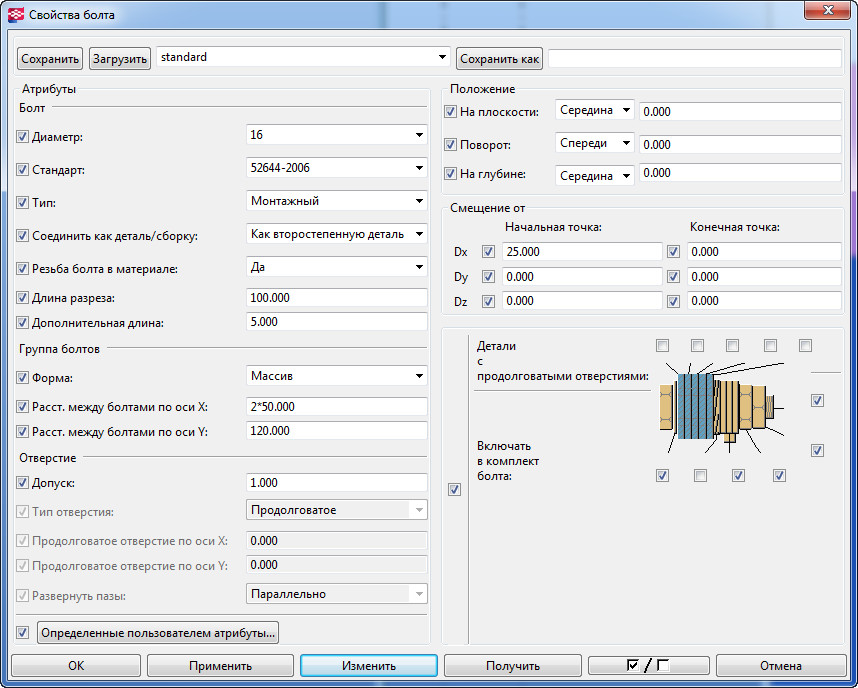

Вот свойства болта
А что за свойства комплекта болта?

anatox
Сообщения: 6
Регистрация: 18 ноя 2015, 09:50

Re: Добавление высокопрочных болтов М16

Сообщение anatox » 18 фев 2016, 12:20

Tekla, вроде как, распознает эти элементы как болты М16, но внешний вид у них не болтом как у других, а какими-то синими стерженьками.

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Добавление высокопрочных болтов М16

Сообщение meart » 18 фев 2016, 12:52

скорее всего в каталоге болтов у вас нету Гаек 16 или шайб
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

pdimav
Сообщения: 243
Регистрация: 16 янв 2012, 19:07

Re: Добавление высокопрочных болтов М16

Сообщение pdimav » 18 фев 2016, 13:27

..верно говорят.
Нужно еще проверить комплекты болтов.
Нужно добиться корректного отображения.
pdimav1979(не собака)yandex.ru

anatox
Сообщения: 6
Регистрация: 18 ноя 2015, 09:50

Re: Добавление высокопрочных болтов М16

Сообщение anatox » 18 фев 2016, 13:40

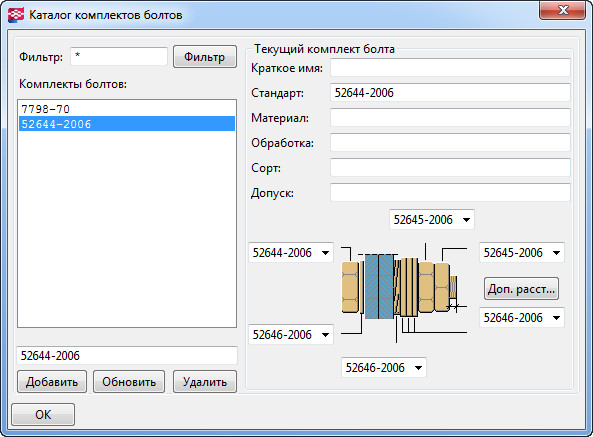

Если я правильно понял, то ниже представлено окно каталогов болтов, но
где и как добавляются гайки и шайбы?

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Добавление высокопрочных болтов М16

Сообщение meart » 19 фев 2016, 08:13

anatox писал(а):Если я правильно понял, то ниже представлено окно каталогов болтов, но
где и как добавляются гайки и шайбы?
:? а на скрине у вас написано "Каталог комплектов болтов" ...
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

anatox
Сообщения: 6
Регистрация: 18 ноя 2015, 09:50

Re: Добавление высокопрочных болтов М16

Сообщение anatox » 19 фев 2016, 12:54

В ГОСТ 52645 и в ГОСТ 52646 и гайки и шайбы М16 есть. Вопрос в том, как их добавить в "каталог" гаек и шайб в Tekla? Судя по всему их там нет!

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Добавление высокопрочных болтов М16

Сообщение meart » 19 фев 2016, 16:04

в вашем первом сообщении есть скрины каталога болтов.. откройте каталог, нажмите F1 - там всё написано. Введите данные из ГОСТ для новых гаек и шайб
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

anatox
Сообщения: 6
Регистрация: 18 ноя 2015, 09:50

Re: Добавление высокопрочных болтов М16

Сообщение anatox » 20 фев 2016, 19:27

Ух ты-пухты!!! Получилось!
Спасибо за подсказку! Я сразу не увидел что ниже, в каталоге болтов есть шайбы и гайки.
