Пространственный арматурный каркас Tekla Structures

Сообщение dinerta » 08 фев 2016, 09:23

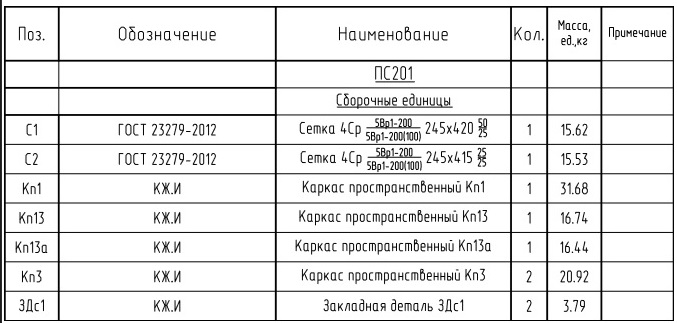

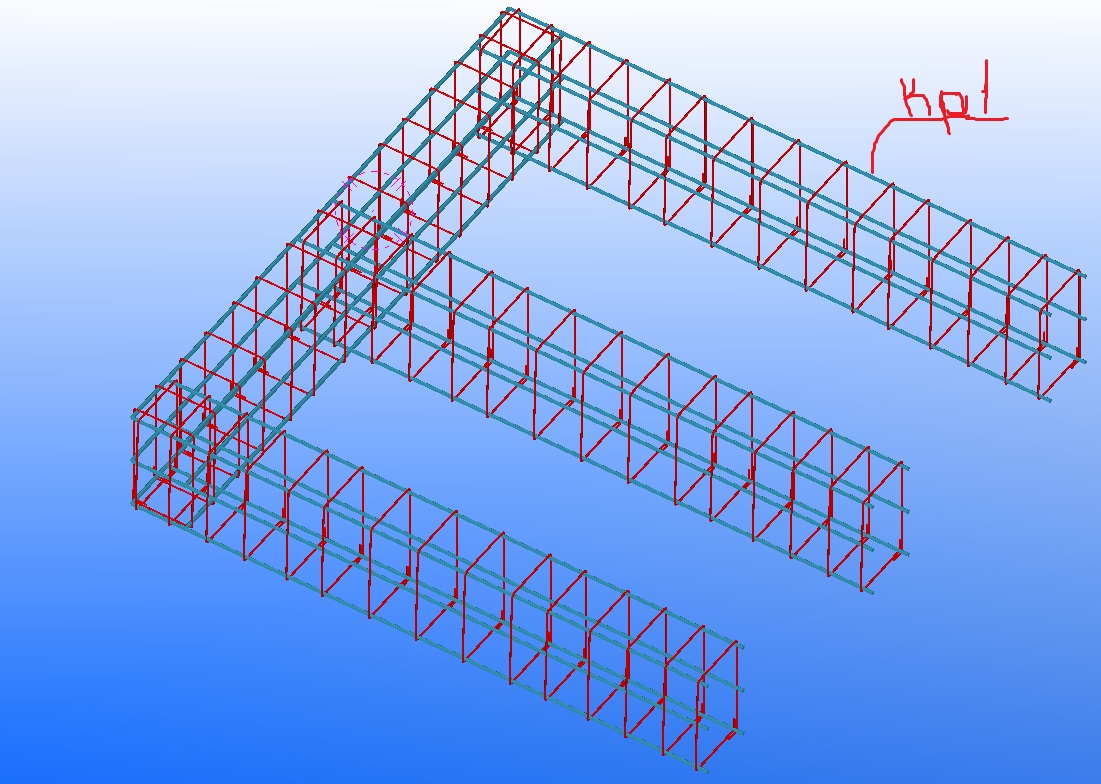

Доброго дня. Подскажите пожалуйста как можно создать такой пространственный арматурный каркас? И самое главное, чтоб в спецификации он отображался значением Кр, без позиционной выноски арматуры именно ДАННОГО каркаса..... :mrgreen:
Вложения

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Пространственный арматурный каркас

Сообщение DrBianko » 08 фев 2016, 11:14

viewtopic.php?f=45&t=1923#p17969

dinerta
Сообщения: 20
Регистрация: 18 янв 2016, 13:31

Re: Пространственный арматурный каркас

Сообщение dinerta » 08 фев 2016, 11:32

DrBianko писал(а):viewtopic.php?f=45&t=1923#p17969
Дело в том, что в примере каркас сделан из плоскостных каркасов.. В моем случае, необходимо, 6 продольных стержней обвязать хомутами. Тут немного другое...

dinerta
Сообщения: 20
Регистрация: 18 янв 2016, 13:31

Re: Пространственный арматурный каркас

Сообщение dinerta » 08 фев 2016, 11:40

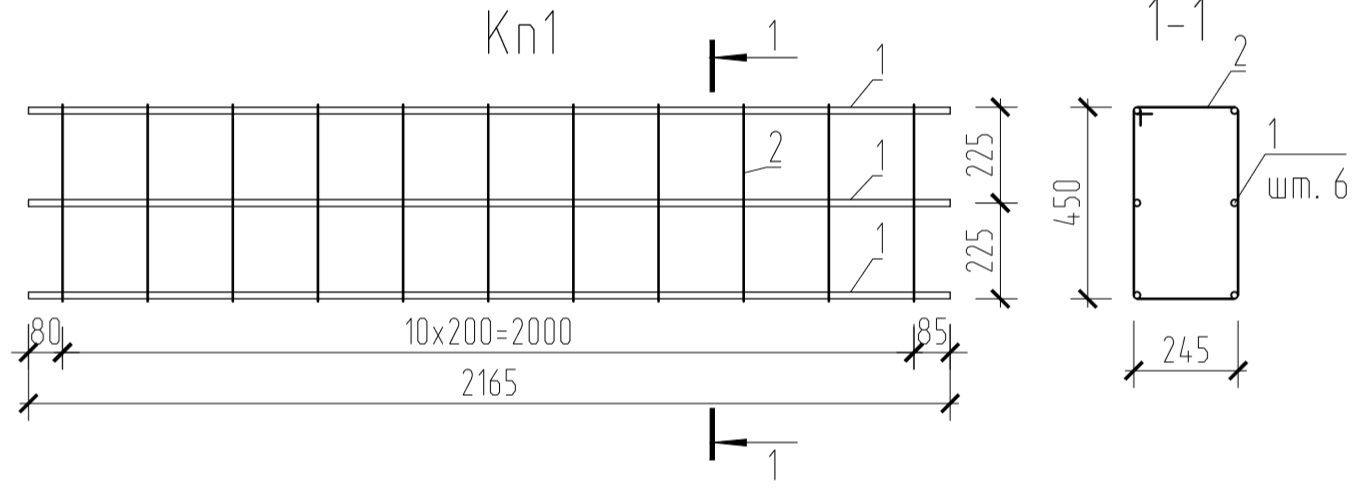

армирование элемента производится каркасами.
Вложения

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Пространственный арматурный каркас

Сообщение DrBianko » 08 фев 2016, 13:18

Так же и пространственный делается.....
"1.2.Задаем профиль в зависимости от размеров и типа каркаса (плоский или
пространственный)"

Тогда допишу, как и пространственный делать....
Думал и так ясна идея, можно любые каркасы таким способом делать....
