Вопрос по фланцевым соединениям в Tekla Structures

Ответить
Lokcer
Сообщения: 36
Регистрация: 01 окт 2014, 14:12

Вопрос по фланцевым соединениям в Tekla Structures

Сообщение Lokcer » 27 авг 2015, 22:26

Вопрос такого плана.
В фланцевых соединениях поверхность фланца должна обрабатываться фрезерованием или строганием. Соединение должно быть таким, что бы после монтажа элементов, между фланцев примеряется щупом 0.3мм.
В Текле при создание модели задаю фланец толщиной 25мм. Соответственно в сборке и в детали идёт 25мм. Однако для того, что бы обработать поверхность фланца нужно как минимум 3мм. Следовательно металл на фланец должен идти не 25мм, а 28мм.
Каким образом сделать так, что бы программа учитывала эти 3мм на обработку металла и в чертеже сборки показывала 25мм, а в чертеже детали 28мм.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Вопрос по фланцевым соединениям

Сообщение CuPo>I<a » 28 авг 2015, 06:01

задавай толщину 28 и обрезай до 25. Параметры WIDTH и PROFILE.WIDTH за это отвечают в шаблонах

Lokcer
Сообщения: 36
Регистрация: 01 окт 2014, 14:12

Re: Вопрос по фланцевым соединениям

Сообщение Lokcer » 28 авг 2015, 09:02

Сергей, если я правильно понял, если я задам в модели пластину толщиной 28мм и обрежу её до 25мм, то она будет считатися в Сборке как 25мм, а в детали как 28мм?

Аватара пользователя
100k
Сообщения: 172
Регистрация: 12 фев 2014, 11:04

Re: Вопрос по фланцевым соединениям

Сообщение 100k » 28 авг 2015, 09:51

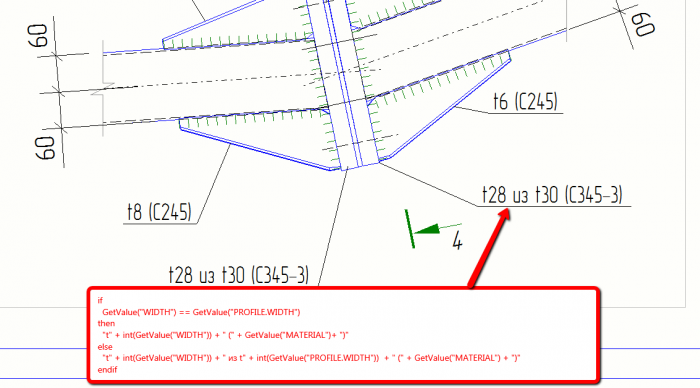

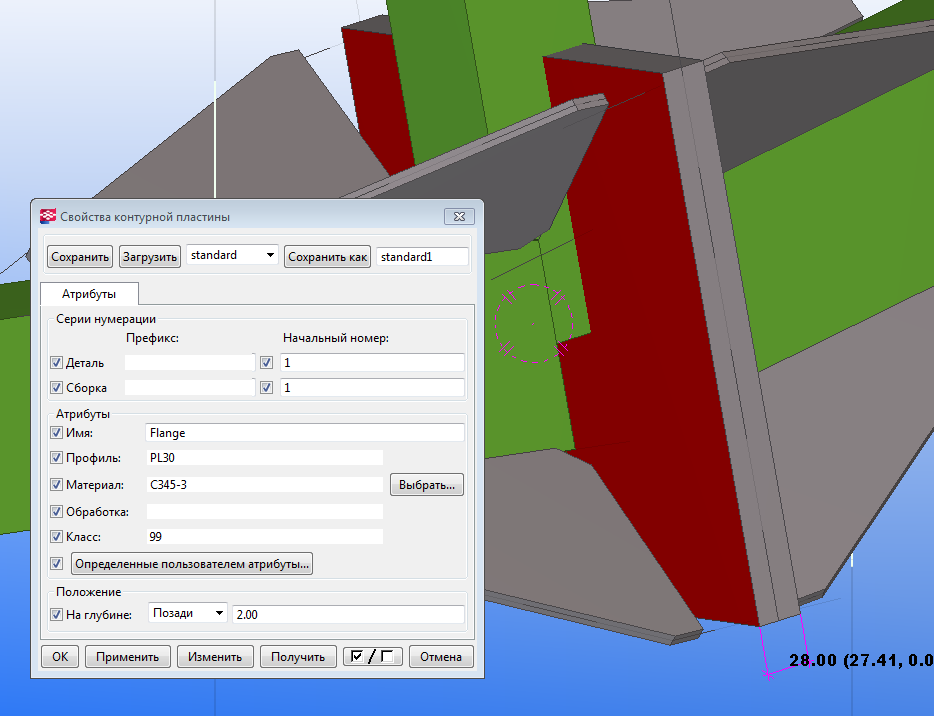

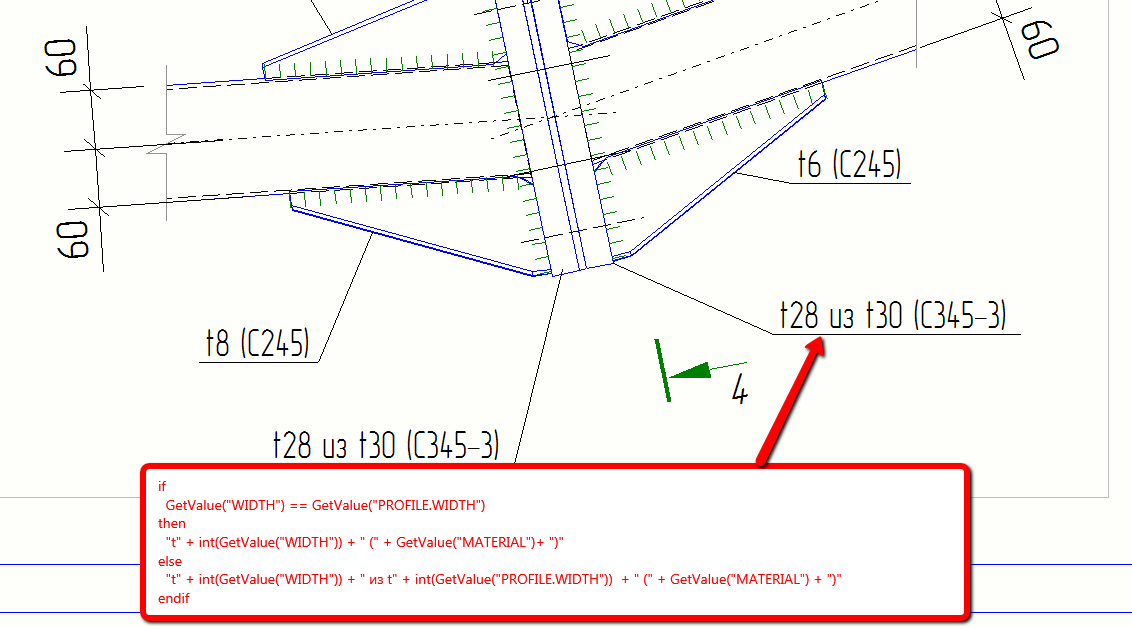

Пластину можно обрезать плоскостью. На картинке вырез (объемным) антителом
Не правильно понял, width это обрезная толщина, profile.width полная.
Вложения

Ответить
