Моделирование конусообразного листа в Tekla Structures

Ответить
michaelkhomovskyi
Сообщения: 21
Регистрация: 11 мар 2014, 14:25

Моделирование конусообразного листа в Tekla Structures

Сообщение michaelkhomovskyi » 31 мар 2014, 00:04

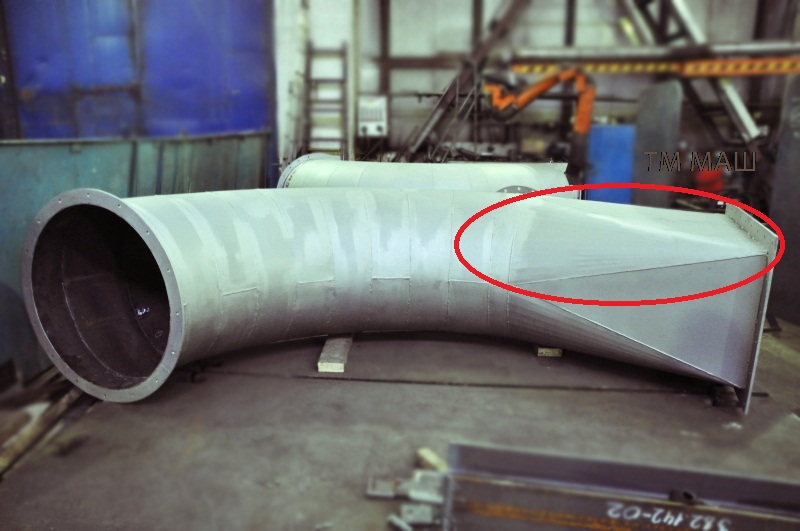

Подскажите пожалйста, как вы моделируете конусообразные секторы переходов газохода с квадратного сечения на круглое? (см. приложенную картинку)
Задача - сделать не из отдельных плоских треугольных кусочков, а изогнуть из листа, с получением развертки. Сам придумал только один вариант - смоделировать это в SolidWorks и экспортировать в теклу, но еще не попробовал. Что подскажете?
Вложения
элемент газохода.jpg

Zezza
Сообщения: 152
Регистрация: 27 мар 2013, 07:36

Re: Моделирование конусообразного листа

Сообщение Zezza » 31 мар 2014, 07:42

Компонент номер 17 - Переход между прямоугольником и окружностью не пробовали?

michaelkhomovskyi
Сообщения: 21
Регистрация: 11 мар 2014, 14:25

Re: Моделирование конусообразного листа

Сообщение michaelkhomovskyi » 31 мар 2014, 09:58

Ответил на двж.ру

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Моделирование конусообразного листа

Сообщение DrBianko » 31 мар 2014, 13:19

Я делал подобное, с помощью компонента 17 и развертки делал.

Правда были нюансы, из-за которых потом пришлось уже в Компасе подредактироывать...
Вложения
1.pdf
(365.27 КБ) 732 скачивания

michaelkhomovskyi
Сообщения: 21
Регистрация: 11 мар 2014, 14:25

Re: Моделирование конусообразного листа

Сообщение michaelkhomovskyi » 31 мар 2014, 15:17

Угум. Спасибо за ответ! Мне удалось вот такую штучку найти для разверток газоходов, там есть такие переходы http://www.pgvp.ru/ (надеюсь это не запрещено правилами форума)

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Моделирование конусообразного листа в Tekla Structures

Сообщение Таран Д. А. » 31 мар 2014, 15:24

В новом техтране есть такие штуки. Там сразу же делать раскрой можно.

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Моделирование конусообразного листа в Tekla Structures

Сообщение DrBianko » 31 мар 2014, 15:38

Компонент 21 делает развертки, а что бы не было куча деталей из треугольничков, можно же объединить пластинки в одну деталь их.
В Текле по-удобней как по мне, к примеру, сразу можно люки, опоры, ребра для кронштейнов построить.

П.С. И где-то встречал плагин для теклы, для создания раскроя.... но самому не приходилось пользоваться

michaelkhomovskyi
Сообщения: 21
Регистрация: 11 мар 2014, 14:25

Re: Моделирование конусообразного листа в Tekla Structures

Сообщение michaelkhomovskyi » 31 мар 2014, 16:22

Инструментом "комбинирование" обьединить все пластинки в одну не получилось. Ну да ладно, частично проблему решил для себя. Спасибо

Ответить
