Как согнуть пластину в 3-х плоскостях в Tekla Structures?

Ответить
Syava
Сообщения: 47
Регистрация: 08 дек 2011, 12:34
Откуда: Минск
Контактная информация:

Как согнуть пластину в 3-х плоскостях в Tekla Structures?

Сообщение Syava » 14 мар 2014, 12:10

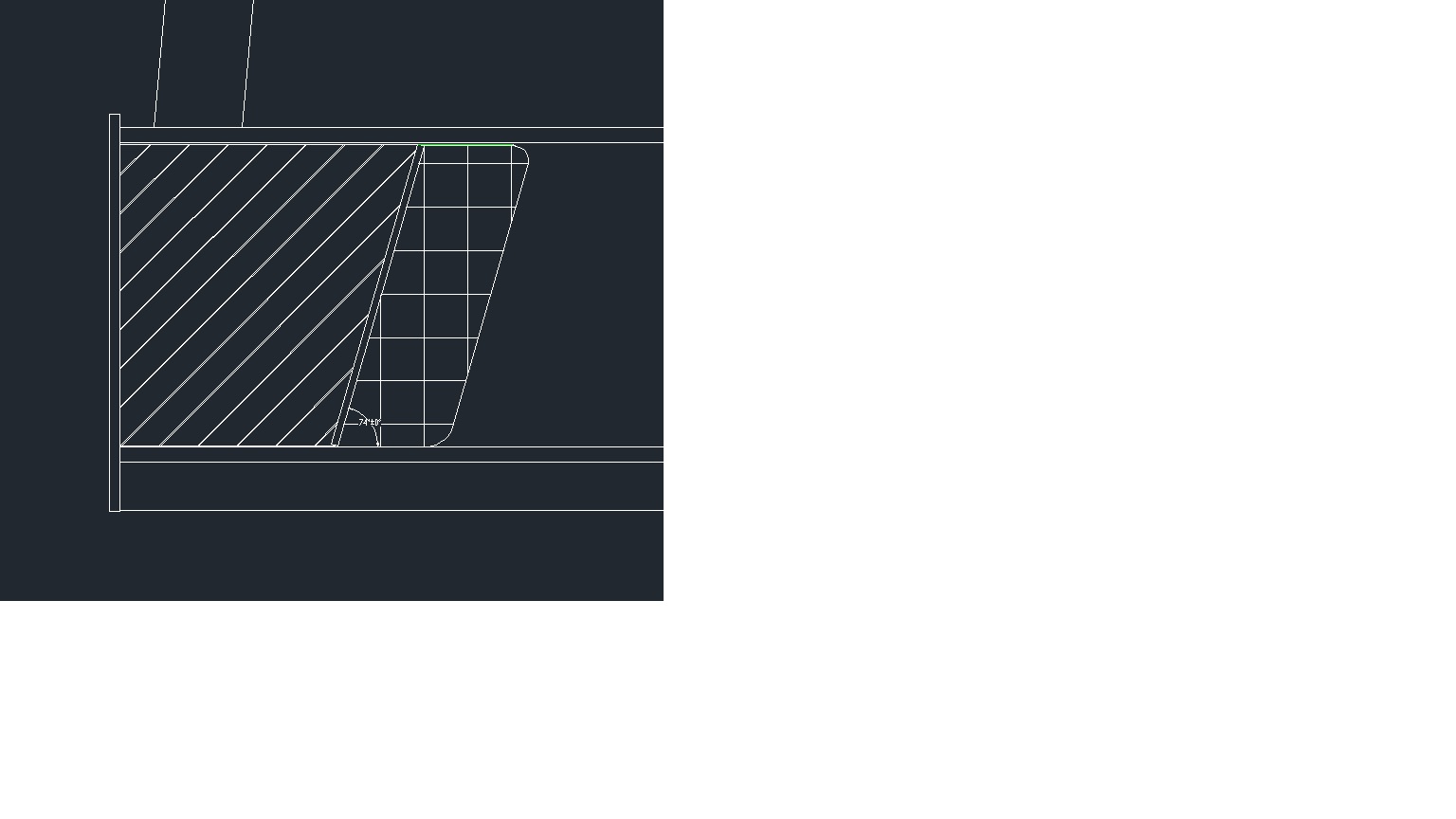

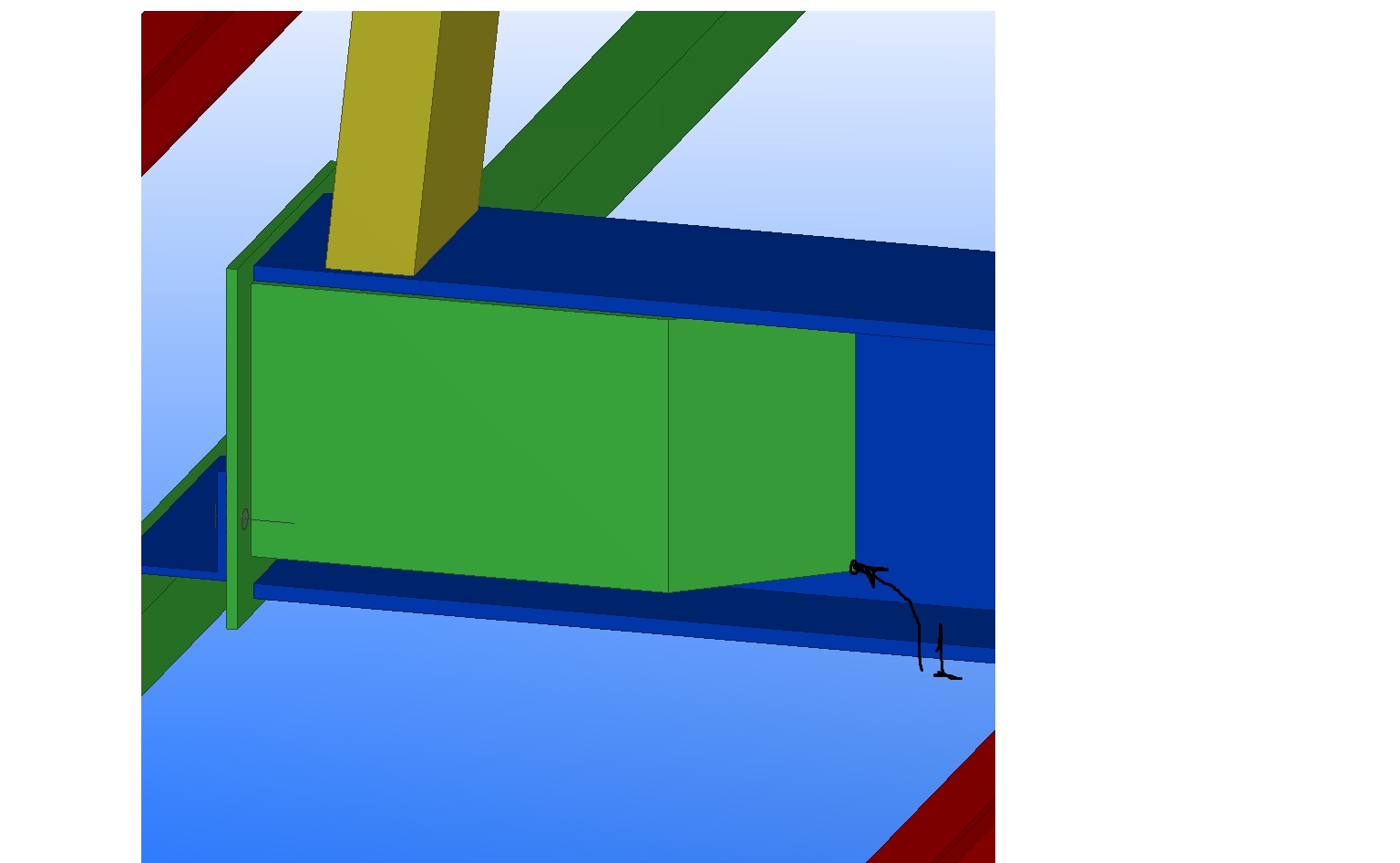

Есть пластина(смотри картинки). Точку 1 нужно переместить к примеру на 45 градусов. Как вы решаете такую задачу?
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Как согнуть пластину в 3-х плоскостях?

Сообщение Таран Д. А. » 14 мар 2014, 12:12

Создай еще одну пластину а потом объедини их в одну деталь (не в сборку а именно в деталь)

Syava
Сообщения: 47
Регистрация: 08 дек 2011, 12:34
Откуда: Минск
Контактная информация:

Re: Как согнуть пластину в 3-х плоскостях?

Сообщение Syava » 14 мар 2014, 12:13

Создавать обе пластины контурными?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Как согнуть пластину в 3-х плоскостях?

Сообщение Таран Д. А. » 14 мар 2014, 12:14

Syava писал(а):Создавать обе пластины контурными?
Как тебе удобно.
Объединить можно любые элементы в одну деталь. Они даже не обязаны пересекаться.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Как согнуть пластину в 3-х плоскостях?

Сообщение Таран Д. А. » 14 мар 2014, 12:17

Кнопка тут
Вложения

Syava
Сообщения: 47
Регистрация: 08 дек 2011, 12:34
Откуда: Минск
Контактная информация:

Re: Как согнуть пластину в 3-х плоскостях в Tekla Structures

Сообщение Syava » 14 мар 2014, 12:23

Спасибо! Только развертку и толковую линию гиба по полученной таким образом детали едва ли получится добыть?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Как согнуть пластину в 3-х плоскостях в Tekla Structures

Сообщение Таран Д. А. » 14 мар 2014, 12:25

Syava писал(а):Спасибо! Только развертку и толковую линию гиба по полученной таким образом детали едва ли получится добыть?
Можно экспортнуть в NC и сделать развертку в Компасе

Syava
Сообщения: 47
Регистрация: 08 дек 2011, 12:34
Откуда: Минск
Контактная информация:

Re: Как согнуть пластину в 3-х плоскостях в Tekla Structures

Сообщение Syava » 14 мар 2014, 12:30

Один гиб,проще сделать руками,но по-моему должен быть еще один способ как-то отогнуть одну ручку контурной пластины?

Аватара пользователя
ZMK
Сообщения: 187
Регистрация: 06 дек 2011, 05:34

Re: Как согнуть пластину в 3-х плоскостях?

Сообщение ZMK » 15 мар 2014, 04:47

Таран Д. А. писал(а):Создай еще одну пластину а потом объедини их в одну деталь (не в сборку а именно в деталь)
я бы добавил что обратного пути не будет, в смысле расчленить объединенную деталь уже будет не возможно.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Как согнуть пластину в 3-х плоскостях в Tekla Structures

Сообщение CuPo>I<a » 15 мар 2014, 07:42

в 19 возможно

Syava
Сообщения: 47
Регистрация: 08 дек 2011, 12:34
Откуда: Минск
Контактная информация:

Re: Как согнуть пластину в 3-х плоскостях в Tekla Structures

Сообщение Syava » 15 мар 2014, 08:24

У меня Текла 19.0,как это реализовать в ней?

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Как согнуть пластину в 3-х плоскостях в Tekla Structures

Сообщение vladimir_a » 15 мар 2014, 09:20

Syava писал(а):Есть пластина(смотри картинки). Точку 1 нужно переместить к примеру на 45 градусов. Как вы решаете такую задачу?
вот интересно, а как ее будут изготавливать? делать штамп?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Как согнуть пластину в 3-х плоскостях в Tekla Structures

Сообщение CuPo>I<a » 15 мар 2014, 11:35

Syava писал(а):У меня Текла 19.0,как это реализовать в ней?
насчет 19.0 - может быть там и нет, а в 19.1 есть инструмент "открепить деталь"

ilya_kon
Сообщения: 70
Регистрация: 31 июл 2012, 22:25

Re: Как согнуть пластину в 3-х плоскостях в Tekla Structures

Сообщение ilya_kon » 17 мар 2014, 18:33

вот интересно, а как ее будут изготавливать? делать штамп?
Ну, две стороны же согнули, значит и третью смогут согнуть. Гибочный пресс по-моему называется (brake press).

В 18.1 тоже есть функция открепить деталь.

Syava
Сообщения: 47
Регистрация: 08 дек 2011, 12:34
Откуда: Минск
Контактная информация:

Re: Как согнуть пластину в 3-х плоскостях в Tekla Structures

Сообщение Syava » 20 мар 2014, 08:36

Ну, две стороны же согнули, значит и третью смогут согнуть. Гибочный пресс по-моему называется (brake press).
Спасибо! В 19.0 называется "создать согнутую пластину",правда тоже топорный способ,никаких закруглений в месте гиба добиться не получилось.
вот интересно, а как ее будут изготавливать? делать штамп?
да тут без проблем,главное грамотную развертку дать,с гибкой проблем нету
