Подрезка труб круглого сечения в Tekla Structures

Сообщение alstey » 17 янв 2014, 18:44

Ув. специалисты! Нужно запроектировать ферму из круглых труб, у которой верхний и нижний пояса завальцованы по одинаковому радиусу, а раскосы из прямой (не вальцованой) трубы. Какими элементами моделировать пояса? Каким способом выполнять подрезку раскосов? Каким образом выполнять правильные чертежи разверток?
Если все это возможно, конечно. Спасибо.
Вложения

Аватара пользователя
AntonB
Сообщения: 56
Регистрация: 19 дек 2012, 17:05

Re: Подрезка труб круглого сечения

Сообщение AntonB » 18 янв 2014, 05:54

пояса - составной балкой
раскосы - обрезать деталь другой деталью, только этих подрезок будет много, лучше таскать по поясу отдельный кусок такой же трубы и обрезать им, антитело будет меньших размеров.
разрертки - заходишь в свойства деталировочного чертежа (W) -> ВИД -> Атрибуты -> параметр развёрнуто выставить "ДА"
важно чтобы чертеж был не заморожен.

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Подрезка труб круглого сечения

Сообщение alstey » 18 янв 2014, 17:59

AntonB писал(а):пояса - составной балкой
раскосы - обрезать деталь другой деталью, только этих подрезок будет много, лучше таскать по поясу отдельный кусок такой же трубы и обрезать им, антитело будет меньших размеров.
разрертки - заходишь в свойства деталировочного чертежа (W) -> ВИД -> Атрибуты -> параметр развёрнуто выставить "ДА"
важно чтобы чертеж был не заморожен.

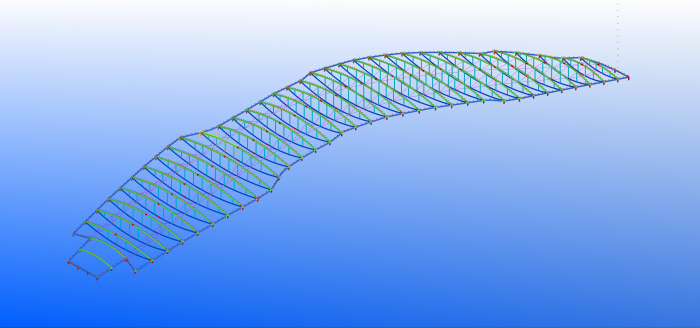

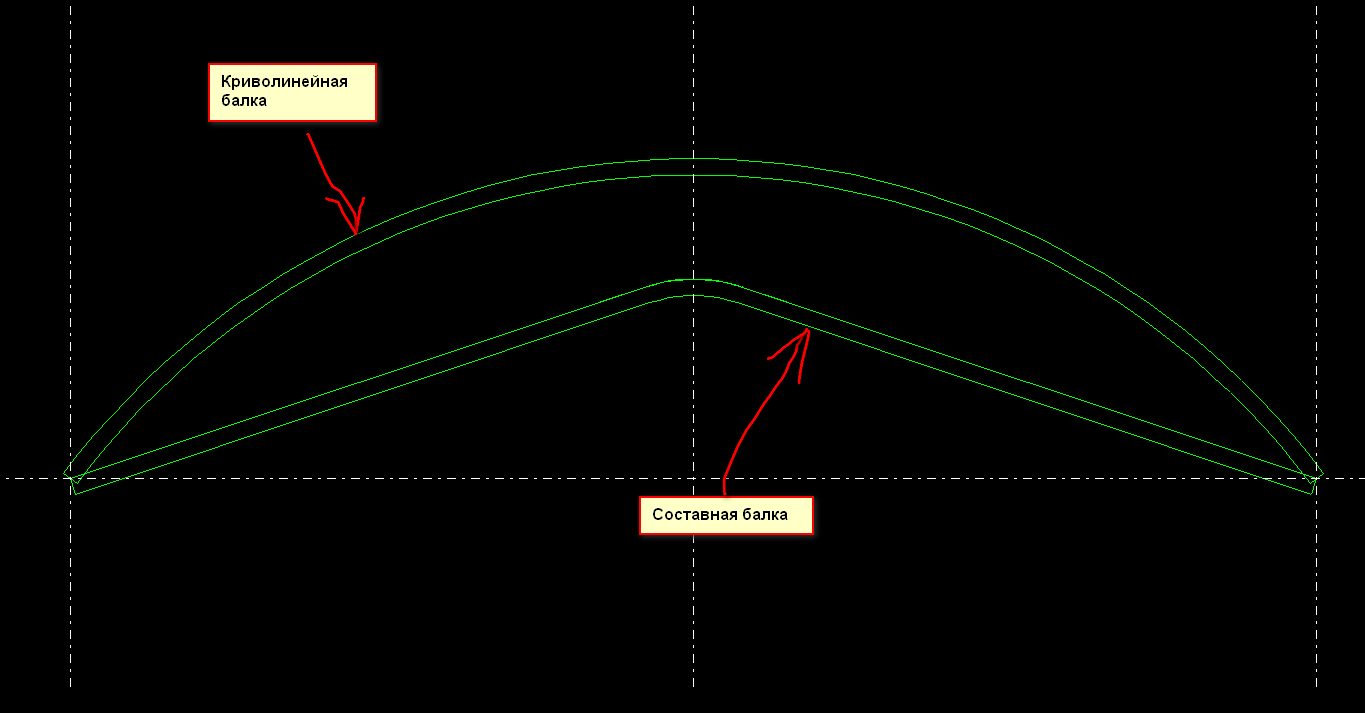

Спасибо за ответ, но как составной балкой задать радиус гиба по всей длине? Либо выполнять ее сегментами, а затем добавлять радиусы скругления в точках? А можно ли использовать криволинейную балку с последующим разворотом в нужную плоскость? Скрины прилагаю.
Вложения

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Подрезка труб круглого сечения

Сообщение alstey » 20 янв 2014, 02:18

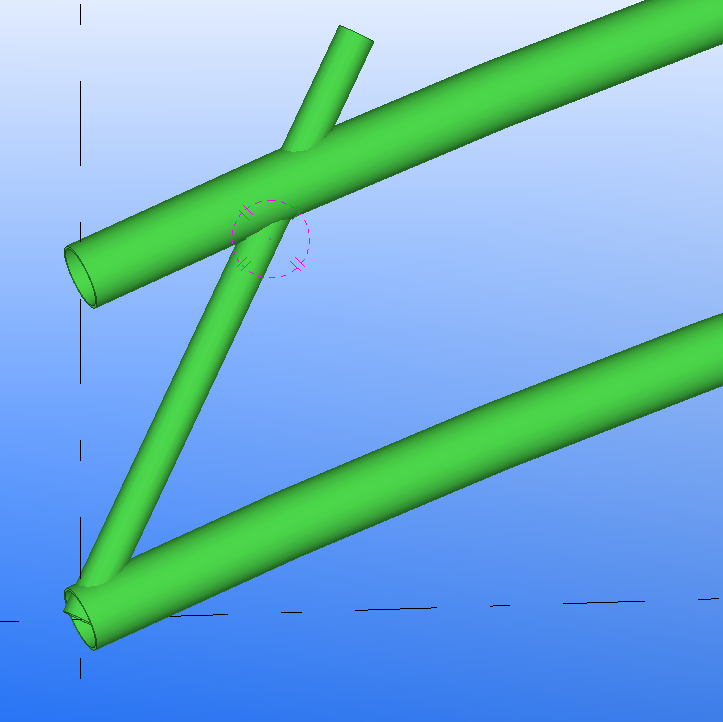

Составная балка, как выяснилось, не развертывается в чертежах (имею ввиду развертку примыкания торца в месте пристыковки под углом по другой трубе). Опытным путем и собрав по крупицам информацию на этом форуме, пришел к выводу, что:
1) Составную балку можно использовать для гнутых труб и получать развертку по длине трубы, развертка торца исключается. Развертка включается через "атрибуты", "развернуто", "да"
2) Развертки торцов можно получать из прямолинейных участков труб через "содержимое", "представление детали", "форма, получаемая в цеху". Но только для прямых, не изогнутых по длине труб.

В ходе выполнения модели небольшого навеса, где как-раз нужно было подрезать раскосы ферм из труб к поясам ферм из гнутых труб, при каждой подрезке и формировании антител, компьютер тормозил все больше и больше. В конце создания этой, повторюсь, небольшой модели, компьютер тормозил невыносимо сильно (как для реальной работы), чертеж общего вида обновлялся несколько минут.
Текла 18.1 sp1. Компьютер I7 8gb Geforce 640 M LE 2gb.

В связи с вышеизложенным образовались вопросы:
а) правильно ли я рассуждаю по п. 1,2?
б) как уйти от тормозов теклы при разработке моделей с формированием большого кол-ва указанных антител?
в) для чего нужен инструмент "создать криволинейную балку", если развертка выполняется только для составных?
г) почему не работают подрезки "труба в трубу" одинакового диаметра?

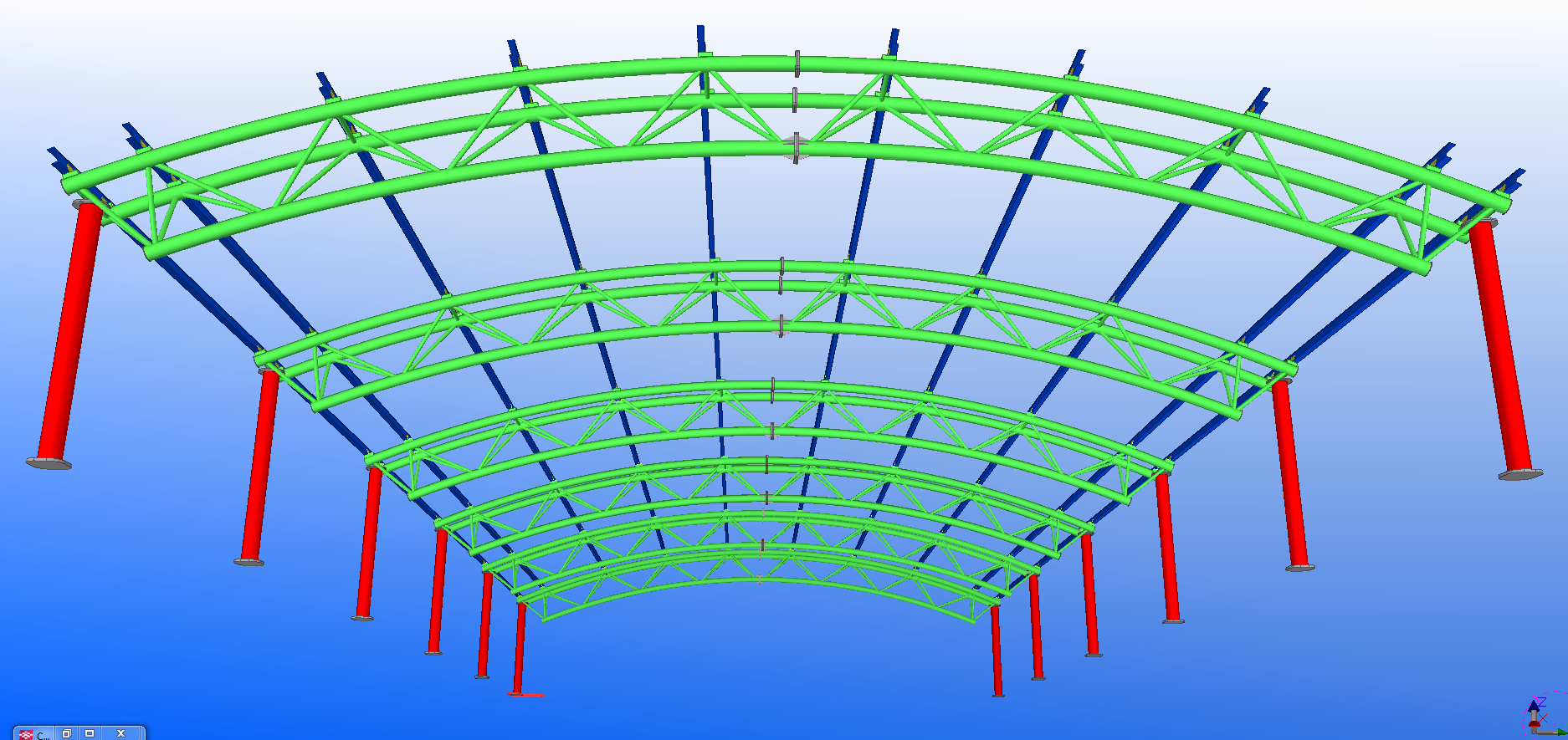

получившуюся модель прилагаю
Вложения

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Подрезка труб круглого сечения

Сообщение Владимир Шнейдер » 20 янв 2014, 10:58

Ответы:
а) 1 - да, 2- да
б) тормоза будут. Попытаться уменьшить можно, удаляя повторные подрезки. Пример - подрезаете раскос фермы гнутым поясом, при этом сам пояс обрезан по торцам. Тогда подрезка раскоса будет выглядеть как сразу три подрезки - пояс плюс его торцевые подрезки. Тогда торцевые подрезки пояса,относящиеся к раскосу, можно удалить. Но тупит все равно.
г) для подрезки труб одинакового диаметра сначала подрезаете, затем увеличиваете диаметр подрезки на 1-2 мм, или двигаете немного в пределах 5 мм. Другого способа не нашли.

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Подрезка труб круглого сечения

Сообщение dimitriy_popov » 20 янв 2014, 11:12

alstey писал(а):почему не работают подрезки "труба в трубу" одинакового диаметра?

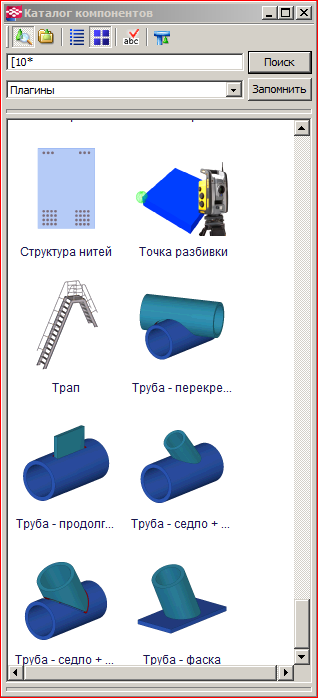

Пробуй использовать плагины теклы (см.скриншот)
Вложения

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Подрезка труб круглого сечения в Tekla Structures

Сообщение alstey » 20 янв 2014, 12:46

Владимир Шнейдер писал(а):г) для подрезки труб одинакового диаметра сначала подрезаете, затем увеличиваете диаметр подрезки на 1-2 мм, или двигаете немного в пределах 5 мм. Другого способа не нашли.
Спасибо. Схема работает.
Владимир Шнейдер писал(а):б) тормоза будут. Попытаться уменьшить можно, удаляя повторные подрезки. Пример - подрезаете раскос фермы гнутым поясом, при этом сам пояс обрезан по торцам. Тогда подрезка раскоса будет выглядеть как сразу три подрезки - пояс плюс его торцевые подрезки. Тогда торцевые подрезки пояса,относящиеся к раскосу, можно удалить. Но тупит все равно.
Не совсем понял. Могли бы объяснить поподробнее?
Владимир Шнейдер писал(а):б) тормоза будут.
Вот мне интересно, а как же все эти проекты мега сооружений из гнутых профилей, выполненные в текле, которыми напичкан интернет? Смотришь на них и понимаешь, что без 3d моделирования ничего не сделаешь (имею ввиду количество типоразмеров и точность чертежей). Однако, если с моим навесиком уже нельзя было работать, то как же тогда моделируют большие объекты?

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Подрезка труб круглого сечения в Tekla Structures

Сообщение alstey » 20 янв 2014, 12:47

dimitriy_popov писал(а):Пробуй использовать плагины теклы (см.скриншот)
Спасибо, работает. Подрезки культурные выходят. Экспериментирую.

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Подрезка труб круглого сечения в Tekla Structures

Сообщение Владимир Шнейдер » 20 янв 2014, 17:16

alstey писал(а): Вот мне интересно, а как же все эти проекты мега сооружений из гнутых профилей, выполненные в текле, которыми напичкан интернет? Смотришь на них и понимаешь, что без 3d моделирования ничего не сделаешь (имею ввиду количество типоразмеров и точность чертежей). Однако, если с моим навесиком уже нельзя было работать, то как же тогда моделируют большие объекты?
Как-как...
Молча :-)

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Подрезка труб круглого сечения в Tekla Structures

Сообщение Таран Д. А. » 20 янв 2014, 18:16

Да все нормально проектируется.

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Подрезка труб круглого сечения в Tekla Structures

Сообщение alstey » 21 янв 2014, 01:59

Владимир Шнейдер писал(а):Как-как...
Молча :-)
Таран Д. А. писал(а):Да все нормально проектируется.
Да, парни....круто...:)

Аватара пользователя
teandrey89
Сообщения: 120
Регистрация: 11 июл 2012, 01:18
Откуда: Saint Petersburg

Re: Подрезка труб круглого сечения в Tekla Structures

Сообщение teandrey89 » 28 янв 2014, 19:22

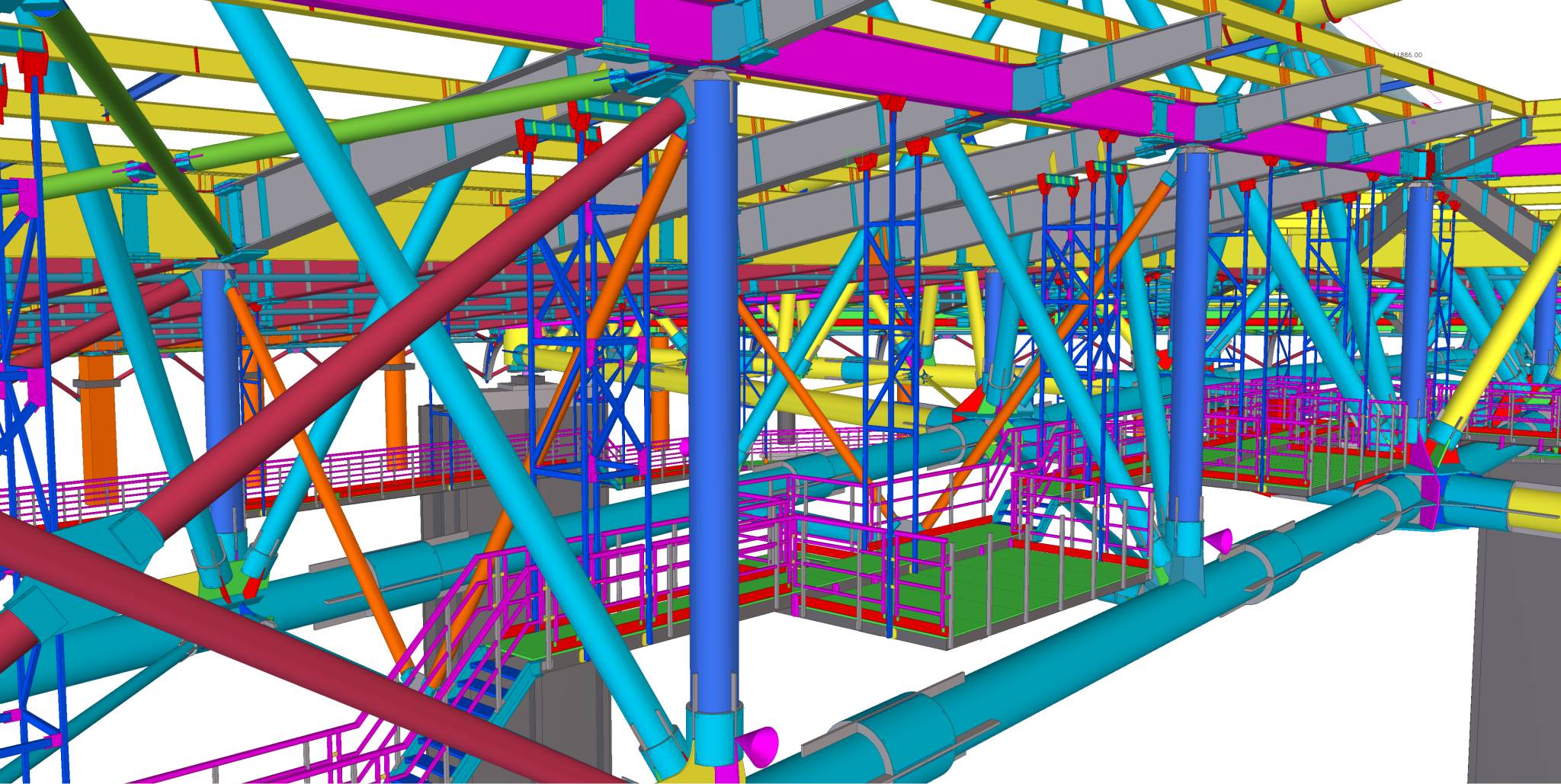

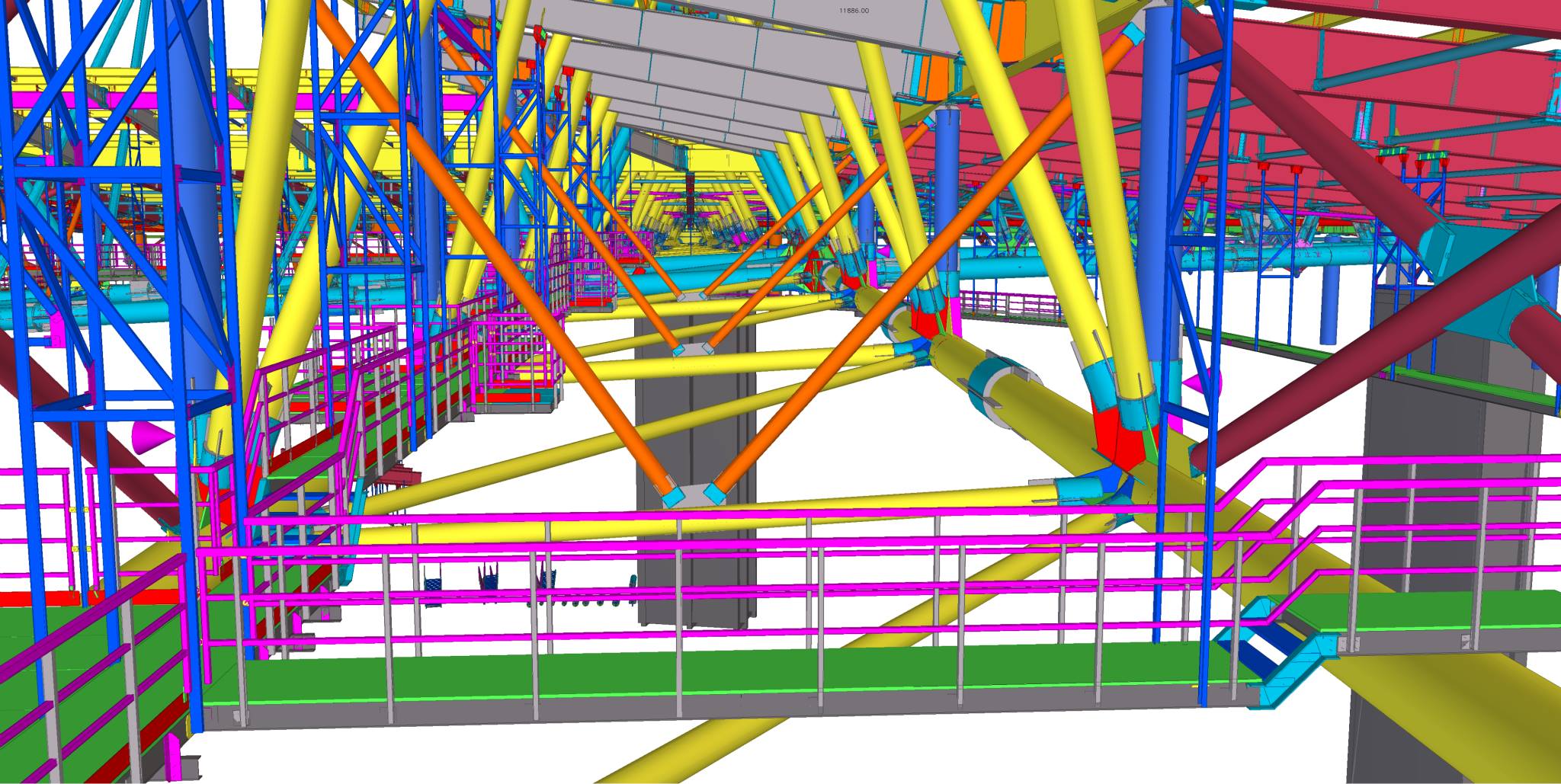

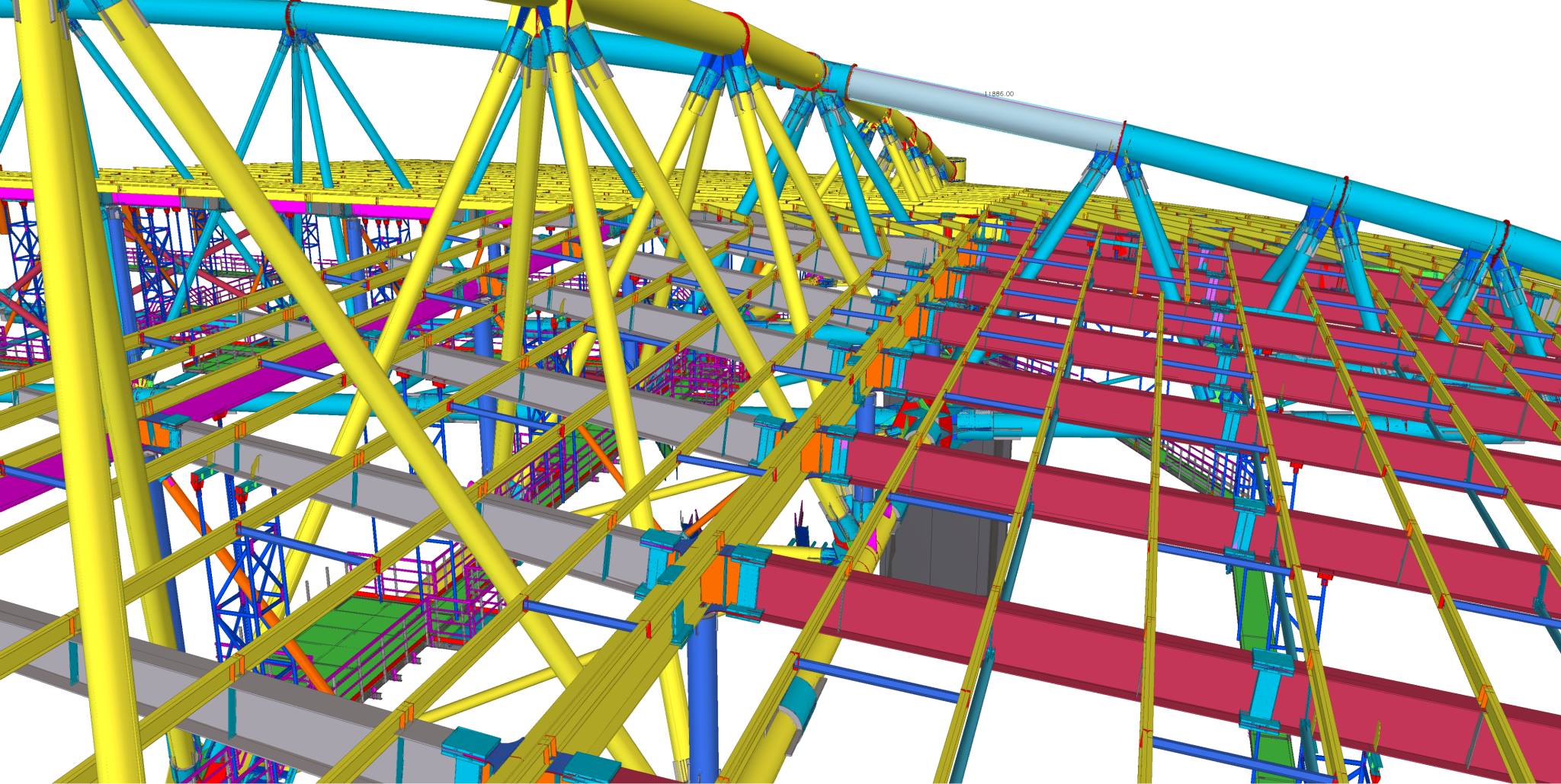

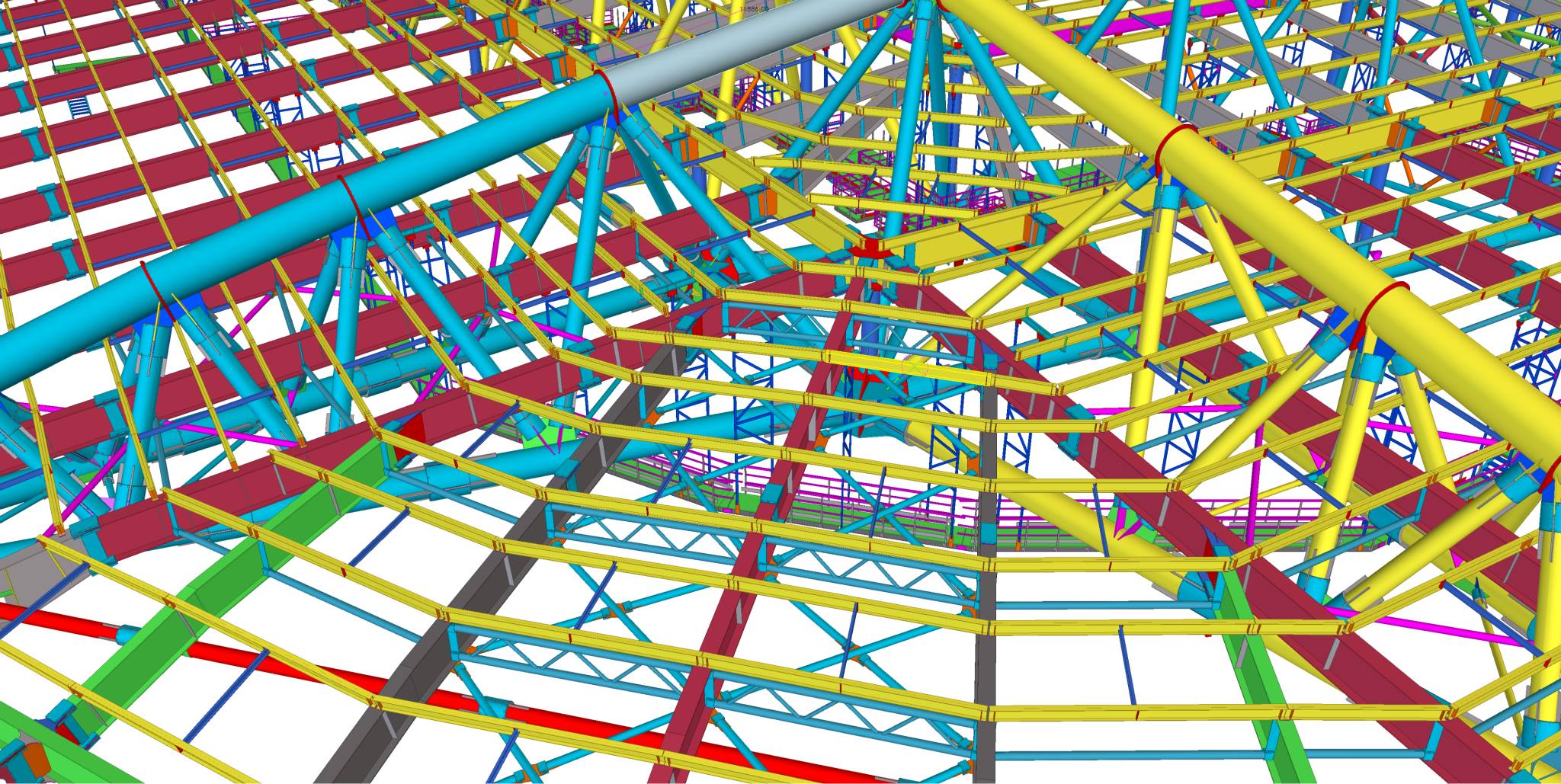

Стадион СПАРТАК?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Подрезка труб круглого сечения в Tekla Structures

Сообщение Таран Д. А. » 30 янв 2014, 11:40

teandrey89 писал(а):Стадион СПАРТАК?
Он
Но делал не я.

Аватара пользователя
Pomogalkina
Сообщения: 26
Регистрация: 20 июн 2012, 13:45

Re: Подрезка труб круглого сечения в Tekla Structures

Сообщение Pomogalkina » 05 май 2014, 08:26

Здравствуйте. помогите решить проблему.

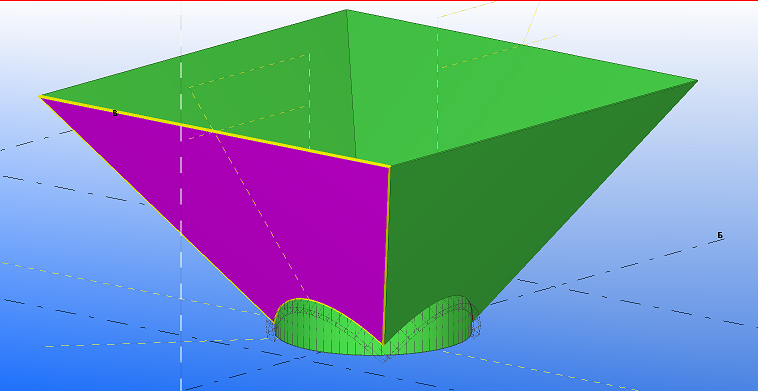

делаю бункер (картинка 1). В основании цилиндр. Гну его из листа толщ. 10- инструментом составная балка. В этом цилиндре криволинейное сечение верхнему торцу от четырех стенок бункера.

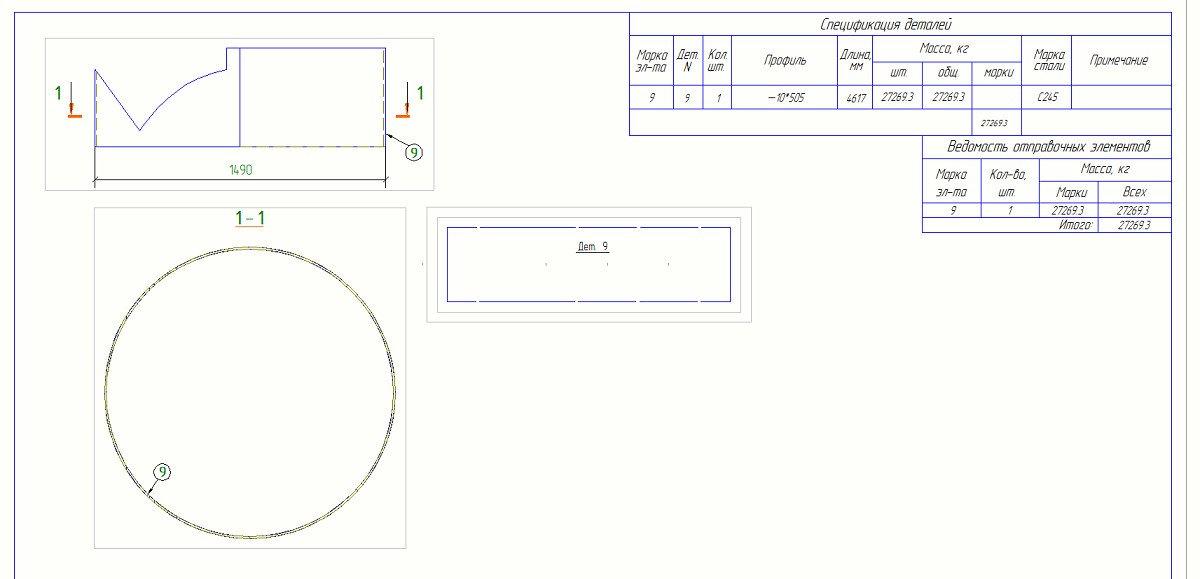

это сечение делаю с помощью инструмента "отрезать деталь многоугольником", так как деталь деталью получается кривая кромка у среза. Для примера отрезала только часть цилиндра (с этим еще воюю). Создала чертеж сборки. Когда рисую отдельную деталь, тэкла не хочет рисовать косой рез у торца пластины. Хотя включены все оговоренные в этой теме настройки- а именно
1. в свойствах вида отдельной детали атрибут2- развернуто- да
2. представление детали- форма получаемая в цеху
короч вот такая проблемка))
Вложения

Аватара пользователя
concrete_monkey
Сообщения: 24
Регистрация: 31 окт 2013, 22:17
Откуда: Concrete Jungle

Re: Подрезка труб круглого сечения в Tekla Structures

Сообщение concrete_monkey » 06 май 2014, 16:27

попробуйте создавать трубу не пластиной, а профилем SPD
Вложения

Ответить
