Гнутый уголок в Tekla Structures

Сообщение PPS » 27 ноя 2013, 06:45

Я так понимаю есть два пути создать гнутый уголок.
1. Создать профиль в каталоге.
2. С помощью инструмента составная балка.

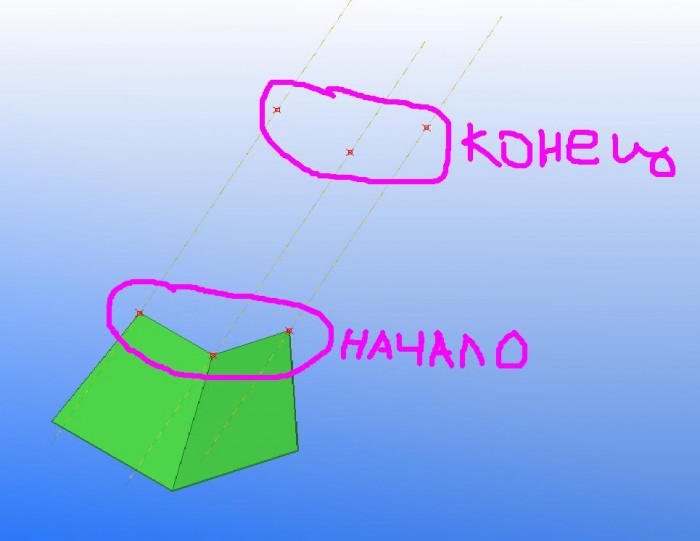

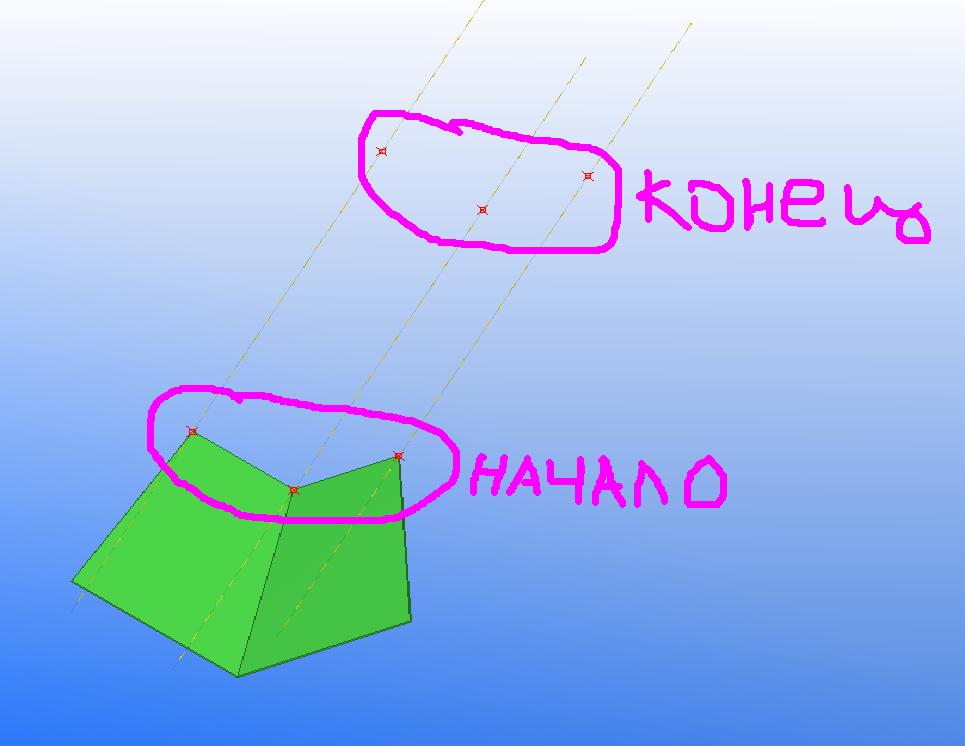

Вопрос к тем, кто работает по 2 пункту как создать в пространстве гнутый уголок (см.скрин.), угол не 90 градусов?

зы а может как-то по другом из каталога профилей, параметрически? задавать самому толщину и длину полок, а также угол м/у полками?
Вложения

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Гнутый уголок.

Сообщение troy-47 » 27 ноя 2013, 07:40

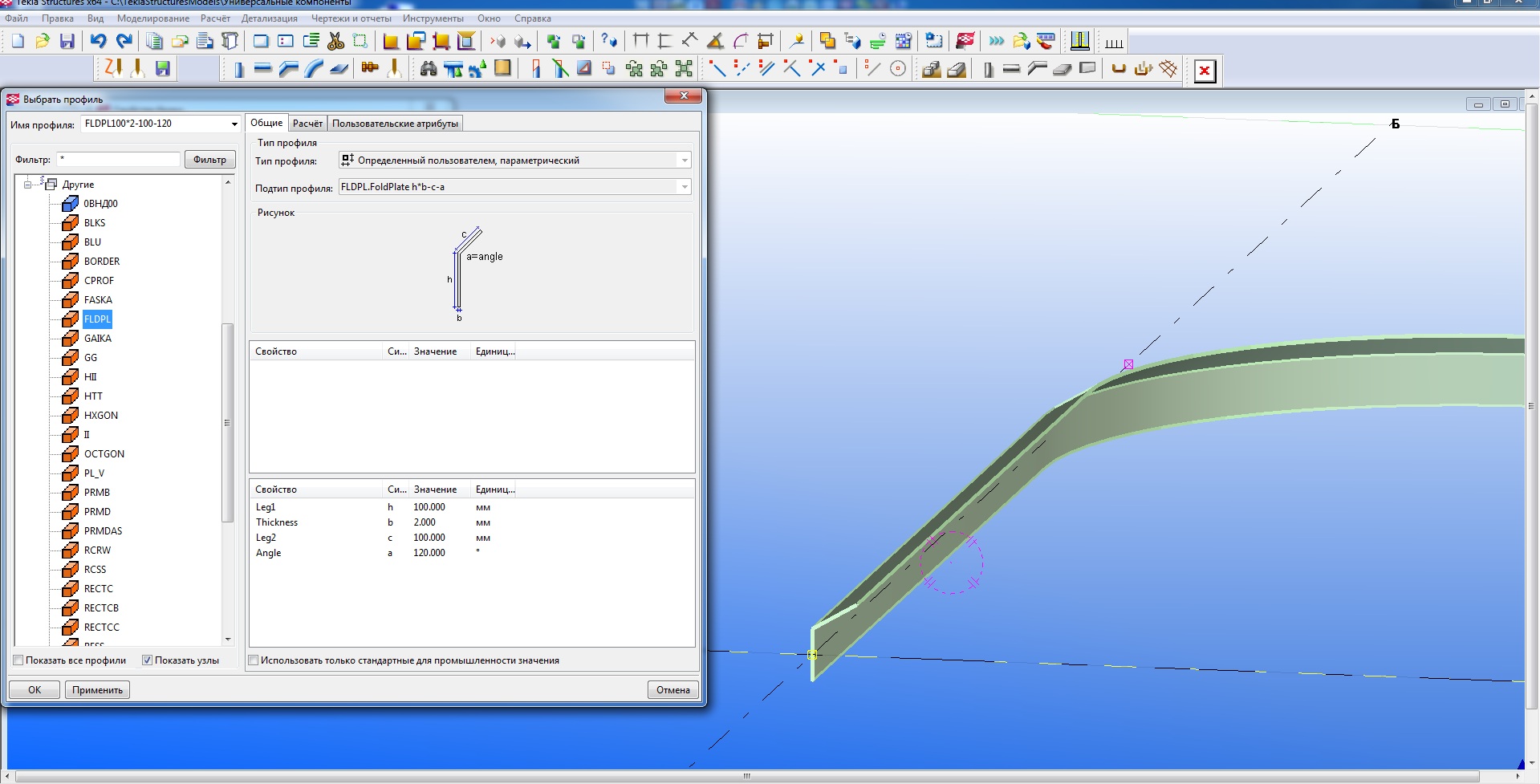

Я лично пользуюсь первым способом, создал нужный мне профиль и составной балкой изогнул на нужный мне угол.
Второй способ можно использовать профиль который уже есть в каталоге профилей (там менять значения переменных, полок, угла между ними ) и его изгибать составной балкой
Вложения
Скрин 62.jpg

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Гнутый уголок.

Сообщение PPS » 27 ноя 2013, 09:19

Имеется ввиду уголок гнут из пластины, а профиль по длине прямолинейный.

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Гнутый уголок в Tekla Structures

Сообщение troy-47 » 27 ноя 2013, 10:05

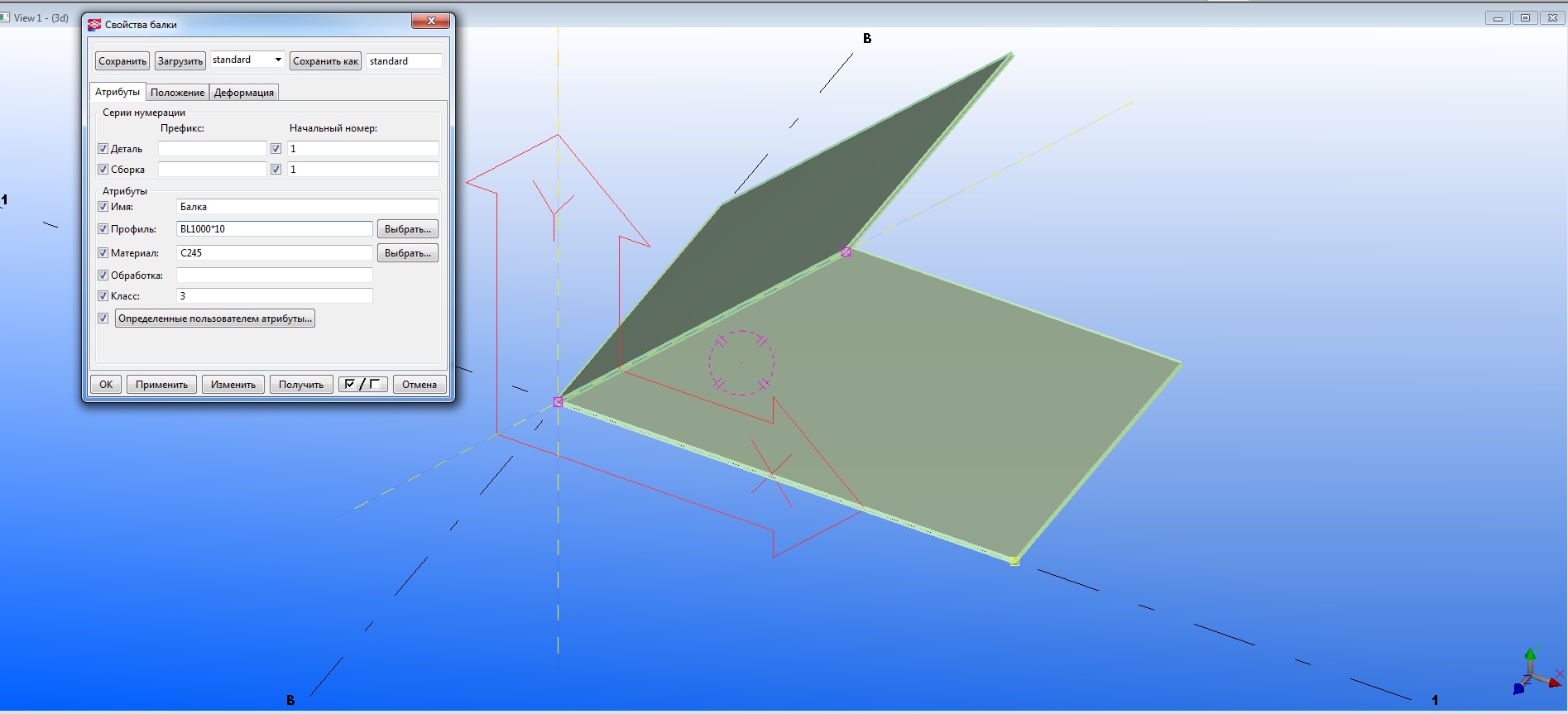

построить гнутый уголок по точкам, задав нужный угол, в свойстве балки указать нужную длину
Вложения
Скрин 63.jpg

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Гнутый уголок в Tekla Structures

Сообщение PPS » 27 ноя 2013, 10:24

Это понятно когда рабочая плоскость нормальная, а если ее я не могу поймать?

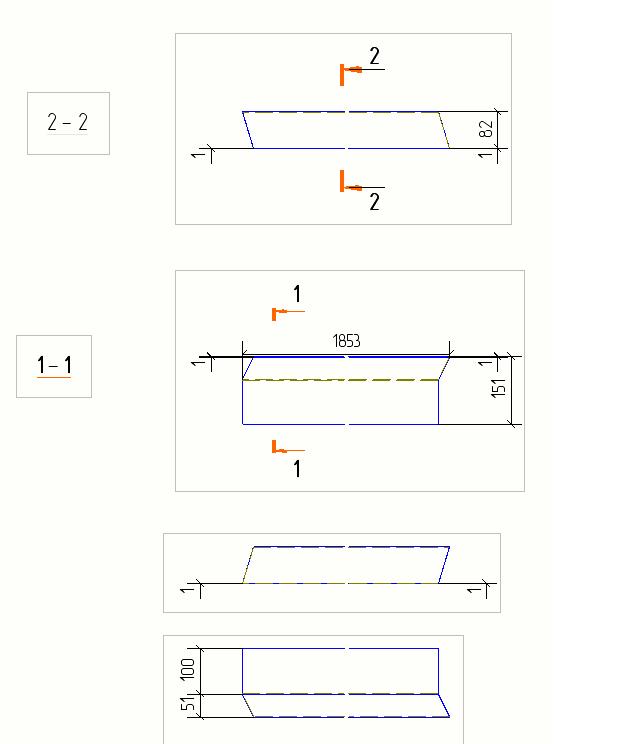

Еще вопрос если две пластины соединены кнопкой "прикрепить деталь", то на чертеже почему-то не видны сечения?
Это я в обход выше перечисленных методов попробовал сделать.

Как в редакторе эскизов задать угол параметрически? Через формулу расстояние между вершинами в треугольнике?
Вложения

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Гнутый уголок в Tekla Structures

Сообщение troy-47 » 27 ноя 2013, 11:02

плоскость можно задать свою, каую угодно и по разным данным: по трем точкам, по грани детали и т.д.
по поводу отображения вида сечения, попробуй поменять глубину отображения вида...
по созданию переменной изменения угла... с таким вопросом не сталкивался...

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Гнутый уголок в Tekla Structures

Сообщение PPS » 27 ноя 2013, 11:53

troy-47 писал(а):плоскость можно задать свою, каую угодно и по разным данным: по трем точкам, по грани детали и т.д.
тяжеловато, но получилось
спасибо!

Ответить
