Создание нескольких листов в Tekla Structures

Сообщение troy-47 » 16 апр 2013, 11:17

Не нашел похожей ветки, решил создать новую... подскажите как создать на одном листе чертеж общего вида, а на другом узлы? опишите алгоритм пожалуйста...

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Создание нескольких листов

Сообщение vladimir_a » 16 апр 2013, 11:20

создать узлы. создать второй пустой лист . узлы "переместить в чертеж"- во второй)

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Создание нескольких листов

Сообщение troy-47 » 16 апр 2013, 11:34

ага, сделал, а как быть с номерами листов на узлах? руками писать не очень хочется...

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Создание нескольких листов

Сообщение CuPo>I<a » 16 апр 2013, 12:27

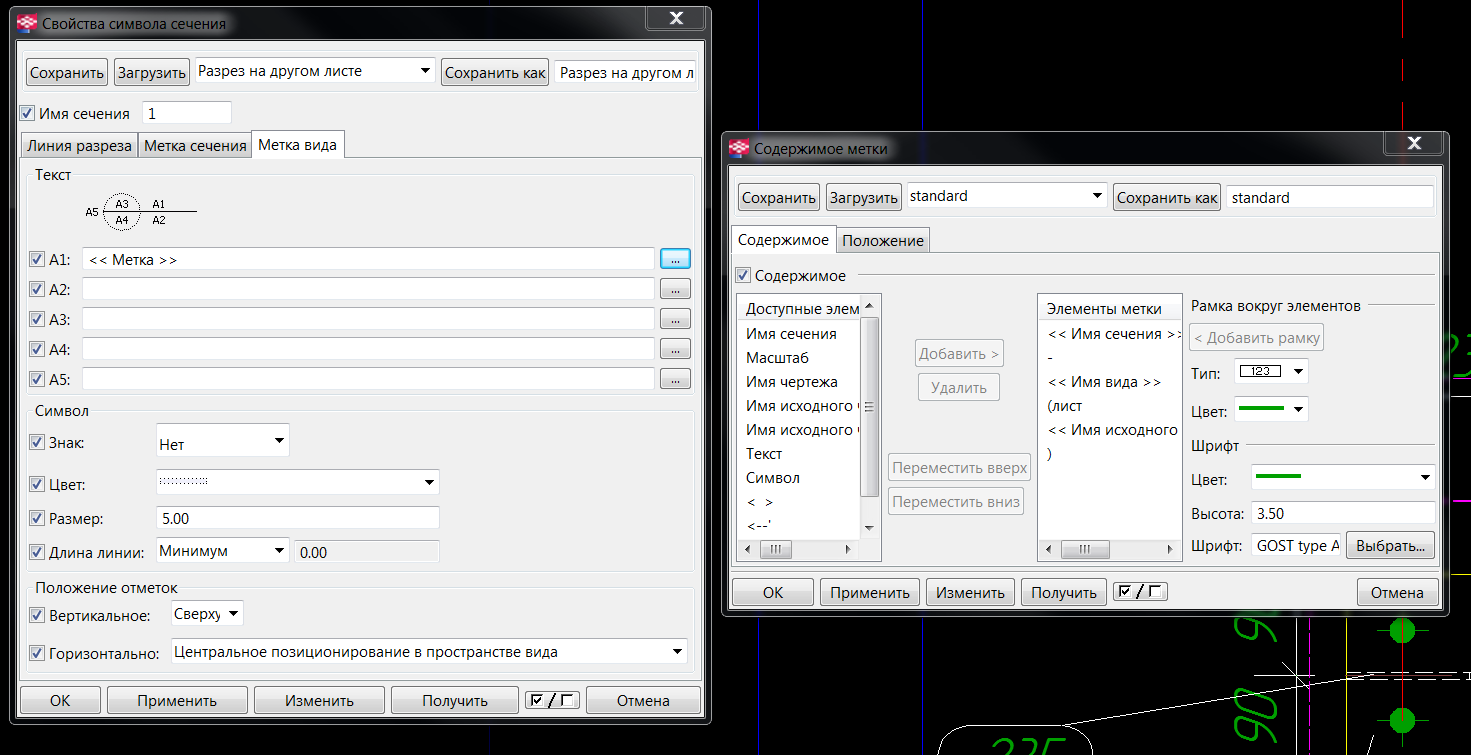

как-то так...
ЗЫ из имени чертежа берутся значения
Вложения

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Создание нескольких листов

Сообщение troy-47 » 16 апр 2013, 12:46

а еще вопросик, пытаюсь создать 3д вид узла ничего не выходит... выбрал деталь на виде - вид - создать вид по деталям на чертеже - а там кнопки не горят (3д вид, вид сверху и т.д)..

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Создание нескольких листов

Сообщение vladimir_a » 16 апр 2013, 12:49

troy-47 писал(а):а еще вопросик, пытаюсь создать 3д вид узла ничего не выходит... выбрал деталь на виде - вид - создать вид по деталям на чертеже - а там кнопки не горят (3д вид, вид сверху и т.д)..
тебе нужно этот вид сохранить под новым именем такой мини 3D получится вот с него должно получиться

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Создание нескольких листов

Сообщение troy-47 » 16 апр 2013, 12:49

вроде все делаю как написано в хелпе...

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Создание нескольких листов

Сообщение troy-47 » 16 апр 2013, 12:50

т.е. если я создал плоский вид узла, перенес его на другой узел, его там надо сохранить под новым именем?

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Создание нескольких листов

Сообщение troy-47 » 16 апр 2013, 13:04

чет не выходит его сохранить...

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Создание нескольких листов

Сообщение vladimir_a » 16 апр 2013, 16:37

troy-47 писал(а):чет не выходит его сохранить...
в модели строить нужно

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Создание нескольких листов

Сообщение troy-47 » 17 апр 2013, 09:50

vla писал(а):
troy-47 писал(а):чет не выходит его сохранить...
в модели строить нужно
с этим понятно... но как быть если я разрабатываю монтажный комплект, не могу же я эти все узлы вырисовывать и сохранять отдельно в модели? может у меня подход к разработке чертежей монтажного комплекта не тот? поделитесь советами, кто как разрабатывает монтажные комплекты... :cry:

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Создание нескольких листов в Tekla Structures

Сообщение troy-47 » 19 апр 2013, 07:09

Разобрался, надо было поменять координаты секущей плоскости, вбить руками...
