Ведомость раскроя профильного проката Tekla Structures

Сообщение alstey » 04 май 2016, 00:40

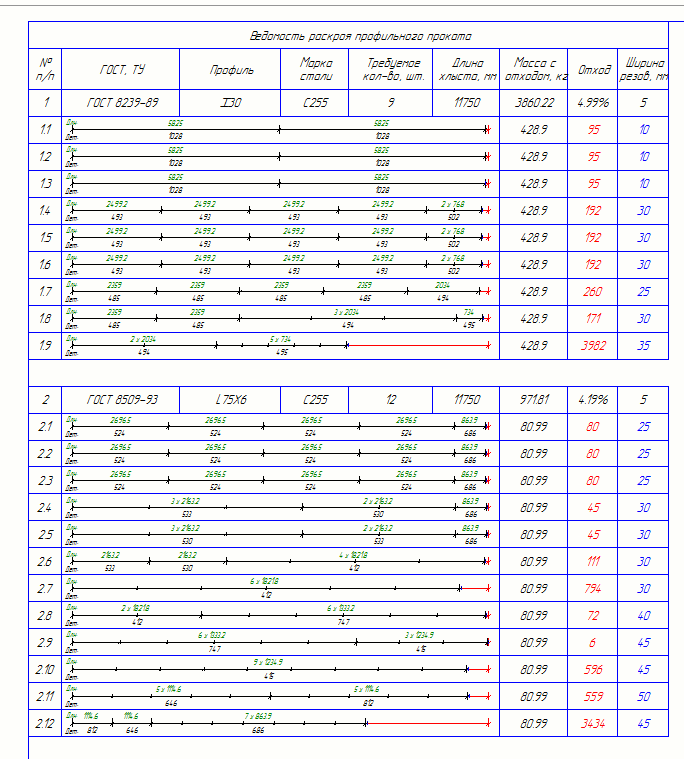

Создал вот такую ведомость при помощи weldapp. Растолкуйте, пжл, что здесь к чему...
Вложения

Obelus
Сообщения: 141
Регистрация: 18 янв 2016, 14:07

Re: Ведомость раскроя профильного проката

Сообщение Obelus » 04 май 2016, 11:21

alstey писал(а):Растолкуйте, пжл, что здесь к чему...
Ответ будет полезнее, если вы скажите какие именно места вам не понятны.
К тому же это укажет на места требующие доработки.

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Ведомость раскроя профильного проката

Сообщение alstey » 04 май 2016, 11:25

Obelus писал(а):
alstey писал(а):Растолкуйте, пжл, что здесь к чему...
Ответ будет полезнее, если вы скажите какие именно места вам не понятны.
К тому же это укажет на места требующие доработки.
из указанного в таблице понятно, что профили и их длины берутся из спецификации. А остальное требует разъяснения. Принцип?

Obelus
Сообщения: 141
Регистрация: 18 янв 2016, 14:07

Re: Ведомость раскроя профильного проката

Сообщение Obelus » 04 май 2016, 11:38

alstey писал(а):из указанного в таблице понятно, что профили и их длины берутся из спецификации. А остальное требует разъяснения. Принцип?
Вам рассказать как детали укладываются на хлыст (принцип расчета значений) или принцип компоновки таблицы, где-что находится и что обозначает?

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Ведомость раскроя профильного проката

Сообщение alstey » 04 май 2016, 11:55

Obelus писал(а):
alstey писал(а):из указанного в таблице понятно, что профили и их длины берутся из спецификации. А остальное требует разъяснения. Принцип?
Вам рассказать как детали укладываются на хлыст (принцип расчета значений) или принцип компоновки таблицы, где-что находится и что обозначает?

Нужно какое-то пояснение для людей, которые с этим не сталкивались. Думаю, таких большинство

Obelus
Сообщения: 141
Регистрация: 18 янв 2016, 14:07

Re: Ведомость раскроя профильного проката

Сообщение Obelus » 04 май 2016, 12:29

alstey писал(а):Нужно какое-то пояснение для людей, которые с этим не сталкивались.
Ок, в будущем я напишу более подробную справку по плагинам, но пока так:

Плагин «Ведомость раскроя» позволяет сократить затраты стали при производстве и упростить работу завода.
Сразу видно необходимое количество хлыстов, массу стали для заказа, план раскроя.

Это нужно чтобы отход на раскрой не просто добавлялся фиксированным процентом при заказе, а основывался на реальных данных.
Так масса заказа на некоторые позиции может быть значительно меньше, соответственно цена тоже.
Однако пока плагин не умеет использовать отход хлыста для экономии и не учитывает угол реза деталей, это есть в планах.
Поэтому если многие детали чуть больше половины хлыста и нет коротких деталей, чтобы рационально использовать отход, то такие профиля завод должен сам просмотреть и оптимизировать отход(как это делается сейчас).

Обратите внимание, что если деталь больше длинны хлыста указанной вами для этого профиля — такая деталь не будет учтена и появится сообщение с предупреждением.
Также полезно знать что если на чертёж вставлен вид — детали возьмутся из него а не со всей модели. Это можно использовать для фильтрации только нужного.

В таблице единственное, на мой взгляд, что может потребовать пояснения это крайняя правая колонка.
Сверху в этой колонке (в шапке каждого профиля) указана ширина одного реза — 5, а ниже для каждого хлыста указывается сумма отходов на рез (синие цифры).

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Ведомость раскроя профильного проката

Сообщение alstey » 04 май 2016, 15:26

Obelus писал(а):
alstey писал(а):Нужно какое-то пояснение для людей, которые с этим не сталкивались.
Ок, в будущем я напишу более подробную справку по плагинам, но пока так:

Плагин «Ведомость раскроя» позволяет сократить затраты стали при производстве и упростить работу завода.
Сразу видно необходимое количество хлыстов, массу стали для заказа, план раскроя.

Это нужно чтобы отход на раскрой не просто добавлялся фиксированным процентом при заказе, а основывался на реальных данных.
Так масса заказа на некоторые позиции может быть значительно меньше, соответственно цена тоже.
Однако пока плагин не умеет использовать отход хлыста для экономии и не учитывает угол реза деталей, это есть в планах.
Поэтому если многие детали чуть больше половины хлыста и нет коротких деталей, чтобы рационально использовать отход, то такие профиля завод должен сам просмотреть и оптимизировать отход(как это делается сейчас).

Обратите внимание, что если деталь больше длинны хлыста указанной вами для этого профиля — такая деталь не будет учтена и появится сообщение с предупреждением.
Также полезно знать что если на чертёж вставлен вид — детали возьмутся из него а не со всей модели. Это можно использовать для фильтрации только нужного.

В таблице единственное, на мой взгляд, что может потребовать пояснения это крайняя правая колонка.
Сверху в этой колонке (в шапке каждого профиля) указана ширина одного реза — 5, а ниже для каждого хлыста указывается сумма отходов на рез (синие цифры).
Спасибо за разъяснения, но давайте конкретно спрошу.
Если ведомость делать на чертеже сборки, раскрой берется исходя из какого объема конструкций?
У меня сборка СТ11, в ней Двутавр 30 поз. 1028 длиной 5825 одна позиция, всего в модели таких 4 позиции. В раскрое же показано, что их 7. Как это понимать?
Вложения
280905-П_ДС2 Лист Сборка СТ-11, размер листа-841x594.pdf
(222.87 КБ) 668 скачиваний

Obelus
Сообщения: 141
Регистрация: 18 янв 2016, 14:07

Re: Ведомость раскроя профильного проката

Сообщение Obelus » 04 май 2016, 15:47

alstey писал(а): У меня сборка СТ11, в ней Двутавр 30 поз. 1028 длиной 5825 одна позиция, всего в модели таких 4 позиции. В раскрое же показано, что их 7. Как это понимать?
Сразу бы так)
Ведомость изначально тестировалась на чертежах общего вида, возможность брать детали не из всей модели, а с вида была добавлена недавно.
Скорее всего данная ошибка возникает от того что плагин собирает все детали с каждого вида и повторения не отбрасываются, протестируем, исправим.
Спасибо за найденную проблему!

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Ведомость раскроя профильного проката

Сообщение alstey » 04 май 2016, 16:17

Вообще, вещь будет очень полезная, если допилить.
Нашел еще кое-что в excel. Конечно, нужно реализовать стыковку отходов и будет бомба.
Вложения

Obelus
Сообщения: 141
Регистрация: 18 янв 2016, 14:07

Re: Ведомость раскроя профильного проката

Сообщение Obelus » 04 май 2016, 17:37

alstey писал(а):Нашел еще кое-что в excel
Длину исправил, будет завтра в обновлении, скорее всего вместе с исправлением дублирующихся деталей.
А что не так с мм, как надо?

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Ведомость раскроя профильного проката

Сообщение alstey » 04 май 2016, 17:38

Obelus писал(а):
alstey писал(а):Нашел еще кое-что в excel
Длину исправил, будет завтра в обновлении, скорее всего вместе с исправлением дублирующихся деталей.
А что не так с мм, как надо?
Там разве не метры?

Obelus
Сообщения: 141
Регистрация: 18 янв 2016, 14:07

Re: Ведомость раскроя профильного проката

Сообщение Obelus » 04 май 2016, 17:55

alstey писал(а):Там разве не метры?

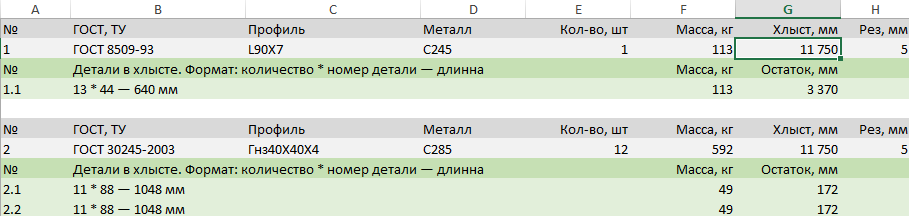

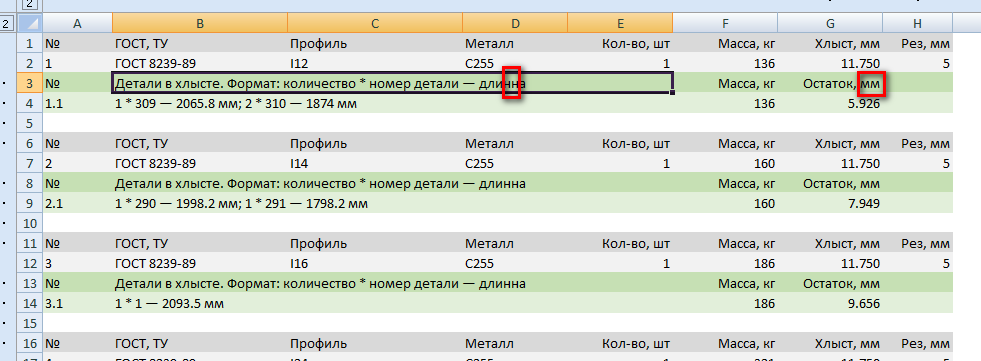

Ну, должны быть миллиметры) Проблема в настройках экселя, там для удобства чтения стоит форматирование — отделяются метры пробелом, но у вас вместо пробела стоит точка.
да, скриншот со старой версии где длина не исправлена, знаю)

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Ведомость раскроя профильного проката

Сообщение alstey » 04 май 2016, 18:22

Obelus писал(а):
alstey писал(а):Там разве не метры?
Ну, должны быть миллиметры) Проблема в настройках экселя, там для удобства чтения стоит форматирование — отделяются метры пробелом, но у вас вместо пробела стоит точка.
да, скриншот со старой версии где длина не исправлена, знаю)
Понял, все нормально

Obelus
Сообщения: 141
Регистрация: 18 янв 2016, 14:07

Re: Ведомость раскроя профильного проката

Сообщение Obelus » 06 май 2016, 13:11

Обновил плагин. Теперь детали на чертеже учитываются только 1 раз, даже если встречаются на разных видах.
Обратите внимание, что детали все равно берутся с видов на чертеже, а не из конкретной сборки.
Из-за этого если у вас есть например однодетальные виды раскопированные с чертежей другой сборки — они тоже будут в раскрое (т.к. ID этих деталей другой).
Но на самом деле не совсем понимаю зачем нужна эта ведомость на чертежах сборок...

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Ведомость раскроя профильного проката

Сообщение troy-47 » 11 май 2016, 10:02

Плагин прикольный, нужный, хотелось бы еще с листовыми деталями чтобы отход было видно

Obelus
Сообщения: 141
Регистрация: 18 янв 2016, 14:07

Re: Ведомость раскроя профильного проката

Сообщение Obelus » 11 май 2016, 15:24

troy-47 писал(а):Плагин прикольный, нужный, хотелось бы еще с листовыми деталями чтобы отход было видно
Листовой раскрой — тема сложная, для него есть отдельные большие программы, например Техтран, в котором кстати приличная интеграция с теклой есть.

UrsulaBen
Сообщения: 4
Регистрация: 29 ноя 2021, 11:06

Re: Ведомость раскроя профильного проката Tekla Structures

Сообщение UrsulaBen » 29 ноя 2021, 12:40

Плагин прикольный, нужный, хотелось бы еще с листовыми деталями чтобы отход было видно


——————————————————————————————————
cappello da elfo

genadil
Сообщения: 2
Регистрация: 21 июл 2020, 14:28

Re: Ведомость раскроя профильного проката Tekla Structures

Сообщение genadil » 03 янв 2022, 11:16

плагин супер! но к сожалению сохранение атрибутов не работает
меняю значение длина хлыста на 12000 нажимаю кнопку сохранить
закрываю приложение и чертёж
открываю обратно чертёж, клацаю на таблицу
значение в ярлыке "настройки" вернулось на 11980. кнопка загрузить ничего не делает
среда default
постоянно приходиться это поправлять пожалуйста исправьте неполадку

shavkatov7
Сообщения: 1
Регистрация: 06 дек 2022, 20:55

Re: Ведомость раскроя профильного проката Tekla Structures

Сообщение shavkatov7 » 06 дек 2022, 21:02

Плагин бомба но он не делает раскрой по листовым деталям

Ответить
