Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 06 авг 2015, 02:57

Как сделать, чтобы метки и названия разрезов после конвертации в dwg отображались цифрами? Вместо цифр выходят латинские буквы. Шрифт в текле и автокаде после конвертации- topengineer.ttf

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: конвертация шрифтов в autocad

Сообщение DrBianko » 06 авг 2015, 04:17

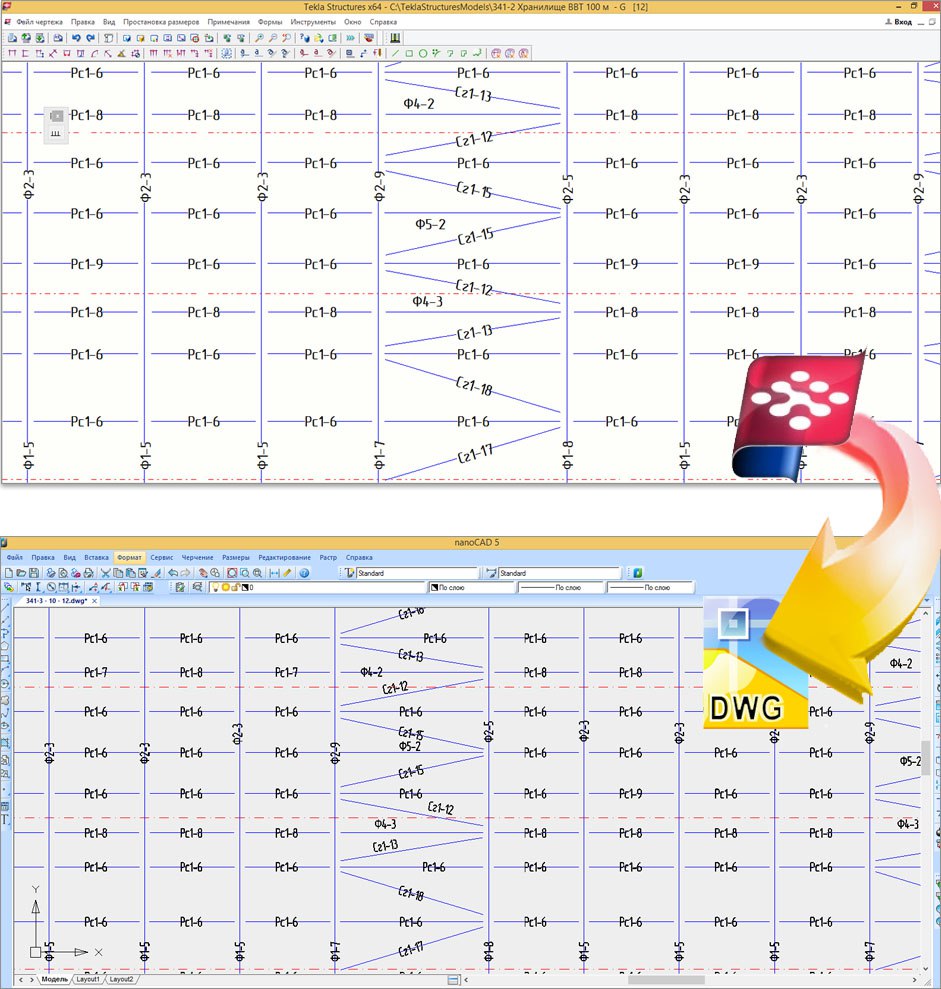

Вообще так и должно экспортироваться, шрифт в автокаде должен оставаться topengineer. И все выглядит как в Текле (главное что бы шрифты эти установлены были)

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: конвертация шрифтов в autocad

Сообщение CuPo>I<a » 06 авг 2015, 06:00

DrBianko писал(а):(главное что бы шрифты эти установлены были)
кроме установленных шрифтов, надо еще файл конвертации шрифтов нормально сделать

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: конвертация шрифтов в autocad

Сообщение alstey » 06 авг 2015, 08:33

DrBianko писал(а):Вообще так и должно экспортироваться, шрифт в автокаде должен оставаться topengineer. И все выглядит как в Текле (главное что бы шрифты эти установлены были)

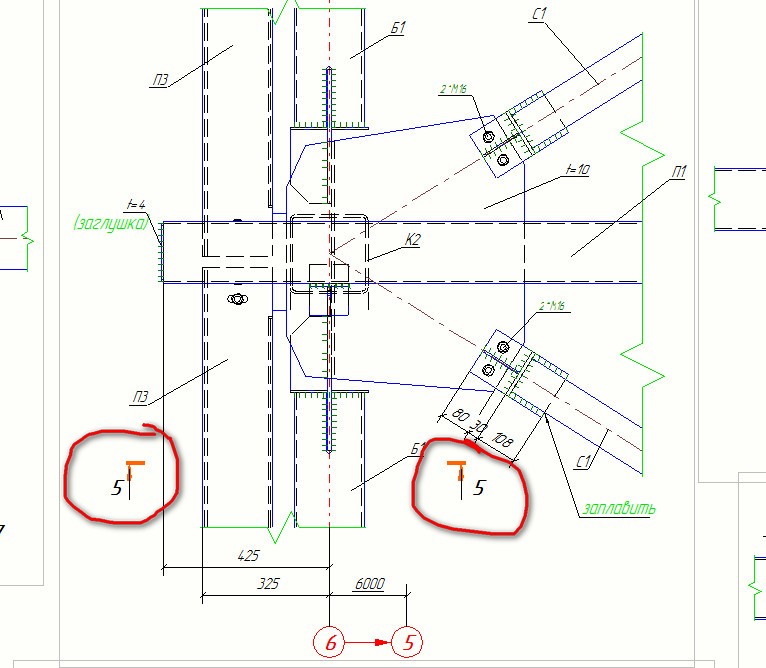

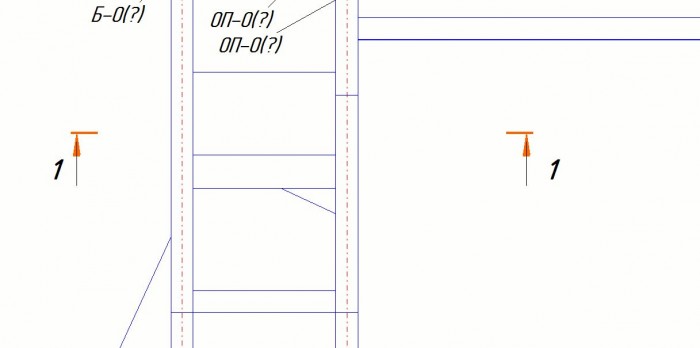

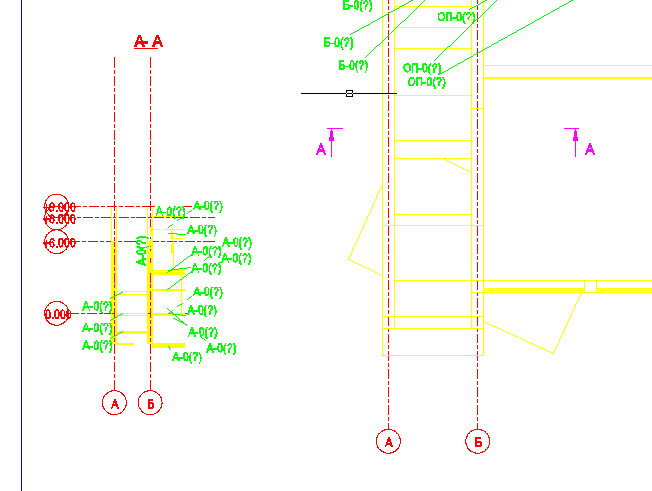

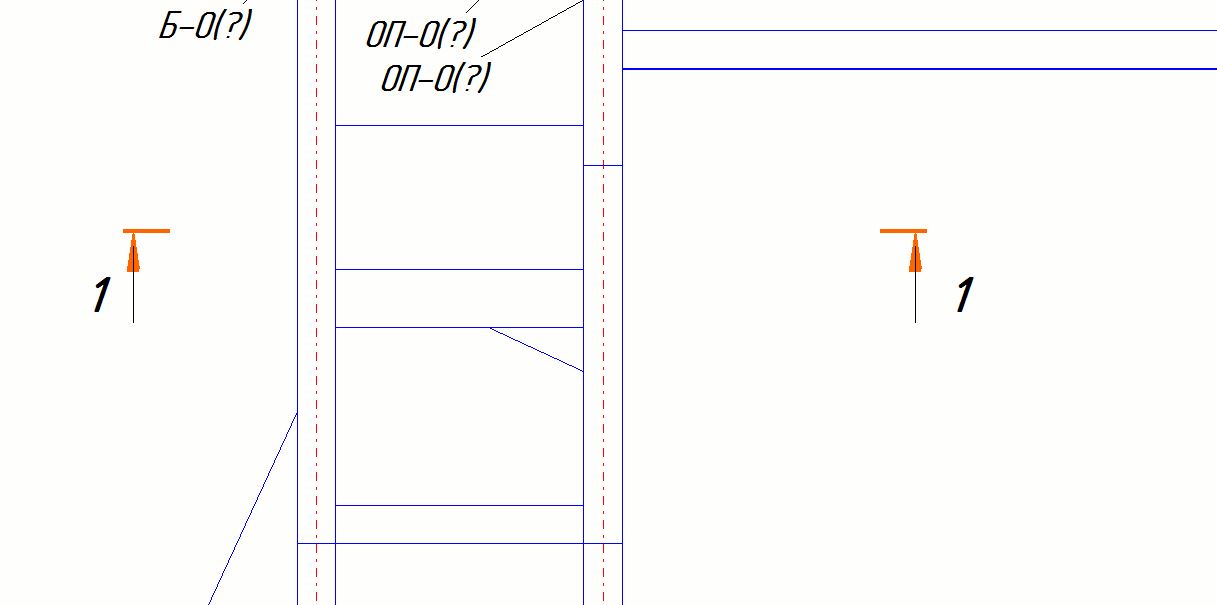

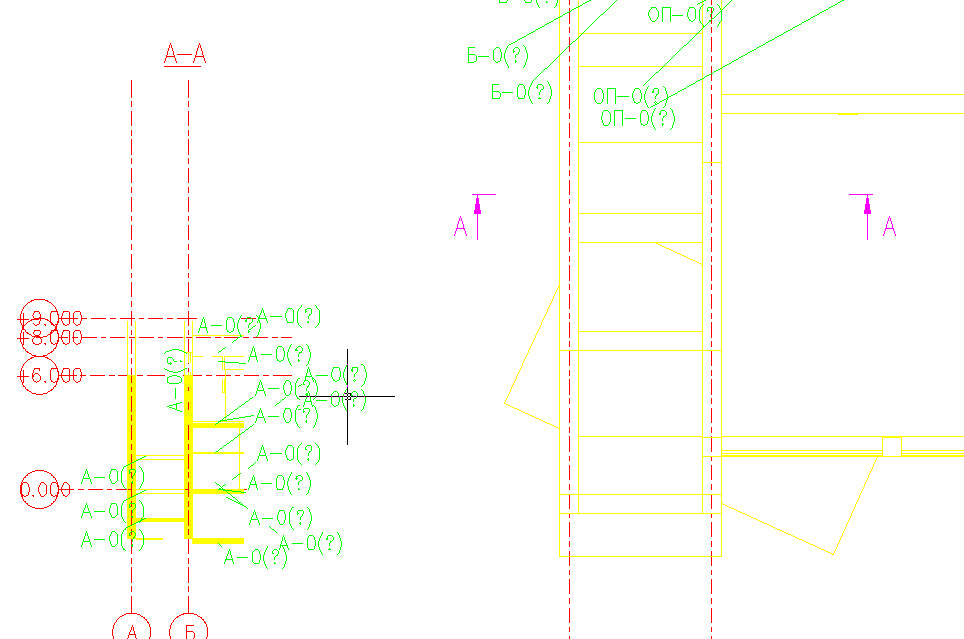

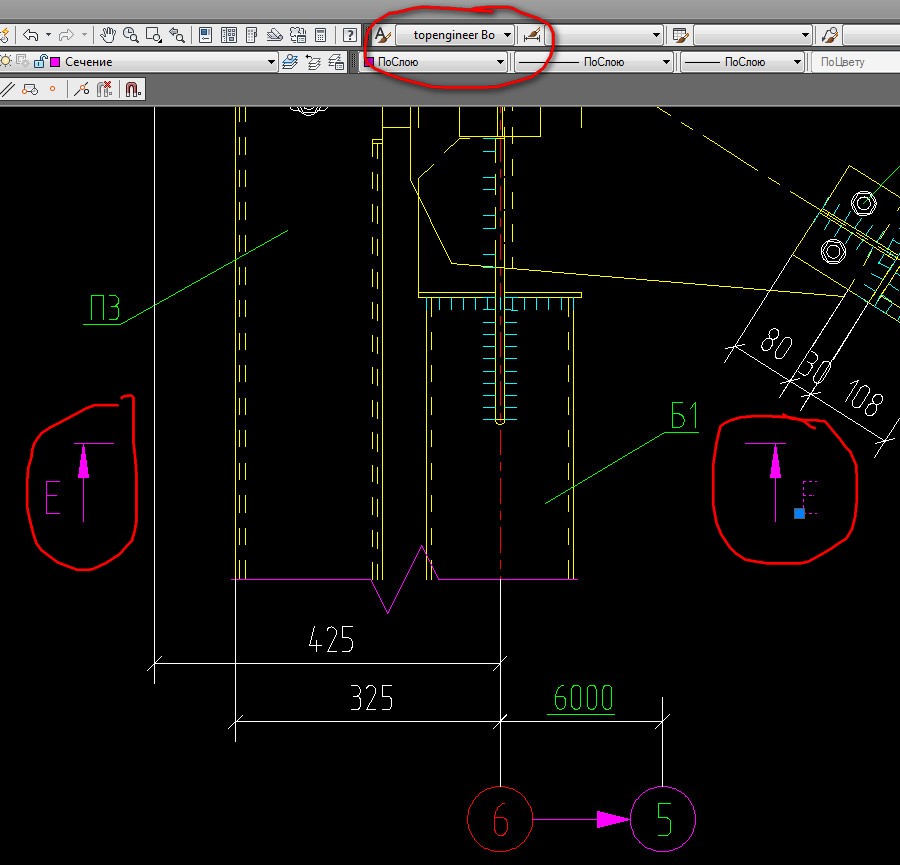

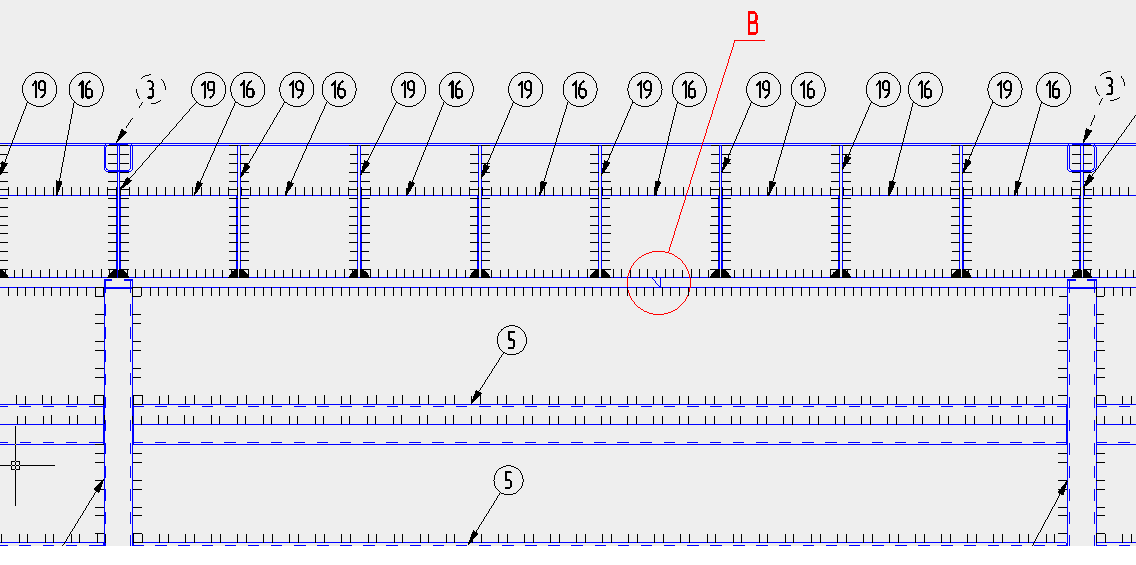

Все вроде так и выглядит (не считая наклон шрифта) и шрифт topengineer в метках разрезов. Но вместо цифр- A, B, C, D, E и т.д. В самом topengineer латинские буквы заменены цифрами, почему в автокаде вылазят буквы?
Вложения
автокад
tekla

Аватара пользователя
100k
Сообщения: 172
Регистрация: 12 фев 2014, 11:04

Re: конвертация шрифтов в autocad

Сообщение 100k » 06 авг 2015, 09:10

Потому что шрифт теклы, видимо, отредактирован вручную (буквы перебиты на цифры), так как текла по автомату ставит буквы вместо цифр.

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: конвертация шрифтов в autocad

Сообщение alstey » 06 авг 2015, 09:21

100k писал(а):Потому что шрифт теклы, видимо, отредактирован вручную (буквы перебиты на цифры), так как текла по автомату ставит буквы вместо цифр.
Так ведь автокад тот же шрифт подставляет. Почему вылазят буквы?

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: конвертация шрифтов в autocad

Сообщение alstey » 06 авг 2015, 09:23

100k писал(а):Потому что шрифт теклы, видимо, отредактирован вручную (буквы перебиты на цифры), так как текла по автомату ставит буквы вместо цифр.
а Вам, кстати, большое спасибо за оси. Как видите, в действии. Из разряда must have.

Аватара пользователя
100k
Сообщения: 172
Регистрация: 12 фев 2014, 11:04

Re: конвертация шрифтов в autocad

Сообщение 100k » 06 авг 2015, 10:04

Таки я вам скажу, что это то, что не жалко отдать.. а я очень жадный :mrgreen:

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: конвертация шрифтов в autocad

Сообщение alstey » 06 авг 2015, 10:13

100k писал(а):Таки я вам скажу, что это то, что не жалко отдать.. а я очень жадный :mrgreen:
Побольше бы таких жадных:). Так есть мысли по поводу шрифта?

Yuzer
Сообщения: 200
Регистрация: 26 май 2012, 12:39
Откуда: Україна Харків

Re: конвертация шрифтов в autocad

Сообщение Yuzer » 06 авг 2015, 10:21

alstey писал(а):
100k писал(а):Потому что шрифт теклы, видимо, отредактирован вручную (буквы перебиты на цифры), так как текла по автомату ставит буквы вместо цифр.
Так ведь автокад тот же шрифт подставляет. Почему вылазят буквы?
Уже пояснили, что шрифты перебиты.
Для понимания процесса, открой в папке со средой папку fonts и открой блокнотом шрифт TeklaStructuresFont.

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: конвертация шрифтов в autocad

Сообщение alstey » 06 авг 2015, 10:42

Yuzer писал(а):
alstey писал(а):
100k писал(а):Потому что шрифт теклы, видимо, отредактирован вручную (буквы перебиты на цифры), так как текла по автомату ставит буквы вместо цифр.
Так ведь автокад тот же шрифт подставляет. Почему вылазят буквы?
Уже пояснили, что шрифты перебиты.
Для понимания процесса, открой в папке со средой папку fonts и открой блокнотом шрифт TeklaStructuresFont.
Если шрифт topengineer перебит, почему в автокаде он отображается по-другому?

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение DrBianko » 06 авг 2015, 13:31

Не знаю честно....скиньте чертеж что ли в DWG я посмотрю

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 06 авг 2015, 14:32

DrBianko писал(а):Не знаю честно....скиньте чертеж что ли в DWG я посмотрю
Вложение 1-1.JPG больше недоступно
Вот
Вложения
Лист из Общий вид G 18.rar
(311.91 КБ) 790 скачиваний

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 07 авг 2015, 03:44

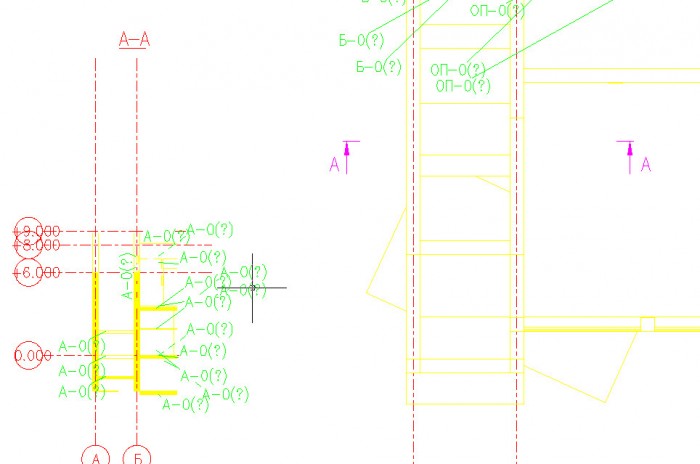

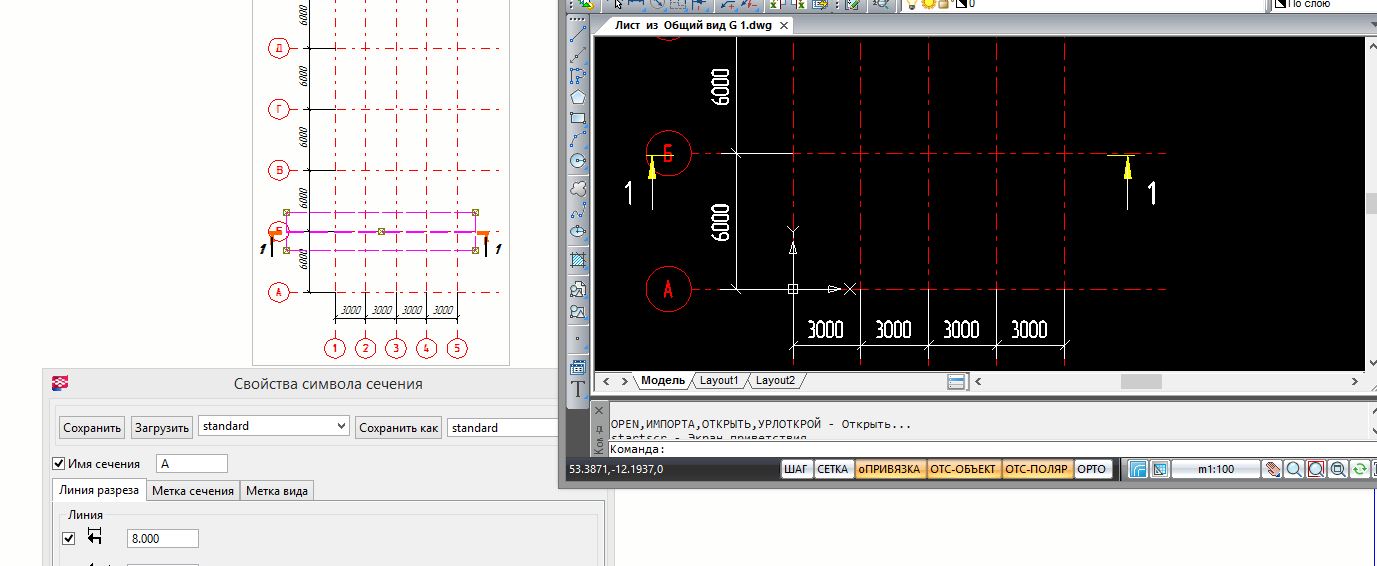

Ковырялся-ковырялся и заметил одну вещь: в автокаде стилю текста topengineer присваивается шрифт GOST 2.304a.shx. При изменении этого сопоставления на шрифт Topeingineer.ttf и после регенерации шрифт отображается как надо. Возможно это потому что в XS_DXF_FONT_NAME стоит GOST2304А? Но если оттуда убрать запись, тогда то же самое, но вместо GOST 2.304 появляется arial.
DrBianko писал(а):Не знаю честно....скиньте чертеж что ли в DWG я посмотрю
Доктор, как это у вас все так гладко? По умолчанию? Или настройки какие есть?

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение DrBianko » 18 авг 2015, 09:27

ВСе найтройки которые у меня есть в среде

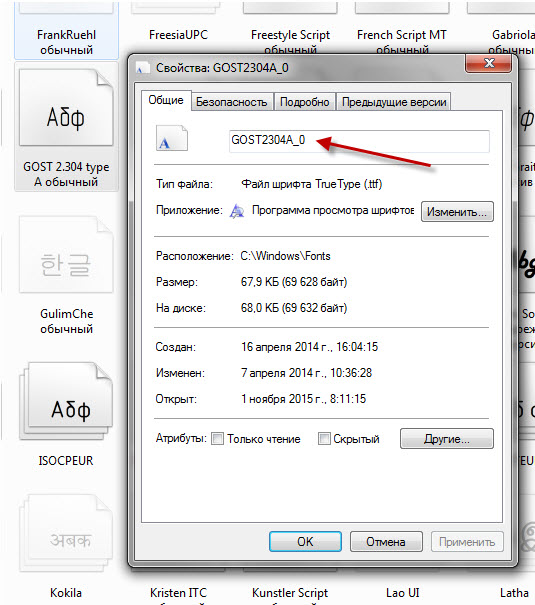

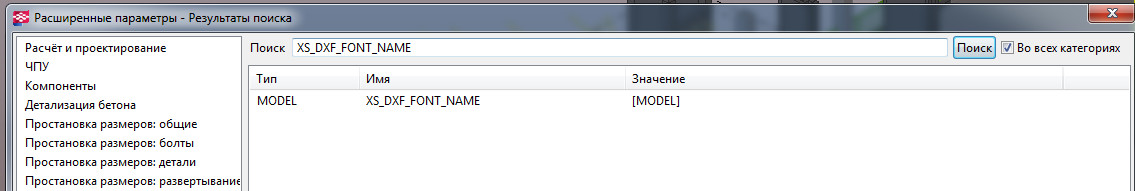

Да, именно из-за этого параметра XS_DXF_FONT_NAME стоит GOST2304А.
Модель создавалась ранее.

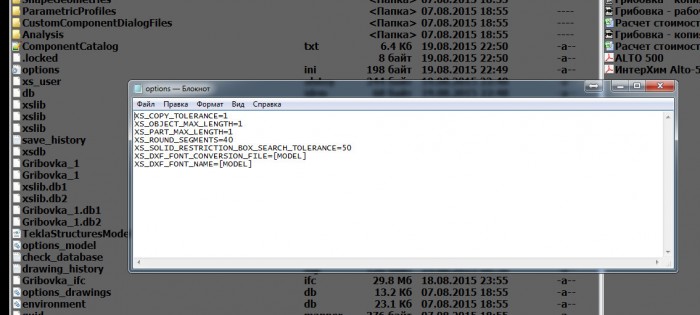

Закройте модель и в блокноте в файлах options.txt и options.ini сделайте параметры:
XS_DXF_FONT_CONVERSION_FILE= [MODEL]
XS_DXF_FONT_NAME= [MODEL]

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 19 авг 2015, 18:35

DrBianko писал(а):ВСе найтройки которые у меня есть в среде

Да, именно из-за этого параметра XS_DXF_FONT_NAME стоит GOST2304А.
Модель создавалась ранее.

Закройте модель и в блокноте в файлах options.txt и options.ini сделайте параметры:
XS_DXF_FONT_CONVERSION_FILE= [MODEL]
XS_DXF_FONT_NAME= [MODEL]
А где эти файлы options.txt и options.ini ?

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 19 авг 2015, 18:55

DrBianko писал(а):ВСе найтройки которые у меня есть в среде

Да, именно из-за этого параметра XS_DXF_FONT_NAME стоит GOST2304А.
Модель создавалась ранее.

Закройте модель и в блокноте в файлах options.txt и options.ini сделайте параметры:
XS_DXF_FONT_CONVERSION_FILE= [MODEL]
XS_DXF_FONT_NAME= [MODEL]

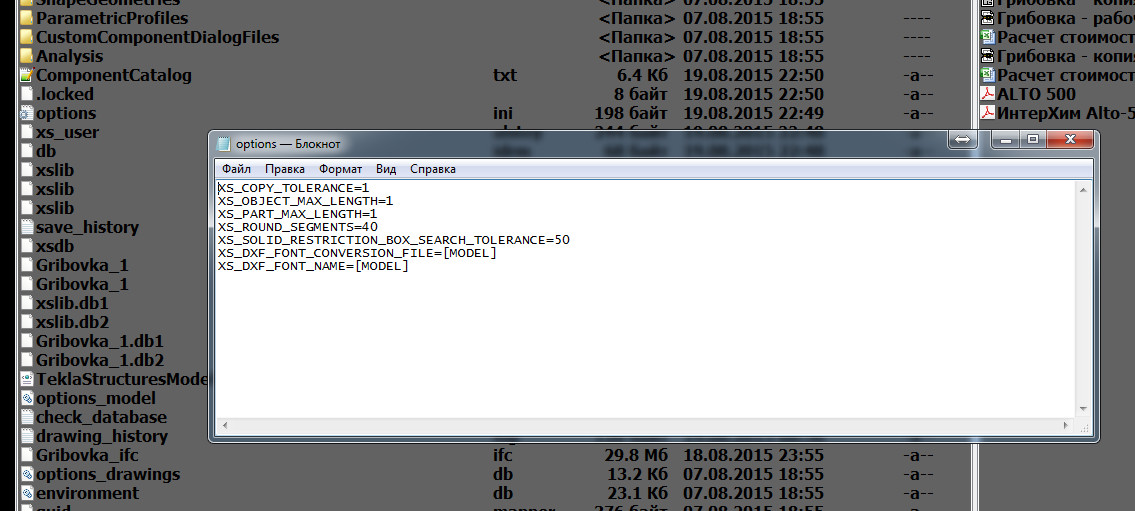

options.txt не нащел, в options.ini поставил как Вы написали, результат не изменился.

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение DrBianko » 19 авг 2015, 20:15

Модель на почту drbianko@mail.ru если не секретная она

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 19 авг 2015, 20:28

DrBianko писал(а):Модель на почту drbianko@mail.ru если не секретная она
конечно

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение DrBianko » 19 авг 2015, 21:30

1-1 2.JPG
Изменил просто расширенные параметры

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 19 авг 2015, 21:51

DrBianko писал(а):
1-1 2.JPG
Изменил просто расширенные параметры
Что поменяли, можно подробнее?

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение DrBianko » 19 авг 2015, 22:43

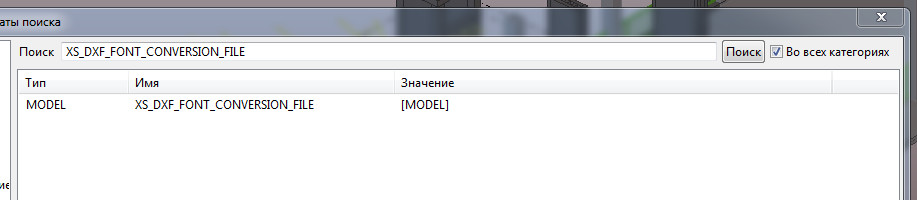

Закройте модель и в блокноте в файлах options.txt и options.ini сделайте параметры:
XS_DXF_FONT_CONVERSION_FILE= [MODEL]
XS_DXF_FONT_NAME= [MODEL]

У вас было
XS_DXF_FONT_CONVERSION_FILE=[MODEL] [MODEL]
XS_DXF_FONT_NAME=[MODEL] [MODEL]

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 19 авг 2015, 22:57

DrBianko писал(а):Закройте модель и в блокноте в файлах options.txt и options.ini сделайте параметры:
XS_DXF_FONT_CONVERSION_FILE= [MODEL]
XS_DXF_FONT_NAME= [MODEL]

У вас было
XS_DXF_FONT_CONVERSION_FILE=[MODEL] [MODEL]
XS_DXF_FONT_NAME=[MODEL] [MODEL]
Вот что у меня. Где найти options.txt?
Вложения

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение DrBianko » 19 авг 2015, 23:14

хмммм, а в той моделе которую я скинул работает?

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 19 авг 2015, 23:22

DrBianko писал(а):хмммм, а в той моделе которую я скинул работает?
Вот с вашей модели
Вложения

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 26 окт 2015, 20:47

Говорят, в обновлении от 15.10.2015 решен вопрос конвертации шрифтов в автокад. Но, поскольку у меня обновления этого не видно, можно как-то получить хотя бы инструкции по правильной конвертации шрифтов в автокад?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение Таран Д. А. » 28 окт 2015, 13:19

Создай новый проект с новыми настройками
проверь экспорт.
Возможно у тебя сохранились настройки в проекте

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 28 окт 2015, 13:21

Таран Д. А. писал(а):Создай новый проект с новыми настройками
проверь экспорт.
Возможно у тебя сохранились настройки в проекте
Прошу выслать нужные файлы, связанные с экспортом. Только так и проверю.
И честно говоря непонятно, что с тем обновлением?

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение DrBianko » 29 окт 2015, 18:39

Какие файлы? Что не экспортируется?
В каком виде чертеж автокадовский, если новую модель создать? (для проверки основные линии должны быть синими(раньше голубые были) и с толщиной линий, а шрифты GOST type A)

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение Таран Д. А. » 29 окт 2015, 18:43

Как то так

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 29 окт 2015, 20:08

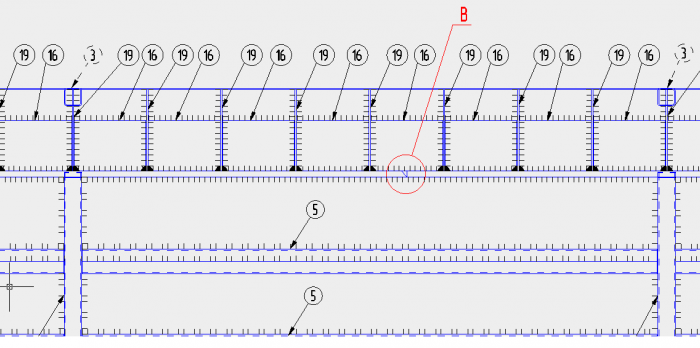

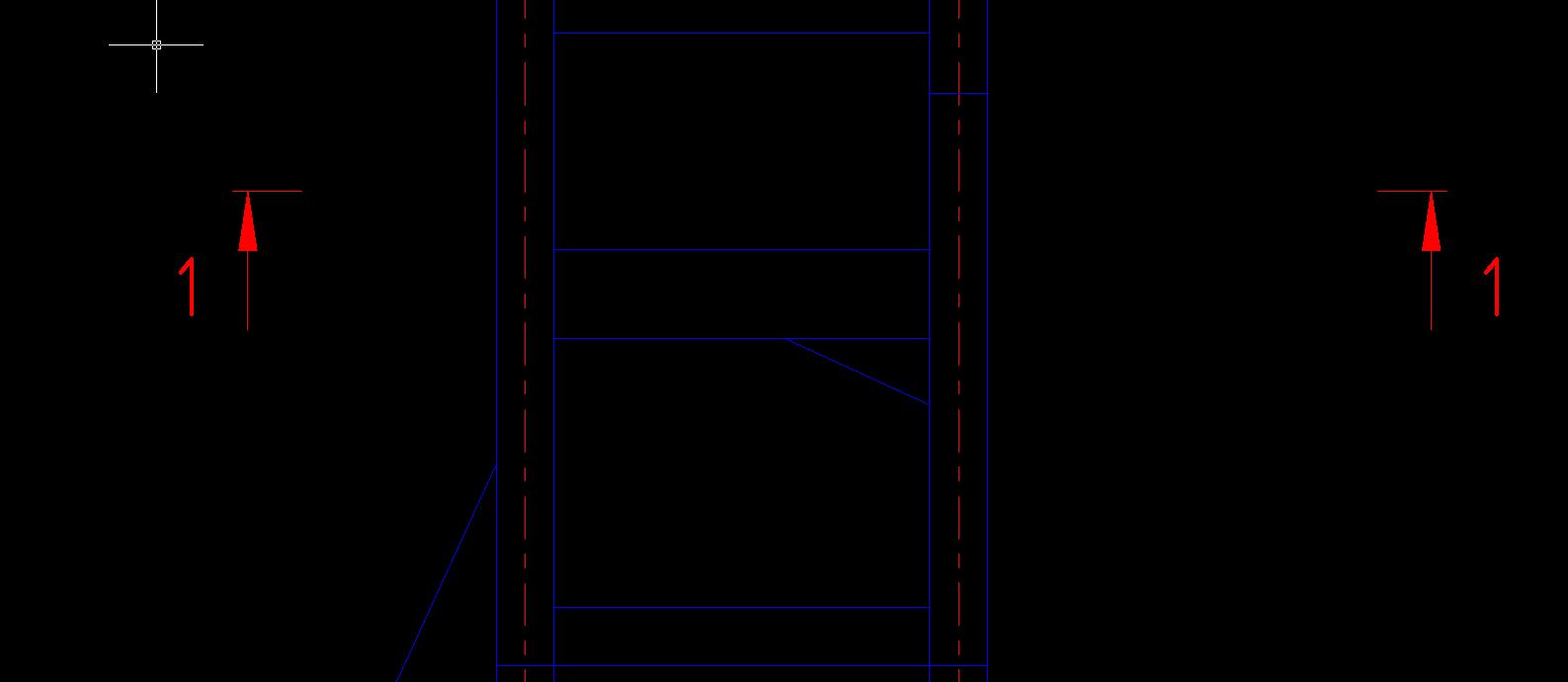

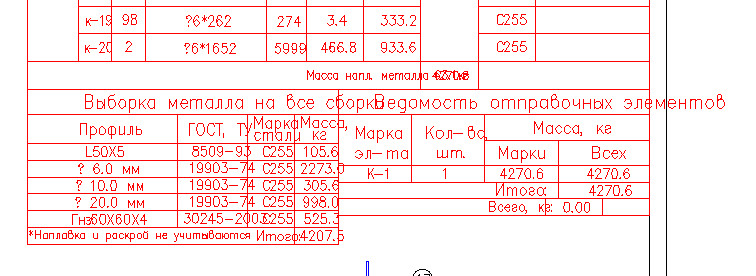

Создал новый проект. После конвертации получается ерунда, приходится вручную править. В качестве вещдока прилагаю файл в dwg (конвертация по молчанию)
Вложения
075-250914-РП-Т4.1-01 Лист 2 из Сборка К-1.rar
(601.13 КБ) 678 скачиваний

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение DrBianko » 29 окт 2015, 22:35

Что не так?

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 30 окт 2015, 02:17

DrBianko писал(а):
Вложение 123.PNG больше недоступно
Что не так?

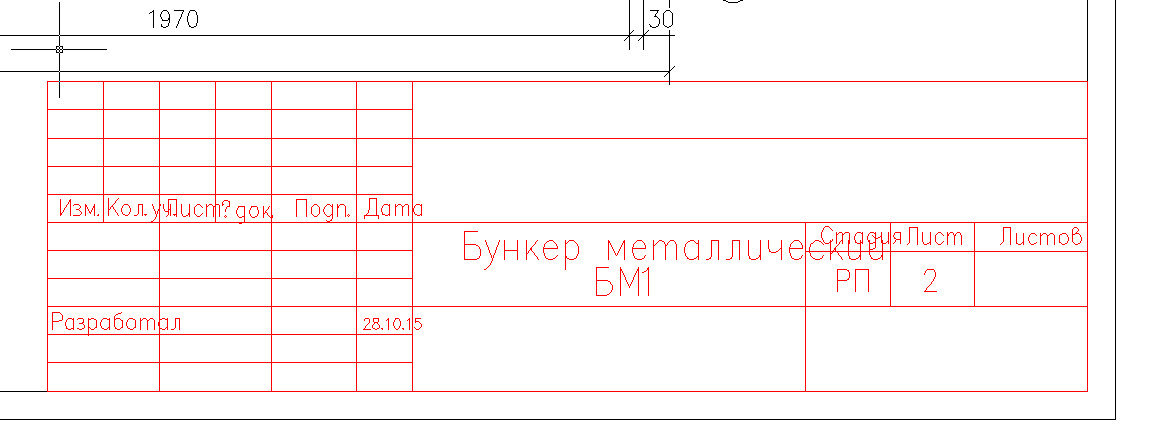

У меня проблемы со шрифтами возникают, точнее со стилями. Правится только вручную после конвертации в автокаде.
Вложения

rka
Сообщения: 100
Регистрация: 11 янв 2012, 12:19
Откуда: Курган

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение rka » 30 окт 2015, 06:21

Такая лабуда была пока не удалил дубляжи шрифтов и изменил значения (типа GOST_A_0.TTF на GOST_A.TTF).
Какие значения шрифтов необходимы:
1. Открываем файл в AutoCad
2. Нажимаем F2
3. Смотрим "Подстановка [simplex.shx] вместо " ххх
4. ххх повторяем в значениях шрифтов.
Вложения
30-10-2015 8-16-14.jpg

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 30 окт 2015, 13:06

rka писал(а):Такая лабуда была пока не удалил дубляжи шрифтов и изменил значения (типа GOST_A_0.TTF на GOST_A.TTF).
Какие значения шрифтов необходимы:
1. Открываем файл в AutoCad
2. Нажимаем F2
3. Смотрим "Подстановка [simplex.shx] вместо " ххх
4. ххх повторяем в значениях шрифтов.

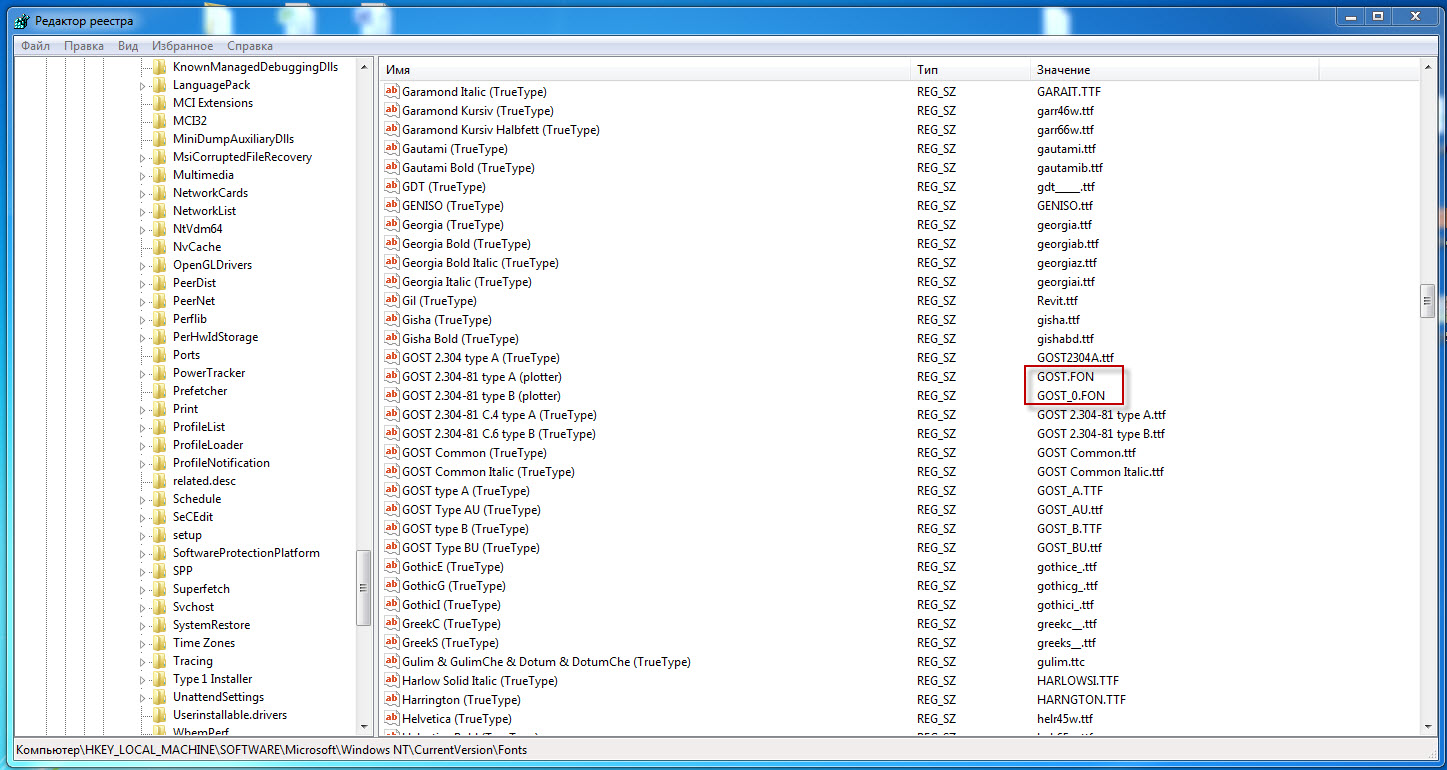

Вот спасибо! Все теперь работает нормально. Только параметр у меня был GOST_3.FON. Понимать бы причину такой ситуации...

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 31 окт 2015, 15:10

После перезагрузке и попытке конвертации опять стало неправильно. После игр с бубном и сносу значения GOST2.304 в настройке XS_DXF_FONT_CONVERSION_FILE все опять заработало как надо. Нет ясного понимания принципов работы конвертера.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение vladimir_a » 01 ноя 2015, 08:18

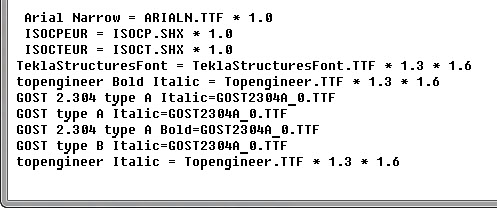

редактируем файл dxf_fonts.cnv.смотри картинку.
Вложения

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение alstey » 01 ноя 2015, 15:50

Спасибо за ответы. пока все работает. Но в свойствах шрифта у меня стоит Topengineer_0, а в файле dxf_fonts.cnv стоит

topengineer = topengineer
topengineer Italic = topengineer
topengineer Italic Italic = topengineer
topengineer Bold Italic = topengineer

Dorozhka
Сообщения: 2
Регистрация: 04 фев 2020, 10:35

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение Dorozhka » 04 фев 2020, 11:45

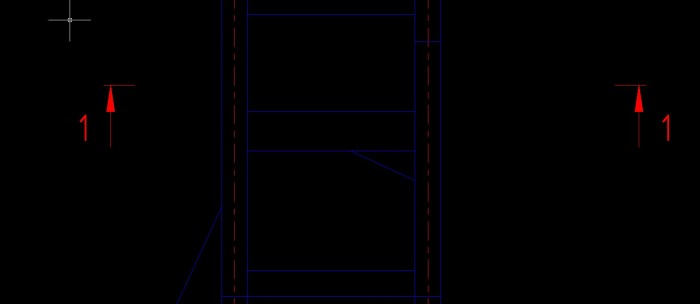

Добрый день, форумчане! Возникла такая проблема. При экспорте из теклы в двг на чертежах весь шрифт уменьшается в 1.5 раза. То есть, если в на чертеже в текле шрифт был высотой 3.5 , то после экспорта в двг становится 2,33, из 5 превращается в 3.33.
Расширенный параметр XS_DXF_HEIGHT_FACTOR меняла на разные значения от 2 до 10, но ничего не меняется. В файлах dxf_fonts и template_fonts также ставила разные значения коэффициентов преобразования и ссылалась на эти файлы в расширенном параметре XS_DXF_FONT_CONVERSION_FILE, но шрифт после экспорта в двг оставался таким же. Как можно это исправить?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение Таран Д. А. » 18 фев 2020, 11:36

А сам шрифт как называется в DWG? Установлен ли он как системный?

Dorozhka
Сообщения: 2
Регистрация: 04 фев 2020, 10:35

Re: Kонвертация шрифтов Tekla Structures в autocad

Сообщение Dorozhka » 18 фев 2020, 11:55

я пробовала использовать шрифты GOST Type A, GOST2304A. Да, в автокаде они установлены
Но шрифты все равно уменьшаются

Ответить
phpbb3 styles

Вернуться в «Среда TopEngineer»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
