Оформление ведомости элементов в КМ

Сообщение Alexey0 » 01 фев 2018, 09:30

Добрый день!
На сайте представлены примеры чертежей КМ? выполненных в Tekla Structure, но нигде не показан пример таблицы ведомости элементов.
Она не показана, потому что ее сложно сделать, или по другим причинам?
Вообще в tekla сложно сделать ее автоматизированно по ГОСТ, чтобы с он была эскизами составных сечений (например, ограждение с выносками и расстановкой позиций)

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Оформление ведомости элементов в КМ

Сообщение Таран Д. А. » 09 фев 2018, 13:50

Alexey0 писал(а):
01 фев 2018, 09:30
Добрый день!
На сайте представлены примеры чертежей КМ? выполненных в Tekla Structure, но нигде не показан пример таблицы ведомости элементов.
Она не показана, потому что ее сложно сделать, или по другим причинам?
Вообще в tekla сложно сделать ее автоматизированно по ГОСТ, чтобы с он была эскизами составных сечений (например, ограждение с выносками и расстановкой позиций)
Все уже давно автоматизировано.
Постараюсь выложить чертежи- просто руки не доходили. По бетону так же чертежей мало.

saveall
Сообщения: 47
Регистрация: 16 дек 2011, 13:40
Откуда: Санкт-Петербург

Re: Оформление ведомости элементов в КМ

Сообщение saveall » 19 июл 2018, 10:33

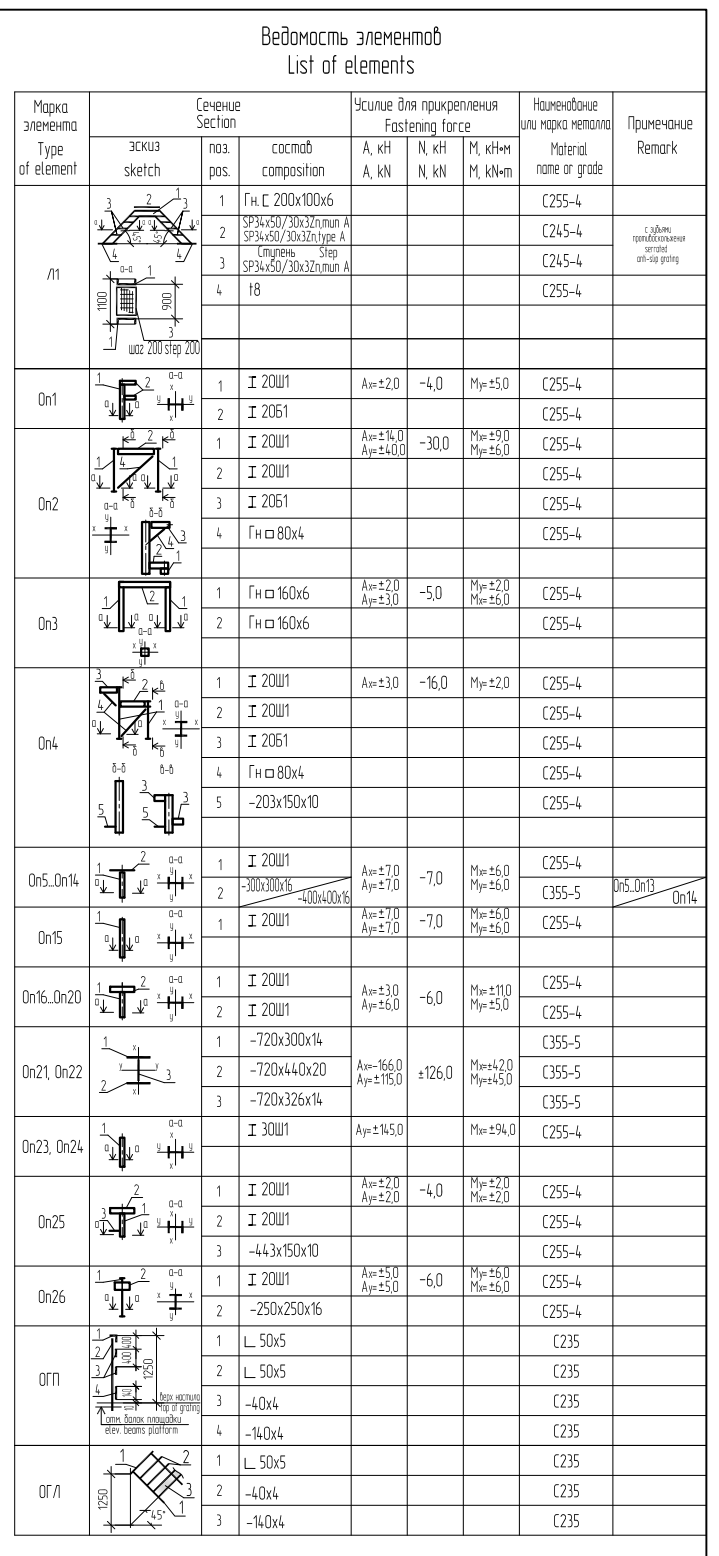

Дмитрий, а как вы делаете ведомость элементов в том случае, если много сложных элементов с эскизами в таблице? Все возможные эскизы, с вариантами деталей в шаблоне же не будешь прорисовывать и прописывать... Например такая ведомость:
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Оформление ведомости элементов в КМ

Сообщение Таран Д. А. » 19 июл 2018, 14:36

Вот так - смотреть обязательно до конца.
phpBB [media]

saveall
Сообщения: 47
Регистрация: 16 дек 2011, 13:40
Откуда: Санкт-Петербург

Re: Оформление ведомости элементов в КМ

Сообщение saveall » 20 июл 2018, 12:50

Таран Д. А. писал(а):
19 июл 2018, 14:36
Вот так - смотреть обязательно до конца.
Спасибо. Понял.
