Заданный угол уклона в компоненте Tekla Structures

Ответить
Антон Пермяков
Сообщения: 7
Регистрация: 22 мар 2018, 13:09

Заданный угол уклона в компоненте Tekla Structures

Сообщение Антон Пермяков » 08 окт 2018, 15:10

Добрый день, может кто-то сталкивался с этим - подскажите. Необходимо в компоненте выставить плоскость подгонки на заданный угол, который вычисляется. Понятно, что можно создать невидимый профиль и привязать к его центральной плоскости, но как выставить этот профиль на заданный угол относительно главной детали? Необходимо для нижнего пояса фермы из квадратной трубы, профили подходят к друг другу каждый раз под разным углом. Заранее спасибо.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Заданный угол уклона в компоненте

Сообщение vladimir_a » 09 окт 2018, 10:12

картинку покажи что нужно сделать

Антон Пермяков
Сообщения: 7
Регистрация: 22 мар 2018, 13:09

Re: Заданный угол уклона в компоненте

Сообщение Антон Пермяков » 09 окт 2018, 11:31

Вложил три картинки, как мы это делаем сейчас.
Вложения

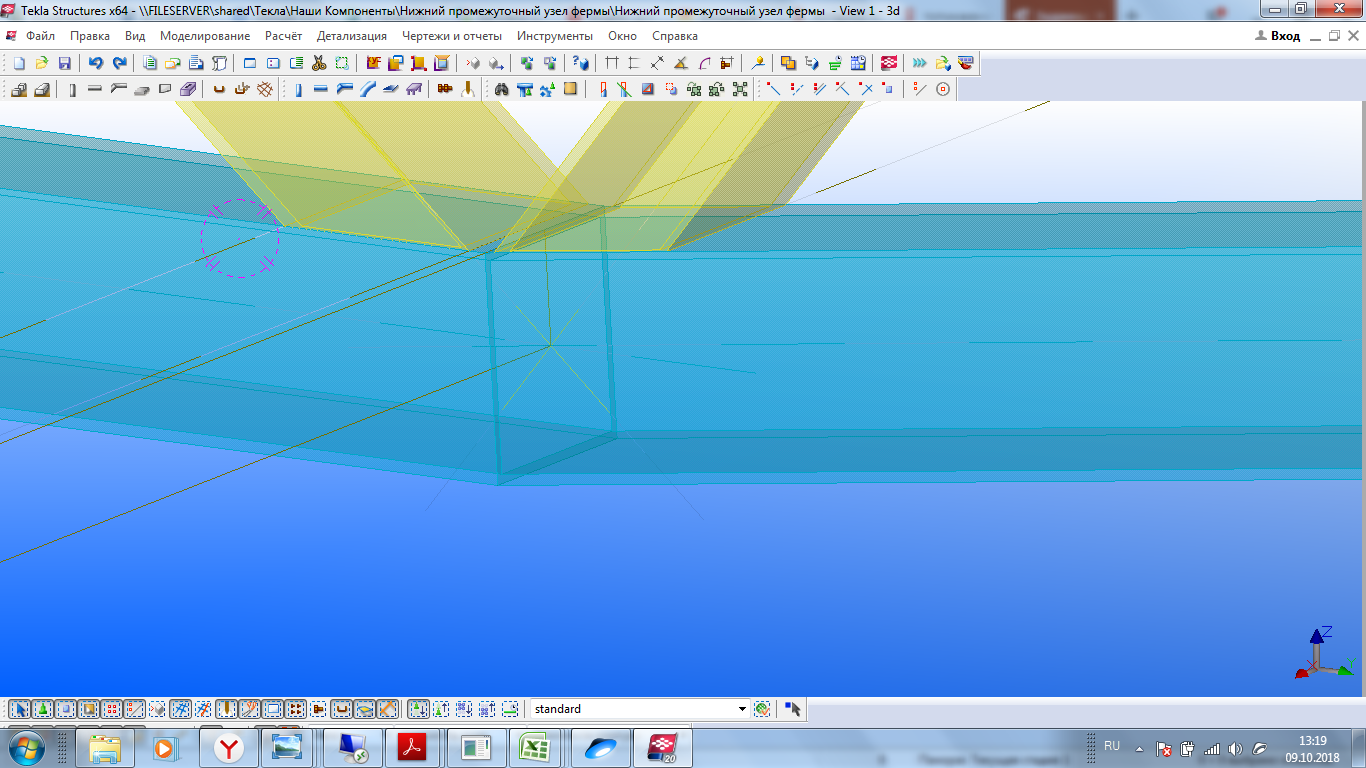

Подрезанный узел.png
3. Нижние профили подрезаем всегда на глаз. Но если автоматизировать, то плоскость подгонки нужно выставить посередине угла между профилями.

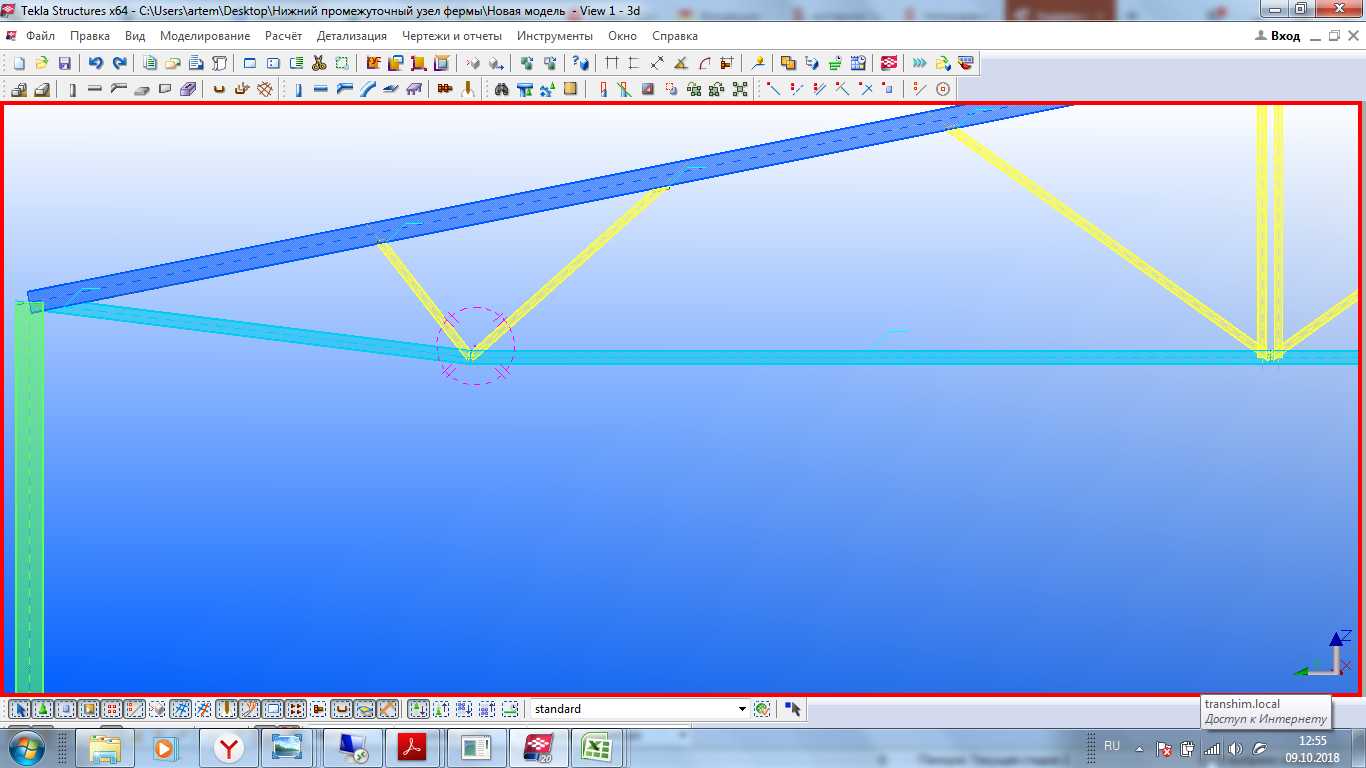

Начало подрезки.png
2. Подрезали верхние стойки, профили нижнего пояса всегда подходят друг к другу под углом, сам пояс может быть не параллелен полу.

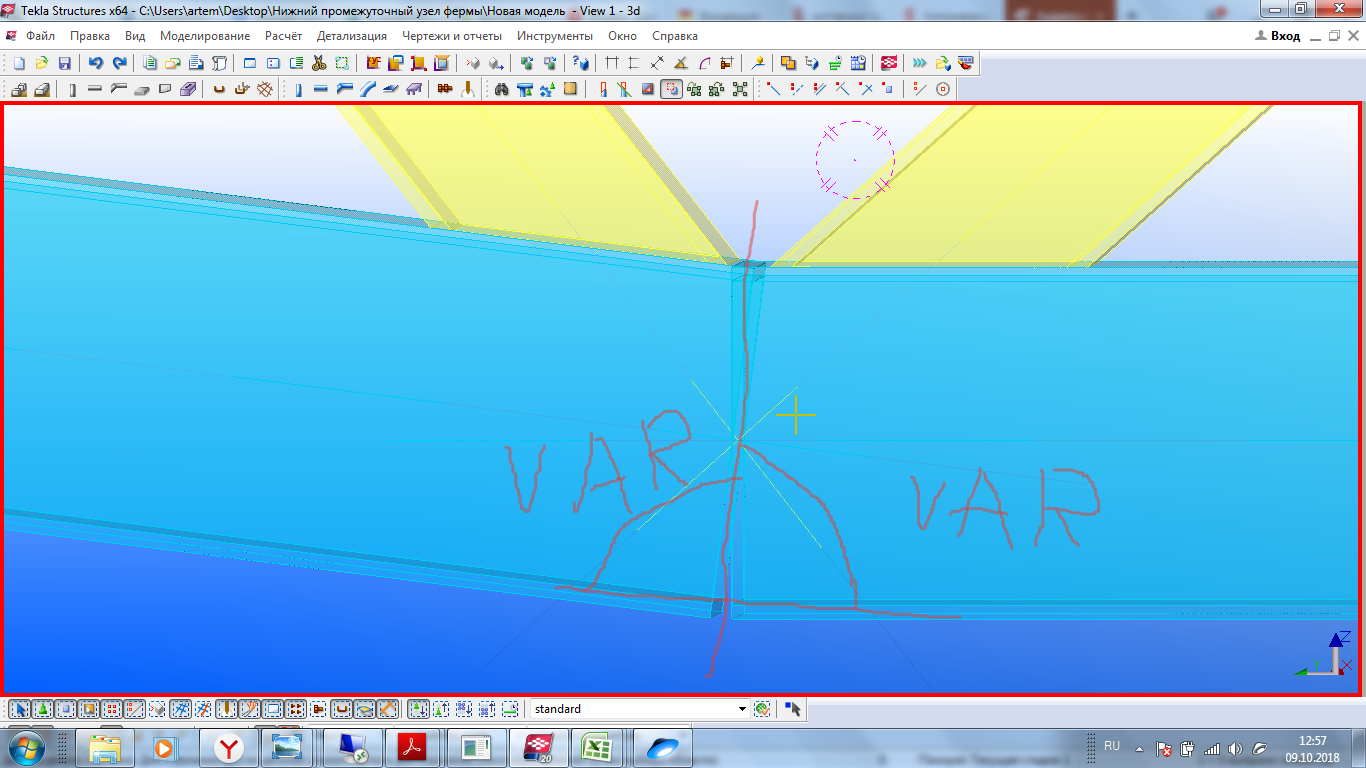

Ферма заготовка.png
1. Скидали профили в ферму

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Заданный угол уклона в компоненте Tekla Structures

Сообщение vladimir_a » 11 окт 2018, 08:36

вот этот попробуй. почему-то получилось сохранить компонент только как стык.
сам пользуюсь плагинами от "sfera_04"
Вложения
стык.rar
(9.66 КБ) 373 скачивания

Антон Пермяков
Сообщения: 7
Регистрация: 22 мар 2018, 13:09

Re: Заданный угол уклона в компоненте Tekla Structures

Сообщение Антон Пермяков » 11 окт 2018, 12:34

Блин, не импортируется.... У меня текла 20.1, может из-за этого?

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Заданный угол уклона в компоненте Tekla Structures

Сообщение meart » 11 окт 2018, 14:36

Если углы равные, можно попробовать стандартное "коленчатое соединение".
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Ответить
