Свойства положения детали относительно опорной линии

Сообщение Alexey » 15 июн 2012, 13:48

Здравствуйте! Нужна помощь! Столкнулся с проблемой: нужно создать параметрический компонент типа "деталь" из уголков. При этом в чертежах опорной линией этих самых уголков хочу воспользоваться в качестве геометрической оси элемента, проходящей через центр тяжести сечения. Файл данных с привязками центров тяжестей уголков прицепил - работает. А вот нужных свойств в редакторе компонентов, увы, не нашел. Dx, Dy, Dz смещают не только элемент, но и его опорную линию - соответственно бесполезны в данной ситуации. Нужны именно параметры "на глубине" и "на плоскости" чтобы менять их значение в зависимости от профиля уголка. Может быть кто-то уже решал подобную задачу, или просто есть идеи.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Свойства положения детали относительно опорной линии

Сообщение vladimir_a » 15 июн 2012, 15:02

Alexey писал(а):Здравствуйте! Нужна помощь! Столкнулся с проблемой: нужно создать параметрический компонент типа "деталь" из уголков. При этом в чертежах опорной линией этих самых уголков хочу воспользоваться в качестве геометрической оси элемента, проходящей через центр тяжести сечения. Файл данных с привязками центров тяжестей уголков прицепил - работает. А вот нужных свойств в редакторе компонентов, увы, не нашел. Dx, Dy, Dz смещают не только элемент, но и его опорную линию - соответственно бесполезны в данной ситуации. Нужны именно параметры "на глубине" и "на плоскости" чтобы менять их значение в зависимости от профиля уголка. Может быть кто-то уже решал подобную задачу, или просто есть идеи.
если это сдвоенный уголок, то такой компонент здесьhttp://topengineer.ru/forum/viewtopic.php?f=5&t=224&p=1318#p1318

Alexey
Сообщения: 5
Регистрация: 05 апр 2012, 08:51
Откуда: Челябинск
Контактная информация:

Re: Свойства положения детали относительно опорной линии

Сообщение Alexey » 17 июн 2012, 12:25

Спасибо за ссылку! Компонент хороший. В учебных целях полезно разобраться с его работой. Но, к сожалению, он не решает моей проблемы. Там к центру тяжести уголка привязывается всего лишь вспомогательная линия. А опорные линии уголков идут по обушку и соответственно в чертеже в качестве осей геометрии не могут быть использованы. Если отвлечься от конкретной ситуации с уголками, то можно сформулировать более общий и принципиальный вопрос: существует ли вообще какой-либо способ в пользовательском компоненте типа "деталь" запараметризировать положение балки относительно ее опорной линии?

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Свойства положения детали относительно опорной линии

Сообщение Alex » 17 июн 2012, 21:22

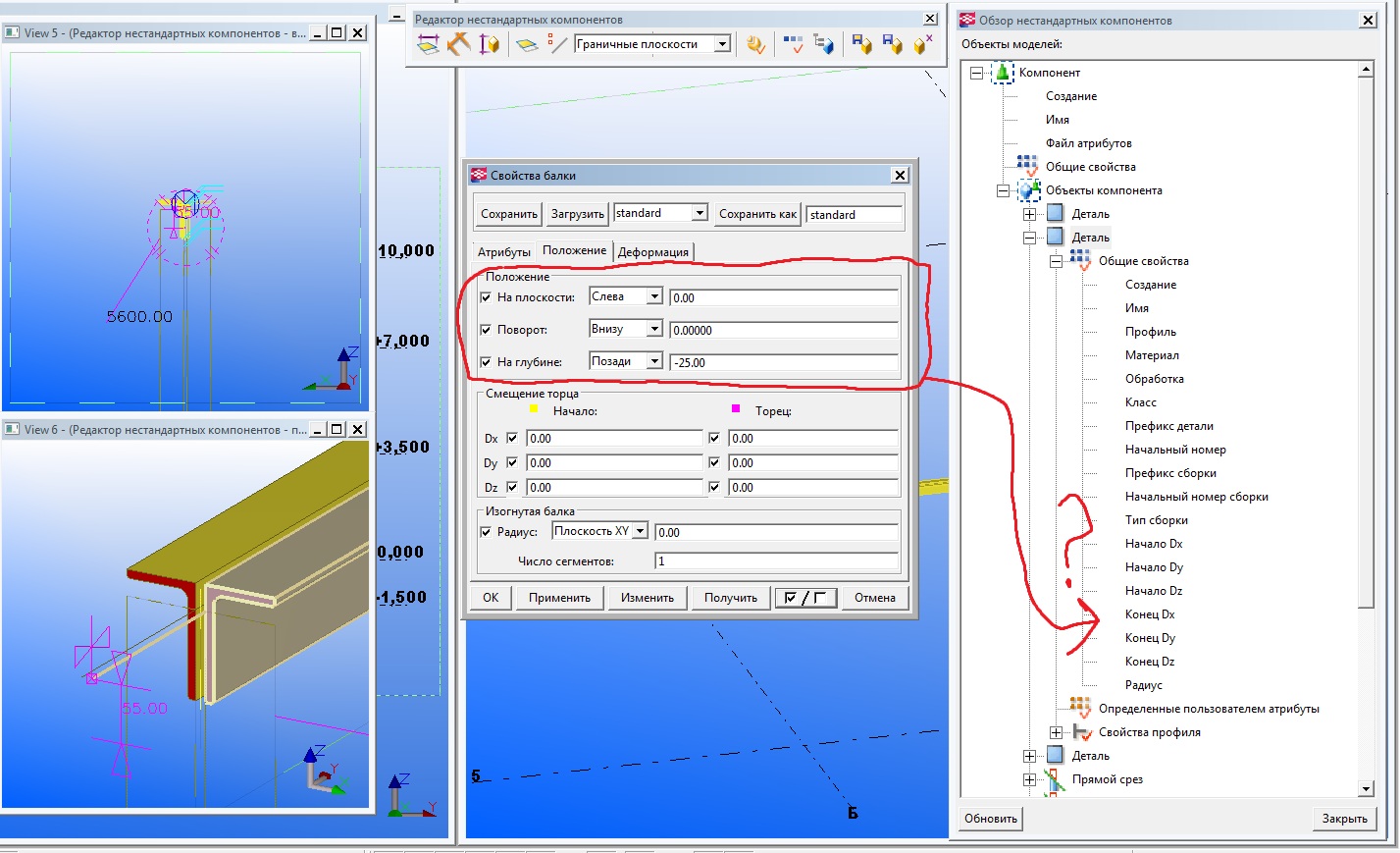

Alexey, если хочешь достучатся до переменных "Положение" обведенных красным квадратиком у тебя,
то это, насколько я знаю, невозможно в редакторе пользовательских компонентов.
Этот вопрос был в экстранете, к сожалению доступа сейчас туда нет, поэтому ссылку кинуть не могу.
Но с помощью компонентов написанных на С#, наподобие текловских, это сделать можно.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Alexey
Сообщения: 5
Регистрация: 05 апр 2012, 08:51
Откуда: Челябинск
Контактная информация:

Re: Свойства положения детали относительно опорной линии

Сообщение Alexey » 18 июн 2012, 06:27

Понял. Спасибо за информацию! Отсутствие экстранета и дистрибьютора теклы в России уже начинает напрягать.

Айдар
Сообщения: 231
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Свойства положения детали относительно опорной линии

Сообщение Айдар » 18 июн 2012, 19:39

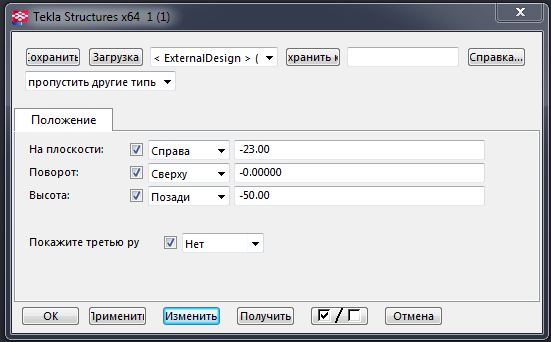

а вашем случае стандартные переключатели не подходят?
Вложения

Аватара пользователя
ZMK
Сообщения: 187
Регистрация: 06 дек 2011, 05:34

Re: Свойства положения детали относительно опорной линии

Сообщение ZMK » 19 июн 2012, 05:27

Alex писал(а):Alexey, если хочешь достучатся до переменных "Положение" обведенных красным квадратиком у тебя,
то это, насколько я знаю, невозможно в редакторе пользовательских компонентов.
Этот вопрос был в экстранете, к сожалению доступа сейчас туда нет, поэтому ссылку кинуть не могу.
Но с помощью компонентов написанных на С#, наподобие текловских, это сделать можно.
Если вопрос был на форуме, то форум доступен в прежнем режиме, нет доступа только к файлам ...

Alexey
Сообщения: 5
Регистрация: 05 апр 2012, 08:51
Откуда: Челябинск
Контактная информация:

Re: Свойства положения детали относительно опорной линии

Сообщение Alexey » 19 июн 2012, 11:09

Айдар писал(а):а вашем случае стандартные переключатели не подходят?
Увы не подходят. При изменении этих переключателей сдвигается весь компонент. Положение входящих в компонент элементов относительно их опорных линий не изменяется.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Свойства положения детали относительно опорной линии

Сообщение CuPo>I<a » 04 июл 2012, 05:57

Нате новую версию. сырой немного, не такой красивый, но работает)) для 17.0
Вложения
Спаренный_уголок_новый.rar
(8.09 КБ) 884 скачивания

Аватара пользователя
100k
Сообщения: 172
Регистрация: 12 фев 2014, 11:04

Re: Свойства положения детали относительно опорной линии

Сообщение 100k » 02 ноя 2015, 11:51

А как сейчас обстоит дело с уголками, те можно делать спаренные уголки с опорной линией проходящей через ц.т сечения в автоматическом режиме?

Ответить
