Функции условий обвязки Tekla Structures

Сообщение vladimir_a » 18 дек 2012, 21:18

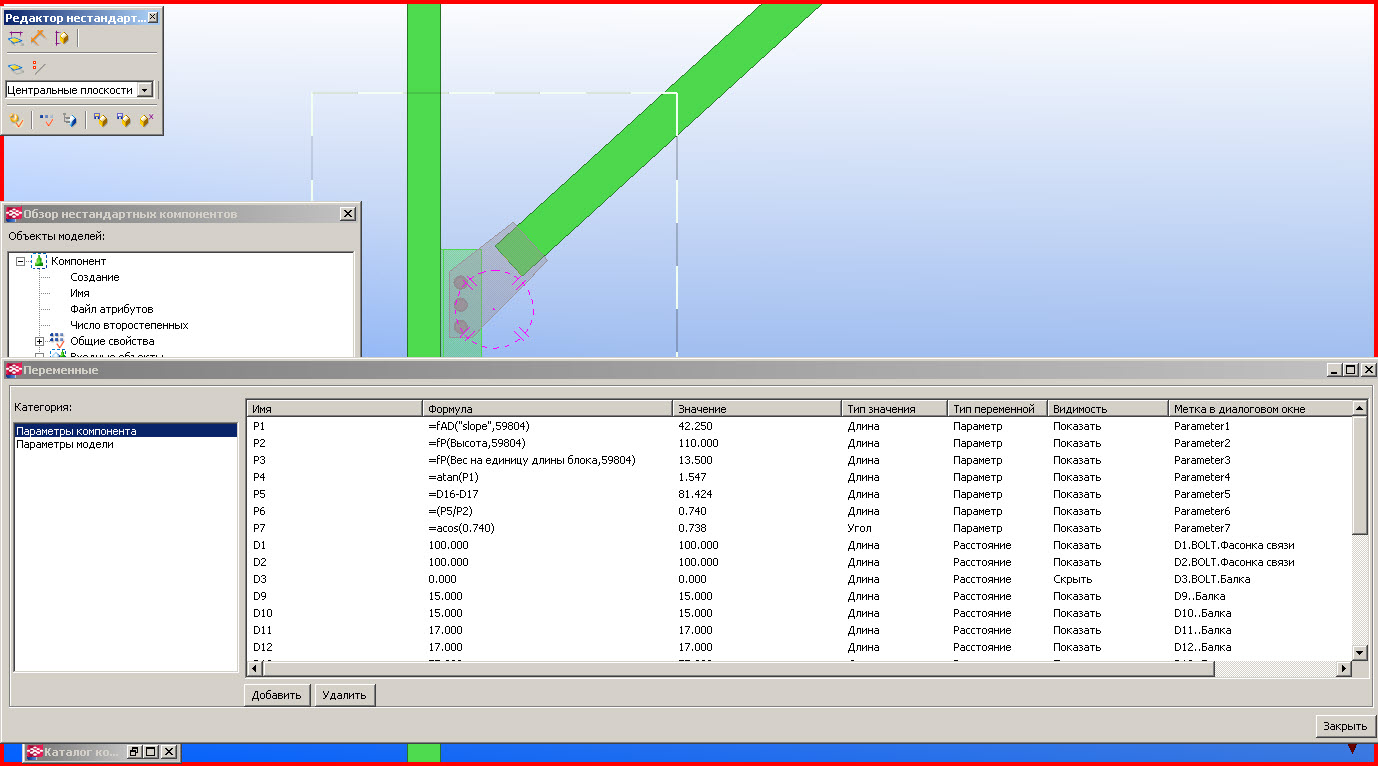

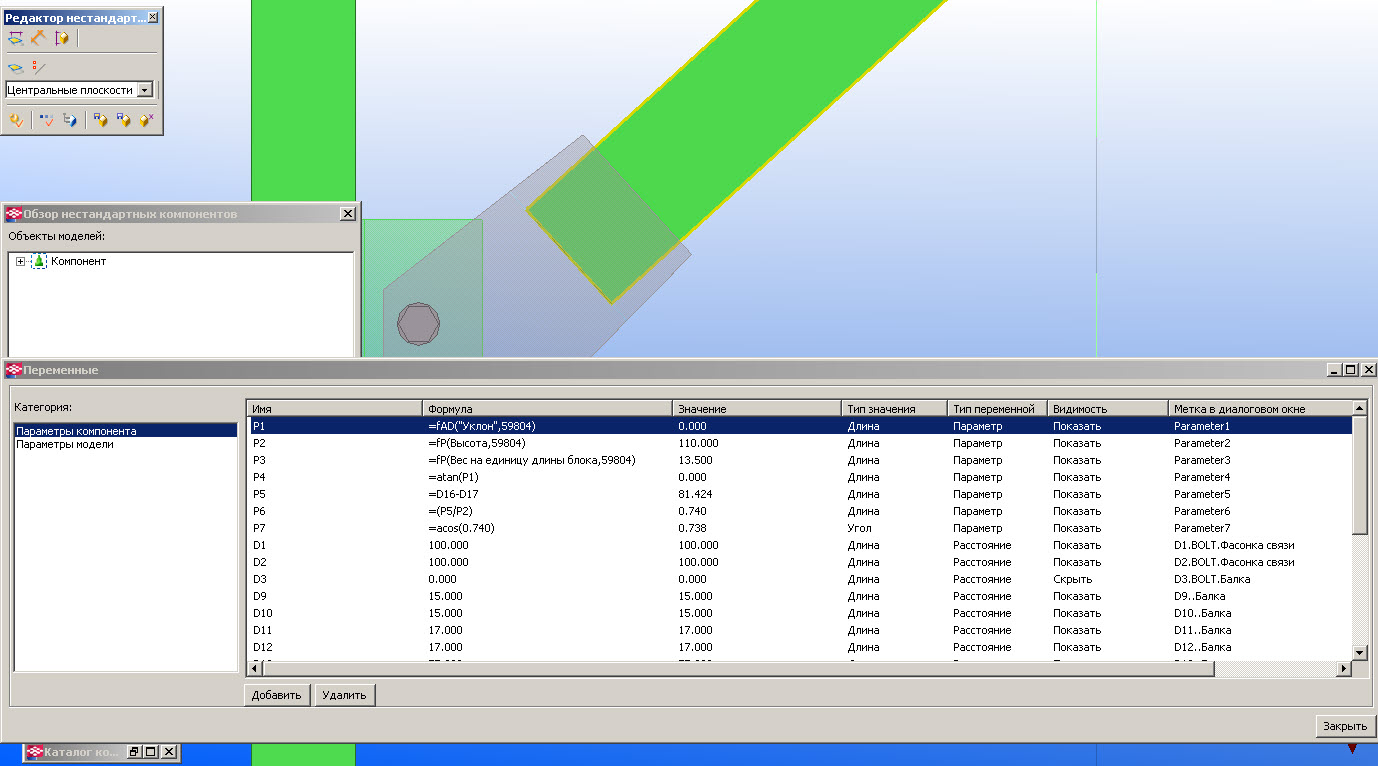

Подскажите как это работает? Прописал условие "=fAD("уклон", идентификатор)" . А он мне ноль прописывает.
Вложения
Последний раз редактировалось vladimir_a 19 дек 2012, 07:06, всего редактировалось 1 раз.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Функции условий обвязки

Сообщение vladimir_a » 18 дек 2012, 21:29

сам отвечу :)
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Функции условий обвязки Tekla Structures

Сообщение Таран Д. А. » 19 дек 2012, 09:57

Можно делать без углов. Все будет работать. Нужна просто дополнительная геомертя (потом она скрывается) :ugeek:

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Функции условий обвязки Tekla Structures

Сообщение vladimir_a » 25 дек 2012, 19:19

Как записать выражение возврата угла в градусах?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Функции условий обвязки Tekla Structures

Сообщение CuPo>I<a » 26 дек 2012, 05:26

vla писал(а):Как записать выражение возврата угла в градусах?
может ошибаюсь, но по-моему функция возврата угла наклона привязана к ID. и получается, что в компоненте у элемента, для которого определяется угол один ID, а в модели - другой и возврат угла не работает. без углов надо делать, дополнительными элементами, которые не отображаются в модели (только в компоненте)

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Функции условий обвязки Tekla Structures

Сообщение vladimir_a » 26 дек 2012, 06:42

vla писал(а):Как записать выражение возврата угла в градусах?
вот допустим выражение "atan(3/4)". Как сделать чтобы в градусах отображалось?
CuPo>I<a писал(а): без углов надо делать, дополнительными элементами, которые не отображаются в модели (только в компоненте)
Примерчик можно :)

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Функции условий обвязки Tekla Structures

Сообщение CuPo>I<a » 26 дек 2012, 08:01

примерчик Alex выкладывал (компонент со связями), искать надо на форуме, не подскажу быстро где он

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Функции условий обвязки Tekla Structures

Сообщение vladimir_a » 26 дек 2012, 08:02

CuPo>I<a писал(а):примерчик Alex выкладывал (компонент со связями), искать надо на форуме, не подскажу быстро где он
так там пароль :)

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Функции условий обвязки Tekla Structures

Сообщение CuPo>I<a » 26 дек 2012, 10:15

и пароль он тоже выкладывал
зы viewtopic.php?f=13&t=16&p=262&hilit=%D0 ... D1%8C#p260

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Функции условий обвязки Tekla Structures

Сообщение vladimir_a » 26 дек 2012, 10:24

CuPo>I<a писал(а):и пароль он тоже выкладывал
зы viewtopic.php?f=13&t=16&p=262&hilit=%D0 ... D1%8C#p260
Спасибо конечно, но это к стеновому прогону. Для "Связь_А" не подходит

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Функции условий обвязки Tekla Structures

Сообщение Таран Д. А. » 26 дек 2012, 11:59

Он и не дожен подходить. Там просто пример как делать.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Функции условий обвязки Tekla Structures

Сообщение vladimir_a » 26 дек 2012, 12:04

Дима!!! пароль на компонент "Связь_А" ой как нужен :)

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Функции условий обвязки Tekla Structures

Сообщение Таран Д. А. » 26 дек 2012, 12:17

Это к Леше. Я честно говоря вообще не понял зачем он пароль поставил. Он мне говорил его но там его нереально запомнить. Леша уже в отпуске.

Аватара пользователя
rook1310
Сообщения: 17
Регистрация: 12 июл 2012, 22:34
Откуда: Белгород, Челябинск

Re: Функции условий обвязки Tekla Structures

Сообщение rook1310 » 20 сен 2013, 14:32

насчет пароля к компоненту Связь_А
CC_00850 - вскрываеться элементарно
создаете компонент аналогичный, заходите внутрь своего уже созданного, вставляете зашифрованный, (барабанная дробь) и взрываете его, да ... :twisted:
(это мне подсказали)

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Функции условий обвязки Tekla Structures

Сообщение vladimir_a » 20 сен 2013, 17:23

я вскрыл его давно уже. правда по -другому немного

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Функции условий обвязки Tekla Structures

Сообщение Таран Д. А. » 23 сен 2013, 07:59

vla писал(а):я вскрыл его давно уже. правда по -другому немного
Все новые компаненты будут открыты в новой среде их несколько штук и старые тоже откроем.

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Функции условий обвязки Tekla Structures

Сообщение troy-47 » 08 окт 2013, 13:46

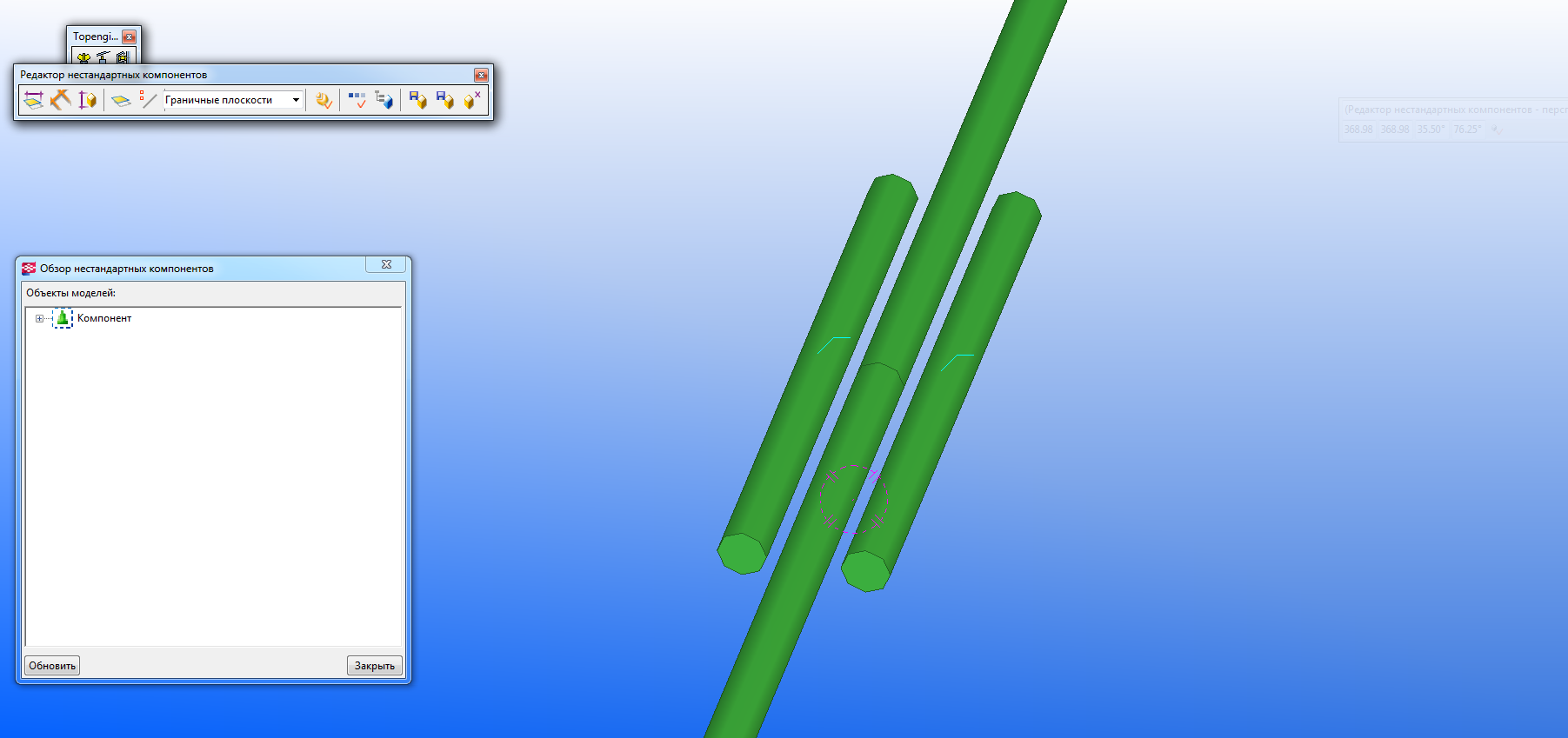

Здравствуйте, подскажи, создаю пользовательский компонент соединения арматурных стержней. при смене профиля арматуры остаются зазоры между коротышами и основными деталями, как правильно их привязать что бы зазоров не было при изменении профилей?
Вложения
Скрин 54.png

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Функции условий обвязки Tekla Structures

Сообщение Таран Д. А. » 08 окт 2013, 17:30

troy-47 писал(а):Здравствуйте, подскажи, создаю пользовательский компонент соединения арматурных стержней. при смене профиля арматуры остаются зазоры между коротышами и основными деталями, как правильно их привязать что бы зазоров не было при изменении профилей?
Есть чертеж того что надо получить?

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Функции условий обвязки Tekla Structures

Сообщение troy-47 » 09 окт 2013, 07:12

Таран Д. А. писал(а):
troy-47 писал(а):Здравствуйте, подскажи, создаю пользовательский компонент соединения арматурных стержней. при смене профиля арматуры остаются зазоры между коротышами и основными деталями, как правильно их привязать что бы зазоров не было при изменении профилей?
Есть чертеж того что надо получить?

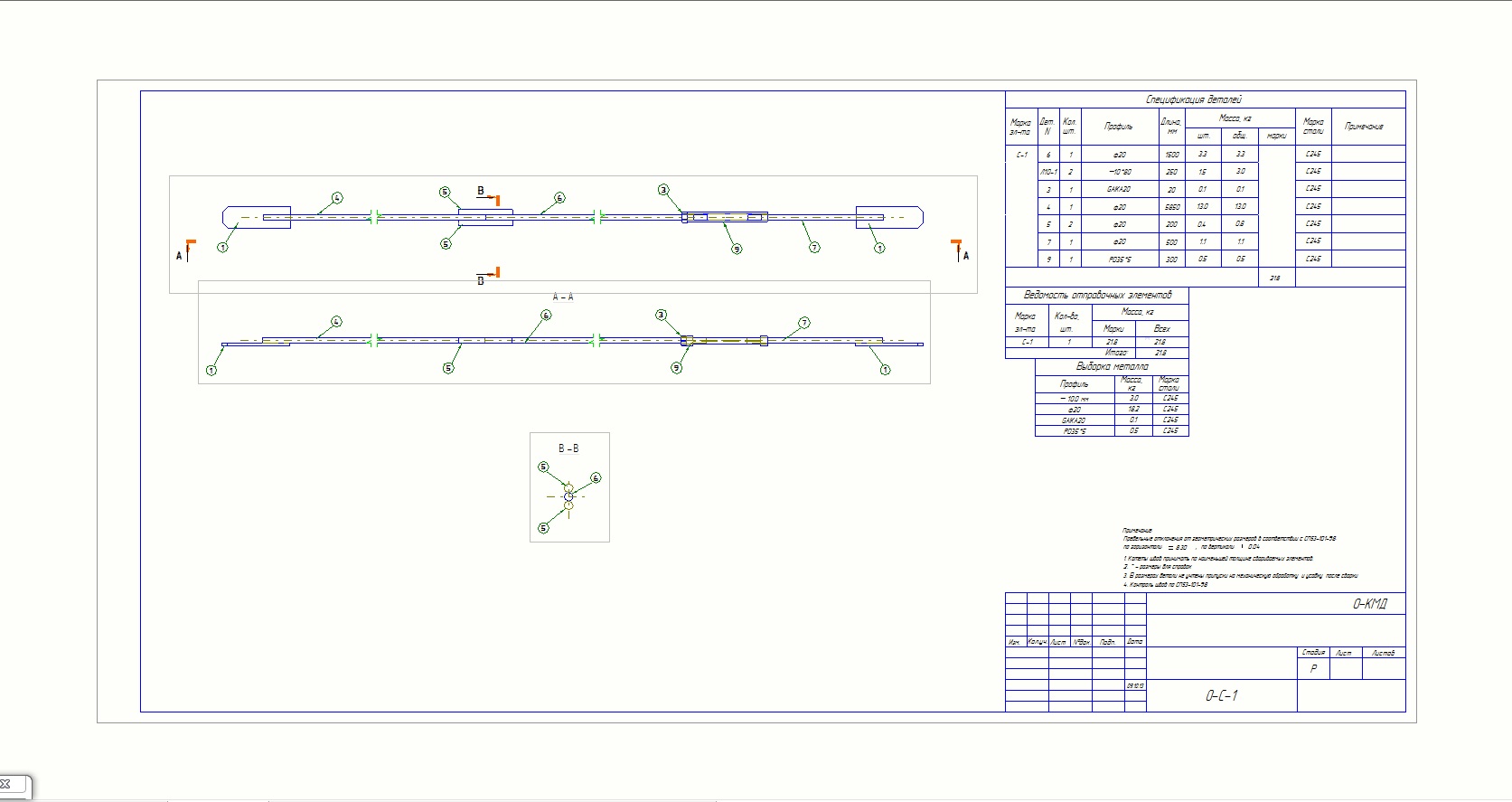

Должна получиться связь. Вся связь сделана компонентом - деталь
Вложения
Скрин 55.jpg

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Функции условий обвязки Tekla Structures

Сообщение dimitriy_popov » 09 окт 2013, 15:33

troy-47 писал(а):Здравствуйте, подскажи, создаю пользовательский компонент соединения арматурных стержней. при смене профиля арматуры остаются зазоры между коротышами и основными деталями, как правильно их привязать что бы зазоров не было при изменении профилей?
Привязывай к центральной плоскости главной детали. Значение переменной привязки можно задавать вручную или задать формулой внутри комнонента.

Аватара пользователя
rook1310
Сообщения: 17
Регистрация: 12 июл 2012, 22:34
Откуда: Белгород, Челябинск

Re: Функции условий обвязки Tekla Structures

Сообщение rook1310 » 18 окт 2013, 19:13

попробую пояснить что написано выше правда без картинок, есть дерево компонента, щелкаете по главной детале, оно автоматически выкидываеться в дереве, нажимаете напротив нее плюсик, выкидывается основные свойства, потом еще что-то и свойства профиля, у свойств профиля нажимаете плюсик, находите ширина, щелкаете правой кнопной мыши и нажимаете "копировать ссылку" (обратите внимание на язык ввода, должен быть русский).
затем открываете окошко в котором привязки отображаються там Д1, Д2, внизу щелкаете добавить переменную, появиться переменная Р1, можете ее переименовать (но желательно оставлять английские имена у переменных) далее в поле "формула" пишете знак равенства и контрал V, появиться нечто вроде
=(ширина, "ID 2315465 54 654 5646") а справа в поле значение будет ширина профиля (у круглово профиля она равна диаметру же) ну и вобщем если щелкнуть по коротышам, и привязать их к центарльным плоскостям главной детали и расстояниям Д1, Д2, и т. д. для каждой своему добавить расстояние то которое вы обозвали в Р1
т.е. будет
Д1 =Р1 10
Д2 =Р1 10
если диаметр коротыша и основного тяжа разные, тогда тем же способом вытаскиваете ширину тяжа даете ее переменной Р2 и формула для Д1 и Д2 будет
Д1 = (Р1+Р2)/2 10
Д2 = (Р1+Р2)/2 10
и в таком ключе, действуйте,айда.

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Функции условий обвязки Tekla Structures

Сообщение troy-47 » 05 ноя 2013, 10:03

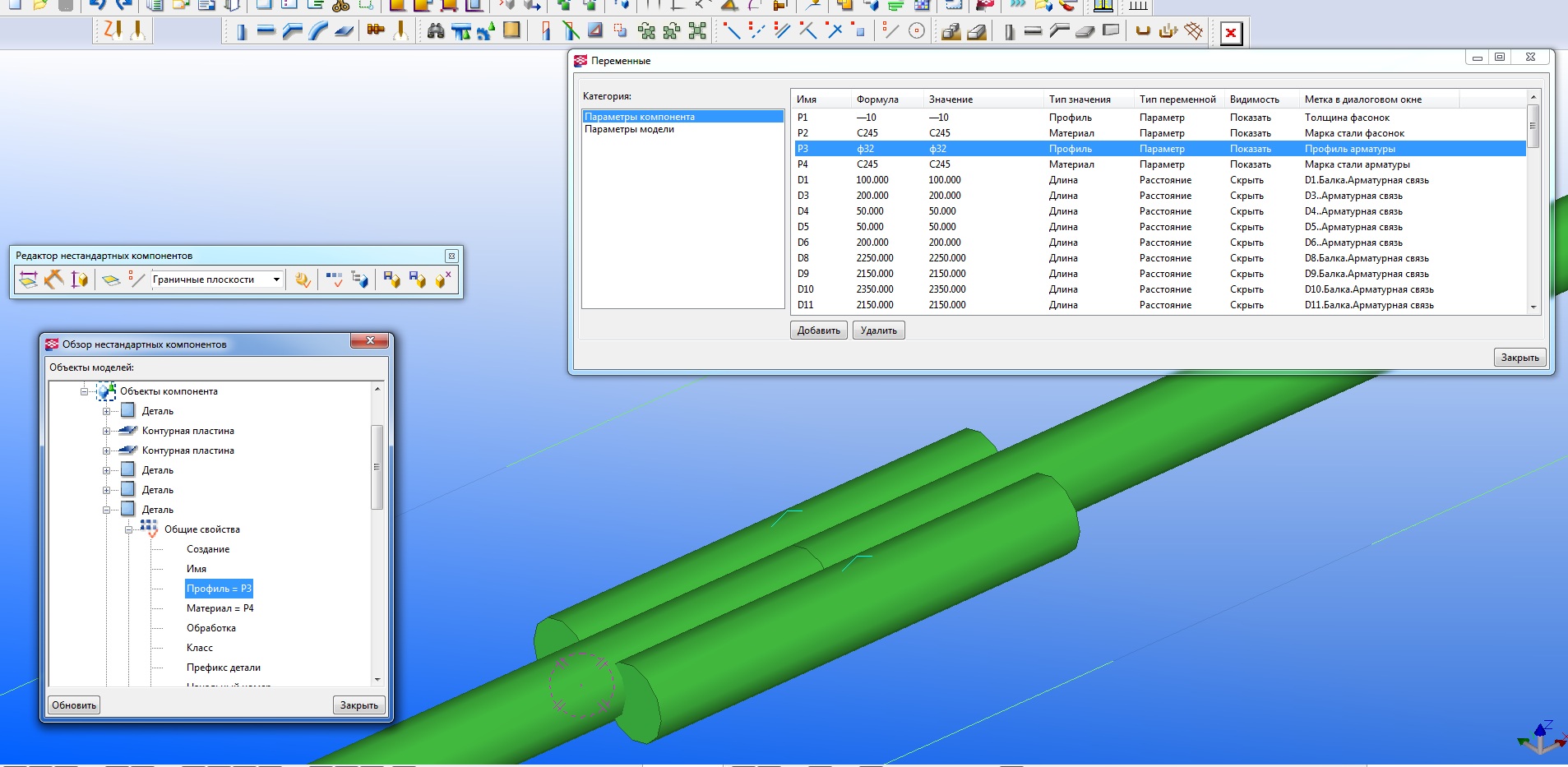

Спасибо за разъяснение, привязался к центральным... завязался с деталями следующим образом, и при увеличении диаметра профиля получается что детали заходят друг на друга...
Вложения
Скрин 60.jpg

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Функции условий обвязки Tekla Structures

Сообщение CuPo>I<a » 05 ноя 2013, 11:05

привязка-то динамическая должна быть - не 32мм например, а диаметр той детали, к которой привязался/2 плюс диаметр привязываемой детали/2.
кстати, в мануальчике текловском написано, что умножение на 0,5 быстрее, чем деление на 2 ;)

Pavel_O
Сообщения: 12
Регистрация: 11 апр 2014, 16:56

Re: Функции условий обвязки Tekla Structures

Сообщение Pavel_O » 10 сен 2014, 10:12

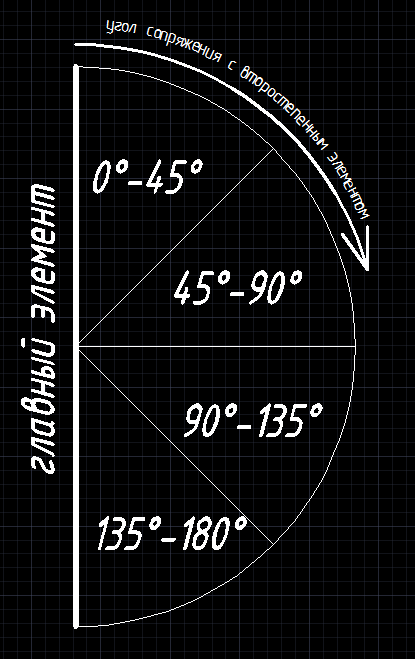

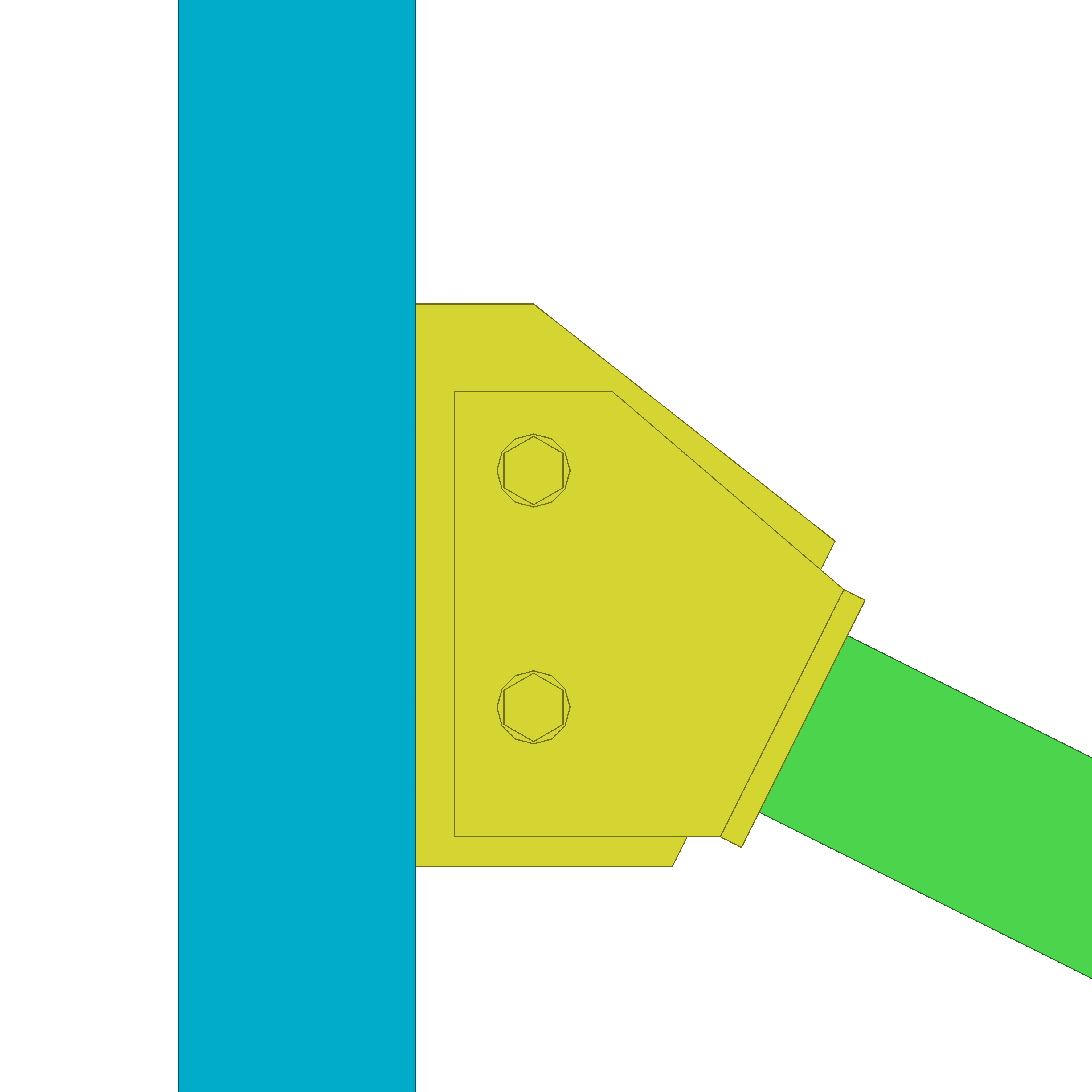

Коллеги! Есть вопрос к вам по поводу углов сопряжения главной и второстепенной детали компонента связи. Узел очень похож на тот, что выполнил vladimir_a, возможно, он и сможет мне помочь. Столкнулся с проблемой того, что в зависимости от поворота второстепенной детали, меняются привязки различных ручек и если для варианта моего компонента для углов 135-180 и 90-135 градусов я задал условия соотношения привязок ручек второстепенной детали по X и Y (как результат компонент работает корректно), то для углов менее 90град. необходимо рисовать зеркальную фасонку и косынку.

Есть ли более простой способ создания этого компонента без "зеркальных/дублирующих" деталей? В этом случае, как показано на рисунке в автокаде, требуется сделать 4 разных условия, что усложняет компонент в разы.

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Функции условий обвязки Tekla Structures

Сообщение vladimir_a » 10 сен 2014, 12:21

Pavel_O писал(а):Коллеги! Есть вопрос к вам по поводу углов сопряжения главной и второстепенной детали компонента связи. Узел очень похож на тот, что выполнил vladimir_a, возможно, он и сможет мне помочь. Столкнулся с проблемой того, что в зависимости от поворота второстепенной детали, меняются привязки различных ручек и если для варианта моего компонента для углов 135-180 и 90-135 градусов я задал условия соотношения привязок ручек второстепенной детали по X и Y (как результат компонент работает корректно), то для углов менее 90град. необходимо рисовать зеркальную фасонку и косынку.

Есть ли более простой способ создания этого компонента без "зеркальных/дублирующих" деталей? В этом случае, как показано на рисунке в автокаде, требуется сделать 4 разных условия, что усложняет компонент в разы.
я два компонента делал- один узел угол менее и равно 45 град. другой- угол более 45 град.
P.S. а сейчас я плагинами sfera_04 пользуюсь и проблем не знаю ;)

Pavel_O
Сообщения: 12
Регистрация: 11 апр 2014, 16:56

Re: Функции условий обвязки Tekla Structures

Сообщение Pavel_O » 10 сен 2014, 13:05

vladimir_a писал(а):я два компонента делал- один узел угол менее и равно 45 град. другой- угол более 45 град.
Мое мнение, что все это костыли. Компонент должен быть 1, часто 2-3 связи на 1 косынку приходят, это еще 3й компонент создавать... Сейчас думаю начать заного и сделать компонент фасонки связи с главной деталью косынкой, а косынку создавать компонентом №10 (там хоть три связи объединять косынкой можно), к ней и крепить компонент.
vladimir_a писал(а):P.S. а сейчас я плагинами sfera_04 пользуюсь и проблем не знаю
А не будете так любезны ссылочкой поделиться? ;)

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Функции условий обвязки Tekla Structures

Сообщение meart » 10 сен 2014, 16:42

Pavel_O писал(а):А не будете так любезны ссылочкой поделиться? ;)
http://xplugins.com/
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Pavel_O
Сообщения: 12
Регистрация: 11 апр 2014, 16:56

Re: Функции условий обвязки Tekla Structures

Сообщение Pavel_O » 11 сен 2014, 08:39

Подобного компонента у sfera_04 я , к сожалению, не нашел. Мне требуется, чтобы болты связи шли непосредственно вдоль главного элемента.

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Функции условий обвязки Tekla Structures

Сообщение CuPo>I<a » 11 сен 2014, 09:43

Pavel_O писал(а):Подобного компонента у sfera_04 я , к сожалению, не нашел. Мне требуется, чтобы болты связи шли непосредственно вдоль главного элемента.
надо к нему на форум написать с картиночкой, там ответим. Скорее всего можно сделать. Он сам периодически удивляется во что мы его плагины превращаем :)

Pavel_O
Сообщения: 12
Регистрация: 11 апр 2014, 16:56

Re: Функции условий обвязки Tekla Structures

Сообщение Pavel_O » 11 сен 2014, 10:49

Спасибо за совет, так и сделал.

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Функции условий обвязки Tekla Structures

Сообщение alik090489 » 14 дек 2014, 20:14

Добрый вечер.

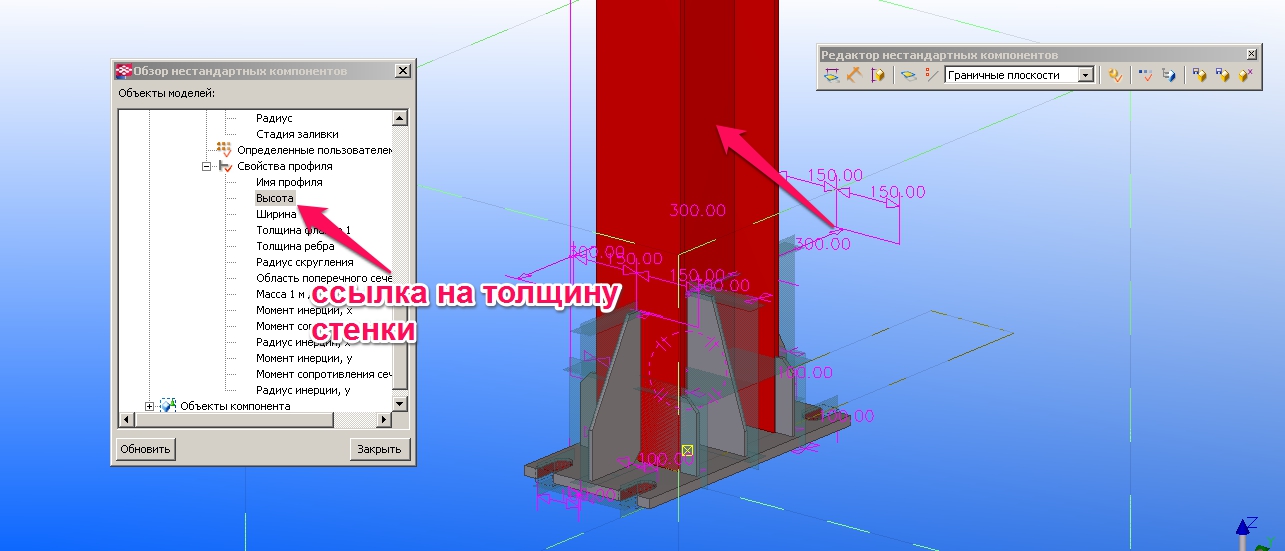

Не подскажите как получить ссылку на толщину стенки двутавра???
Вложения

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Функции условий обвязки Tekla Structures

Сообщение alik090489 » 14 дек 2014, 20:15

Я смог найти только высоту и ширину двутавра, а вот с толщиной проблема. А она очень нужна.

Yuzer
Сообщения: 200
Регистрация: 26 май 2012, 12:39
Откуда: Україна Харків

Re: Функции условий обвязки Tekla Structures

Сообщение Yuzer » 14 дек 2014, 22:34

Толщина ребра. Толщина фланца - полка.

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Функции условий обвязки Tekla Structures

Сообщение alik090489 » 15 дек 2014, 21:43

Спасибо большое!

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Функции условий обвязки Tekla Structures

Сообщение alik090489 » 19 дек 2014, 19:04

Ребят, подскажите как сделать функцию округления кратно 5 мм?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Функции условий обвязки Tekla Structures

Сообщение Таран Д. А. » 19 дек 2014, 22:55

alik090489 писал(а):Ребят, подскажите как сделать функцию округления кратно 5 мм?
До ближайшего большего кратного пяти?

alik090489
Сообщения: 22
Регистрация: 07 ноя 2014, 23:59

Re: Функции условий обвязки Tekla Structures

Сообщение alik090489 » 20 дек 2014, 01:50

Да, именно так

Аватара пользователя
concrete_monkey
Сообщения: 24
Регистрация: 31 окт 2013, 22:17
Откуда: Concrete Jungle

Re: Функции условий обвязки Tekla Structures

Сообщение concrete_monkey » 22 дек 2014, 12:01

=if mod(ceil(P1),5)==0 then ceil(P1) else ceil(P1/5)*5 endif

:roll:
Вложения

Ответить
phpbb3 styles

Вернуться в «Создание в Tekla Structures пользовательских компонентов»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
